Mô tả

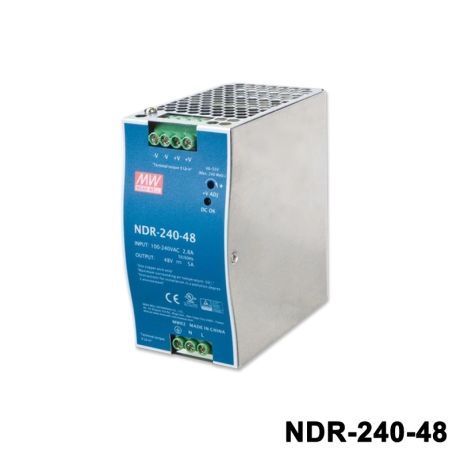

NDR-240-48 là một trong những bộ nguồn DIN rail 240W mỏng tiết kiệm, có thể lắp trên thanh ray TS-35/7.5 hoặc TS-35/15. Thân máy được thiết kế rộng 63mm, giúp tiết kiệm không gian bên trong tủ. Toàn bộ dòng sản phẩm này sử dụng đầu vào AC toàn dải từ 90VAC đến 264VAC và tuân thủ BS EN/EN61000-3-2, tiêu chuẩn mà Liên minh Châu Âu quy định về dòng điện hài hòa.
NDR-240-48 được thiết kế với vỏ kim loại giúp tăng khả năng tản điện của thiết bị. Với hiệu suất làm việc lên đến 90%, toàn bộ dòng sản phẩm có thể hoạt động ở nhiệt độ môi trường từ -20°C đến 70°C khi đối lưu không khí. Sản phẩm được trang bị chế độ dòng điện không đổi để bảo vệ quá tải, phù hợp với nhiều ứng dụng cảm ứng hoặc điện dung khác nhau. Các chức năng bảo vệ hoàn chỉnh và các chứng chỉ liên quan cho thiết bị điều khiển công nghiệp (UL508, TUV BS EN/EN62368-1, v.v.) khiến NDR-240 trở thành giải pháp cung cấp điện rất cạnh tranh cho các ứng dụng công nghiệp.
Tính năng của nguồn công nghiệp 240W 48V
- Đầu vào AC thông dụng / Toàn dải
- Bảo vệ: Ngắn mạch / Quá tải / Quá áp / Quá nhiệt
- Làm mát bằng đối lưu không khí tự do
- Có thể lắp trên thanh ray DIN TS-35/7.5 hoặc 15
- UL 508 (thiết bị điều khiển công nghiệp) đã được phê duyệt
- BS EN/EN61000-6-2 (BS EN/EN50082-2) mức độ miễn nhiễm công nghiệp
Ứng dụng của bộ nguồn
- Hệ thống điều khiển công nghiệp
- Thiết bị chế tạo chất bán dẫn
- Tự động hóa nhà máy
- Thiết bị cơ điện
Thông số kỹ thuật
| MÃ SẢN PHẨM | NDR-240-48 | |
| ĐẦU RA | ĐIỆN ÁP DC | 48V |
| DÒNG ĐIỆN ĐỊNH GIÁ | 5A | |
| PHẠM VI HIỆN TẠI | 0 ~ 5A | |
| CÔNG SUẤT ĐỊNH MỨC | 240W | |
| GỒM & TIẾNG ỒN (tối đa) Lưu ý 2 | 150mVp-p | |
| ĐIỀU CHỈNH ĐIỆN ÁP PHẠM VI | 48 ~ 55V | |
| LƯU Ý 3: DUNG SAI ĐIỆN ÁP | ±1,0% | |
| QUY ĐỊNH DÒNG | ±0,5% | |
| ĐIỀU CHỈNH TẢI | ±1,0% | |
| THIẾT LẬP, THỜI GIAN TĂNG | 1500ms, 100ms/230VAC 3000ms, 100ms/115VAC khi tải đầy | |
| THỜI GIAN GIỮ LẠI (Điển hình) | 28ms/230VAC 22ms/115VAC khi tải đầy đủ | |
| ĐẦU VÀO | PHẠM VI ĐIỆN ÁP Lưu ý.6 | 90 ~ 264VAC 127 ~ 370VDC [Có thể vận hành đầu vào DC bằng cách kết nối AC/L(+), AC/N(-)] |
| DẢI TẦN SỐ | 47 ~ 63Hz | |
| HỆ SỐ CÔNG SUẤT (Điển hình) | PF>0,98/115VAC, PF>0,95/230VAC khi tải đầy đủ | |
| HIỆU QUẢ (Điển hình) | 90% | |
| DÒNG ĐIỆN AC (Điển hình) | 2.5A/115VAC 1.3A/230VAC | |
| DÒNG ĐIỆN XUNG VÀO (Điển hình) | 20A/115VAC 35A/230VAC | |
| DÒNG ĐIỆN RÒ RỈ | <1mA / 240VAC | |
| SỰ BẢO VỆ | QUÁ TẢI | Công suất đầu ra định mức 105 ~ 130% |
| Kiểu bảo vệ: Giới hạn dòng điện không đổi, tự động phục hồi sau khi loại bỏ tình trạng lỗi | ||
| QUÁ ĐIỆN ÁP | 56 ~ 65V | |
| Kiểu bảo vệ: Tắt điện áp o/p, bật lại nguồn để phục hồi | ||
| QUÁ NHIỆT ĐỘ | Tắt điện áp o/p, bật lại nguồn để phục hồi | |
| MÔI TRƯỜNG | NHIỆT ĐỘ LÀM VIỆC. | -20 ~ +70℃ (Tham khảo "Đường cong giảm tải") |
| ĐỘ ẨM LÀM VIỆC | 20 ~ 95% RH không ngưng tụ | |
| NHIỆT ĐỘ BẢO QUẢN, ĐỘ ẨM | -40 ~ +85℃, 10 ~ 95% RH | |
| HỆ SỐ NHIỆT ĐỘ | ±0,03%/℃ (0 ~ 50℃) | |
| RUNG ĐỘNG | Thành phần: 10 ~ 500Hz, 2G 10 phút/1 chu kỳ, mỗi chu kỳ 60 phút dọc theo trục X, Y, Z; Lắp đặt: Tuân thủ IEC60068-2-6 | |
| AN TOÀN & EMC (Lưu ý 4) |
TIÊU CHUẨN AN TOÀN | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, IS13252(Phần 1)/IEC60950-1, KC K60950-1(chỉ dành cho 48V) đã được phê duyệt; (đáp ứng BS EN/EN60204-1) |
| CHỊU ĐƯỢC ĐIỆN ÁP | Đầu vào/Đầu ra/Điện áp: 3KVAC Đầu vào/Đầu ra-FG: 2KVAC Đầu ra/Đầu ra-FG: 0,5KVAC | |
| KHẢ NĂNG CHỐNG CÁCH LY | I/PO/P, I/P-FG, O/P-FG:>100M Ohm / 500VDC / 25℃ / 70% RH | |
| PHÁT XẠ EMC | Tuân thủ BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Loại B, BS EN/EN61000-3-2,-3, EAC TP TC 020 CNS13438, KSC 9832 (chỉ dành cho 48V) | |
| MIỄN DỊCH EMC | Tuân thủ BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, cấp công nghiệp nặng, EAC TP TC 020, KSC 9835 (chỉ dành cho 48V) | |
| NGƯỜI KHÁC | MTBF | 1645,2K giờ tối thiểu. Telcordia SR-332 (Bellcore); 230,2K giờ tối thiểu. MIL-HDBK-217F (25°C) |
| KÍCH THƯỚC | 63*125.2*113.5mm (Rộng*Cao*Sâu) | |
| ĐÓNG GÓI | 1Kg; 12 cái/13Kg/1,22CUFT | |
Ghi chú:
- Tất cả các thông số KHÔNG được đề cập đều có thể được đo ở đầu vào 230VAC, tải thiết bị và môi trường nhiệt độ 25oC.
- Độ suy giảm và nhiễu được đo ở băng thông 20 MHz bằng cách sử dụng dây xoắn đôi 12" được kết thúc bằng bài hát tụ điện 0,1uf và 47uf.
- Dung sai: bao gồm dung sai thiết lập, điều chỉnh đường dây và điều chỉnh tải.
- Nguồn điện được coi là một thành phần cuối cùng sẽ được gắn vào thiết bị. Cuối cùng, thiết bị phải được xác nhận lại rằng nó vẫn chưa đáp ứng các EMC thị trường.
- Khoảng cách lắp đặt: 40mm ở trên cùng, 20mm ở dưới cùng, 5mm ở bên trái và bên phải được khuyến nghị khi được tải liên tục với toàn bộ công việc. Trong trường hợp thiết kế liền kề là nguồn nhiệt, khoảng cách khuyến nghị là 15mm.
- Có thể cần phải giảm bớt khả năng khi áp dụng ở mức thấp. Vui lòng kiểm tra đường cong định nghĩa để biết thêm chi tiết.
- Giảm nhiệt độ môi trường môi trường là 3,5°C/1000m với các mẫu không có quạt và 5°C/1000m với các mẫu quạt hoạt động ở mức cao trên 2000m (6500ft).
