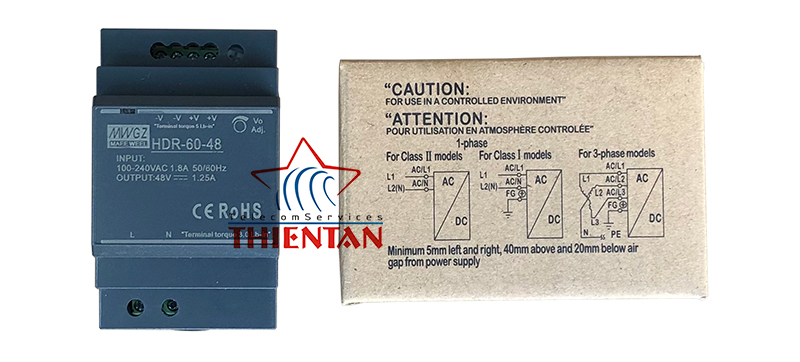

Nguồn công nghiệp MEAN WELL HDR-60-48 là bộ nguồn DIN Rail có khả năng chuyển đổi điện áp xoay chiều thành điện áp 1 chiều 48V thường được sử dụng cho các thiết bị POE.
Nguồn công nghiệp Meanwell 48V HDR-60-48 được phân phối tại Thiên Tân Telecom.

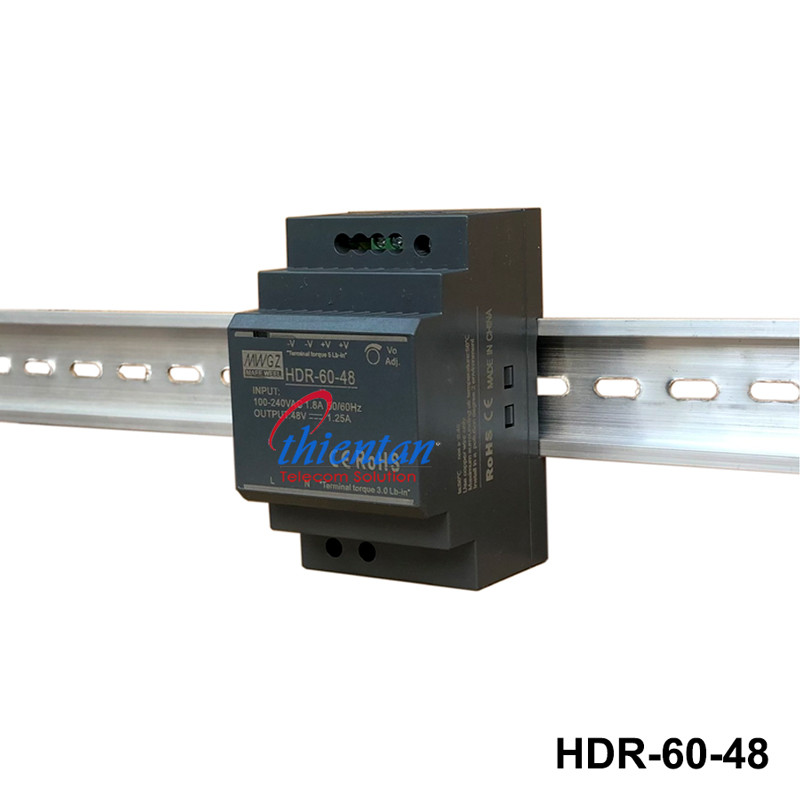

HDR-60 là một loạt bộ nguồn DIN rail 60W siêu mỏng tiết kiệm, thích ứng để lắp đặt trên các thanh ray TS-35/7.5 hoặc TS-35/15. Thân máy được thiết kế với chiều rộng 52.5mm(3SU), giúp tiết kiệm không gian bên trong tủ. Toàn bộ sê-ri sử dụng đầu vào AC toàn dải từ 85VAC đến 264VAC (hoạt động 277VAC) và tuân thủ BS EN/EN61000-3-2, tiêu chuẩn Liên minh Châu Âu quy định về dòng điện.
Nguồn công nhiệp HDR-60-48 Meanwell thường được dùng cho các swith POE chuẩn công nghiệp.
HDR-60 được thiết kế với lớp vỏ nhựa có thể ngăn ngừa hiệu quả người dùng khỏi các mối nguy hiểm về điện. Với hiệu suất làm việc lên đến 91%, toàn bộ dòng sản phẩm có thể hoạt động ở nhiệt độ môi trường trong khoảng -30℃ đến 70℃ dưới sự đối lưu không khí. Các chức năng bảo vệ hoàn chỉnh và các chứng chỉ liên quan cho ngôi nhà tự động hóa và thiết bị điều khiển công nghiệp (IEC62368-1, UL508,UL62368-1, BS EN/EN61558-2-16) làm cho HDR-60 trở thành một giải pháp cung cấp năng lượng rất cạnh tranh cho các ứng dụng gia đình và công nghiệp.
Ứng dụng:
Thông số kĩ thuật:
|
MODEL |
HDR-60-48 |
|||
|
OUTPUT |
DC VOLTAGE |
48V |
||
|
RATED CURRENT |
1.25A |
|||
|
CURRENT RANGE |
0 ~ 1.25A |
|||
|
RATED POWER |
60W |
|||
|
RIPPLE & NOISE (max.) Note.2 |
240mVp-p |
|||
|
VOLTAGE ADJ. RANGE |
43.2 ~ 55.2V |
|||
|
VOLTAGE TOLERANCE Note.3 |
±1.0% |
|||
|
LINE REGULATION |
±1.0% |
|||
|
LOAD REGULATION |
±1.0% |
|||
|
SETUP, RISE TIME |
500ms, 50ms/230VAC 500ms, 50ms/115VAC at full load |
|||
|
HOLD UP TIME (Typ.) |
30ms/230VAC 12ms/115VAC at full load |
|||
|
INPUT |
VOLTAGE RANGE |
85 ~ 264VAC (277VAC operational ) 120 ~ 370VDC (390VDC operational ) |
||
|
FREQUENCY RANGE |
30ms/230VAC 12ms/115VAC at full load |
|||
|
EFFICIENCY (Typ.) |
91% |
|||
|
AC CURRENT (Typ.) |
0.88A/115VAC 0.48A/230VAC |
|||
|
INRUSH CURRENT (Typ.) |
COLD START 25A/115VAC 45A/230VAC |
|||
|
PROTECTION |
OVERLOAD |
105 ~ 160% rated output power |
||
|
Hiccup mode when output voltage <50%, recovers automatically after fault condition is removed Constant current limiting within 50% ~ 100% rated output voltage, recovers automatically after fault condition is removed |
||||
|
OVER VOLTAGE |
56.5 ~ 64.8V |
|||
|
Protection type : Shut down o/p voltage, re-power on to recover |
||||
|
ENVIRONMENT |
WORKING TEMP. |
-30 ~ +70℃ (Refer to "Derating Curve") |
||
|
WORKING HUMIDITY |
20 ~ 90% RH non-condensing |
|||
|
STORAGE TEMP., HUMIDITY |
-40 ~ +85℃, 10 ~ 95% RH non-condensing |
|||
|
TEMP. COEFFICIENT |
±0.03%/℃ (0 ~ 50℃) RH non-condensing |
|||
|
VIBRATION |
10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 |
|||
|
OPERATING ALTITUDE |
2000 meters |
|||
|
OVER VOLTAGE CATEGORY |
Ⅲ; According to EN61558, EN50178,EN60664-1, EN62477-1; altitude up to 2000 meters |
|||
|
SAFETY & EMC |
SAFETY STANDARDS |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1,IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 approved; Design refer to TUV BS EN/EN62368-1 |
||
|
WITHSTAND VOLTAGE |
I/P-O/P:4KVAC |
|||
|
ISOLATION RESISTANCE |
I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH |
|||
|
EMC EMISSION |
Parameter |
Standard |
Test Level / Note |
|
|
Conducted |
BS EN/EN55032(CISPR32), CNS13438 |
Class B |
||
|
Radiated |
BS EN/EN55032(CISPR32), CNS13438 |
Class B |
||
|
Harmonic Current |
BS EN/EN61000-3-2 |
Class A |
||
|
Voltage Flicker |
BS EN/EN61000-3-3 |
------- |
||
|
EMC IMMUNITY |
BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
|||
|
Parameter |
Standard |
Test Level /Note |
||
|
ESD |
BS EN/EN61000-4-2 |
Level 3, 8KV air; Level 2, 4KV contact, criteria A |
||
|
Radiated Susceptibility |
BS EN/EN61000-4-3 |
Level 3, criteria A |
||
|
EFT/Burest |
BS EN/EN61000-4-4 |
Level 3, criteria A |
||
|
Surge |
BS EN/EN61000-4-5 |
Level 4,2KV/L-N, criteria A |
||
|
Conducted |
BS EN/EN61000-4-6 |
Level 3, criteria A |
||
|
Magnetic Field |
BS EN/EN61000-4-8 |
Level 4, criteria A |
||
|
Voltage Dips and interruptions |
BS EN/EN61000-4-11 |
＞95% dip 0.5 periods, 30% dip 25 periods, |
||
|
OTHERS |
MTBF |
3524.8K hrs min. Telcordia SR-332 (Bellcore) ; 927.6K hrs min. MIL-HDBK-217F (25℃) |
||
|
DIMENSION |
52.5*90*54.5mm (W*H*D) |
|||
|
PACKING |
190g;60pcs/12.4Kg/0.97CUFT |
|||
