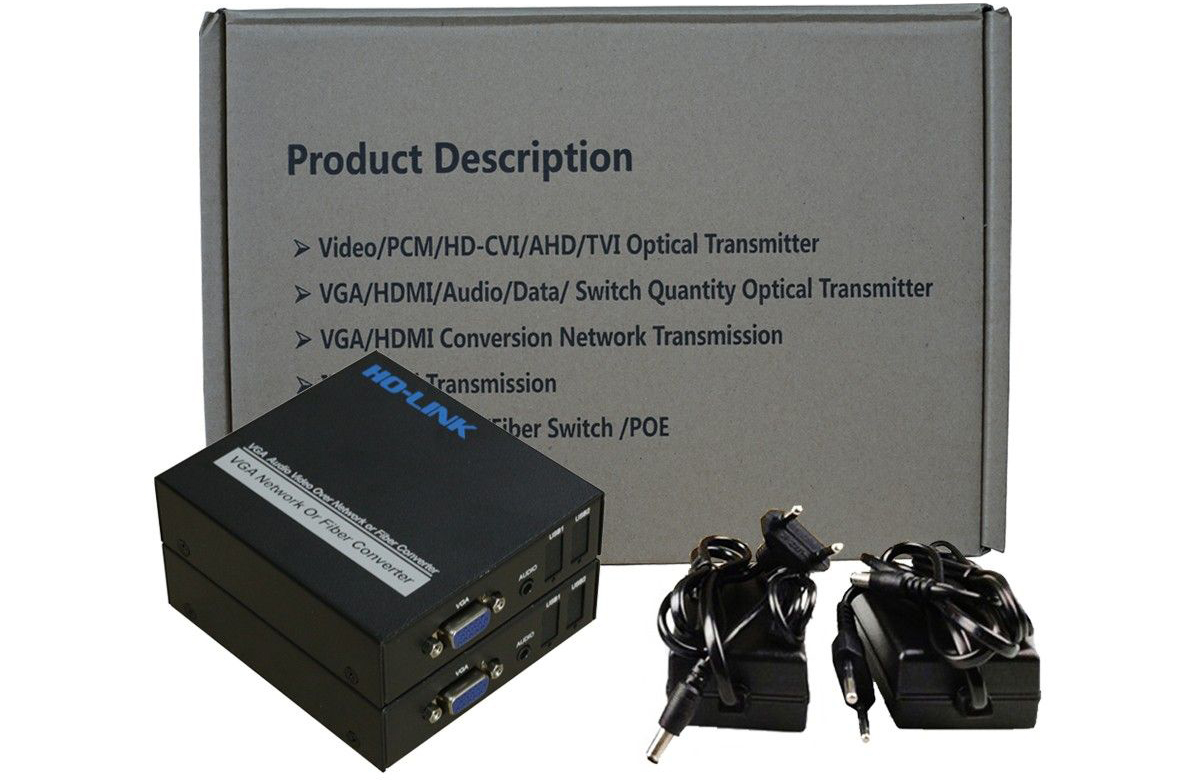

Tổng quan về Bộ VGA Extender qua cáp quang HL-VGA-1F-20TR

Bộ VGA Extender dựa trên phương tiện truyền dẫn sợi quang để mở rộng việc truyền tín hiệu âm thanh và hình ảnh. Khoảng cách truyền tối đa có thể đạt 20 km; hỗ trợ độ phân giải 1920 * 1080P @ 60Hz; hỗ trợ lắp đặt trên tủ rack; hỗ trợ đồng bộ hóa âm thanh và video. Bộ mở rộng cáp quang HL-VGA-1F-20TR sử dụng thiết kế mạch chất lượng cao để đảm bảo truyền tín hiệu chất lượng cao; nó được sử dụng rộng rãi trong thiết bị xử lý kết hợp video của hệ thống hội nghị truyền hình, hệ thống truyền hình quảng bá, hệ thống truyền hình mạch kín và hệ thống giám sát truyền hình

Các tính năng của VGA Fibre Extender HL-VGA-1F-20TR

        01 Sợi đơn có thể thay thế cáp VGA với khoảng cách truyền lên đến 20 km, 1080P @ 60Hz

        02. Hỗ trợ truyền tín hiệu âm thanh,KVM

        03.Tự động điều chỉnh thông tin phản hồi, cân bằng hoặc phóng to, người dùng không cần phải lo lắng về độ dài của cáp

        04. Sử dụng cáp tiêu chuẩn VGA, khoảng cách truyền đầu vào / đầu ra có thể đạt 15 mét

        05. Cài đặt đơn giản





Mô tả của bộ mở rộng cáp quang VGA

                Audio: Cổng rack Audio 3.5mm

                VGA: Đầu vào ,Đầu ra nguồn kết nối VGA

                USB: Đầu vào, Đầu ra cổng điều khiển USB

                Fiber: Đầu kết nối Fiber

                DC: Nguồn cấp cho thiết bị

Mô tả giao diện HL-VGA-1F-20TR của bộ mở rộng cáp quang VGA

① Giao diện VGA: Đầu vào tín hiệu VGA

                ② Giao diện âm thanh: đầu vào tín hiệu âm thanh

                ③ Đèn báo: chỉ báo tín hiệu

                ④ Giao diện sợi quang: kết nối sợi quang

                ⑤ Giao diện VGA: kết nối thiết bị hiển thị

                ⑥ Giao diện âm thanh: kết nối thiết bị âm thanh

                ⑦ Đèn báo: chỉ báo tín hiệu

                ⑧ Giao diện sợi quang: kết nối sợi quang

                ⑨ Giao diện nguồn: đầu vào nguồn

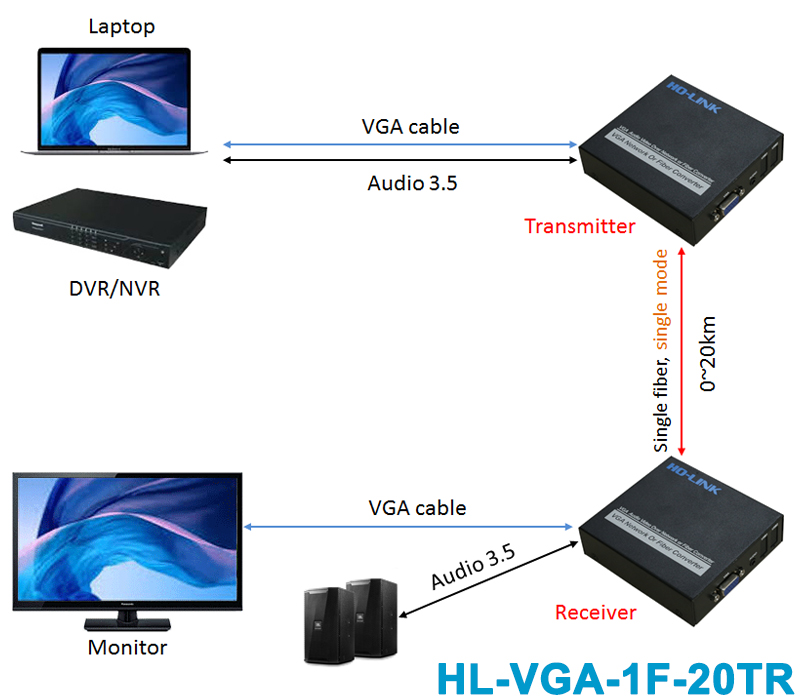

Sơ đồ kết nối và sử dụng bộ mở rộng cáp quang VGA HL-VGA-1F-20TR

Thông số kỹ thuật của bộ mở rộng cáp quang VGA VF200

        Hỗ trợ độ phân giải VGA: 720P / 1080P @ 60Hz

        Băng thông truyền tối đa: 225MHz

        Tốc độ truyền tối đa: 6,75Gbps

        Khoảng cách truyền dẫn cáp quang: truyền dẫn cáp quang đơn 20 km

        Chiều dài cáp đầu vào: ≤15m Cáp tiêu chuẩn VGA

        Chiều dài cáp đầu ra: ≤15m Cáp tiêu chuẩn VGA

        Dòng làm việc tối đa: 300mA

        Truyền âm thanh: Hỗ trợ DTS / HD / Dolby-ture HD / LPCM7.1 / DTS / Dolby-AC3 / DS, v.v.

        Thông số kỹ thuật bộ đổi nguồn: DC 12V

        Nhiệt độ hoạt động: 0 ~ 40 ℃

        Phạm vi độ ẩm làm việc: 5 ~ 85% RH (Không ngưng tụ)
