Bộ chuyển đổi VGA sang quang Ho-link HL-VGA-1F-20TR

Bộ chuyển đổi VGA HL-VGA-1F-20T/R sang quang được sử dụng rộng rãi trong lĩnh vực máy tính, thiết bị giám sát, các màn hình quảng cáo ở khoảng cách xa. Bộ kéo dài VGA qua quang hỗ trợ độ phân giải video lên tới 1920x1080P @60Hz.



Mô tả giao diện bộ kéo dài VGA qua quang HOLINK:

• Video input/output VGA-male
• Hỗ trợ chuẩn hình ảnh 1920*1080P
• Audio interface: 3,5 mm
• Fiber: cổng quang SC, kết nối thiết bị truyền và nhận khoảng cách tối đa 20km
• Adapter 5V1A

Thông số kĩ thuật của bộ chuyển đổi VGA sang quang HO-LINK HL-VGA-1F-20T/R

Fiber index
Wavelength	1310-1550nm
Tx power	>-8db
Rx sensitivity	>-26db
Fiber connector	FC default SC / LC / ST (Optional)
Video index
Video specifications	The RGB bands are synchronized with H and V alone
Maximum pixel clock	148.5MHZ
Resolution	480i/p, 576i/p 720p25/30/50/60 1080i50/60 1080p24/25/30/50/60
Effective cable length	10 Meters
Physical interface	HD-15, Female VGA
Audio index
Sampling frequency	32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz
Sampling depth	24bit
Dynamic bandwidth	96db
Total harmonic distortion (THD)	-88db
Signal to noise ratio (SNR)	96db
Audio input / output impedance	600Ω
Signal level	VPP 3.3V
Physical interface	3.5mm stereo audio socket
Signal type	Analog stereo channel
IR index
Infrared interface	Standard 3.5mm interface
Infrared frequency	Standard with 20-60KHz
Signal type	Digit signal
Infrared transmission direction	Reverse transmission
Other indexes
Working temperature	-20°C ~75°C
Storage temperature	-40°C ~85°C
Product size	104*104*28mm
Product net weight (Pair)	0.35/kg
Product weight (including outer packaging)	0.6/kg
Product outer packaging dimensions	275*220*55mm
Power supply	DC 5V
Power dissipation	2.5W

Các tính năng đặc trưng của bộ chuyển đổi VGA sang quang HO-LINK HL-VGA-1F-20T/R:

• Hỗ trợ video VGA độ phân giải tối đa 1920*1080P@60Hz khả năng tương thích trở xuống
• Hỗ trợ phát hiện pha tự động (APD)
• Hỗ trợ hiệu chuẩn vị trí tự động (APC)
• Hỗ trợ hiệu chuẩn độ lợi tự động (AGC)
• Hỗ trợ analog độc lập của âm thanh 3,5 mm
• Hỗ trợ chức năng hồng ngoại IR đảo ngược
• Hỗ trợ điểm tới điểm, điểm đến nhiều đường truyền thông qua bộ chuyển mạch ethernet (lên đến 255 điểm)
• Hỗ trợ nhiều ứng dụng truyền tín hiệu
• Hỗ trợ truyền tín hiệu qua cổng quang 1 sợi / 2 sợi (tùy chọn)
• Tương thích với cáp quang single mode / multi mode, khoảng cách truyền tín hiệu trên cáp multi mode là 1km, khoảng cách truyền tín hiệu trên cáp single mode là 20km và có thể mở rộng tới 120km
• Mạch bảo vệ tĩnh điện ESD tích hợp, cài đặt, cắm và chạy đơn giản
• Hỗ trợ giao tiếp lẫn nhau với dòng sản phẩm HDMI / DVI của chúng tôi
• Thiết bị có một bộ phát khác biệt (nguồn tín hiệu), một bộ thu (đầu hiển thị)

Bộ kéo dài VGA qua cáp quang khoảng cách 20KM trên 1 sợi cáp quang Single Mode. Bộ kéo dài VGA sang quang được ứng dụng rộng rãi trong việc chuyển video ở khoảng cách xa mà các thiết bị chuyển cáp đồng không đáp ứng được. HL-VGA-1F-20TR hỗ trợ truyền hình ảnh VGA với khung hình 1920 x 1080P cho hình ảnh sắc nét, độ phân giải cao cùng 1 cổng audio độc lập giúp bạn vừa xem được hình vừa nghe được âm thanh ở màn hình phía xa.

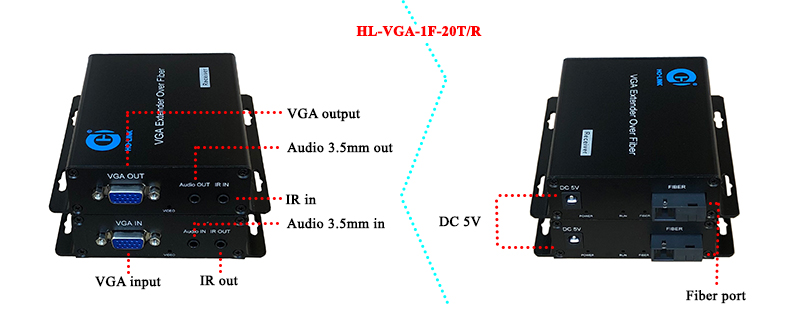

Cổng kết nối bộ chuyển đổi VGA sang quang HO-LINK HL-VGA-1F-20T/R

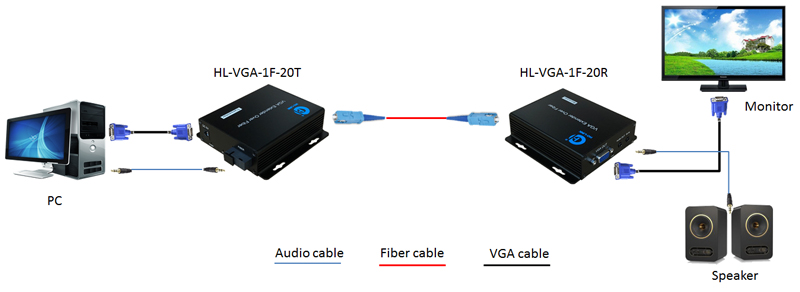

Sơ đồ kết nối bộ VGA sang quang HL-VGA-1F-20TR

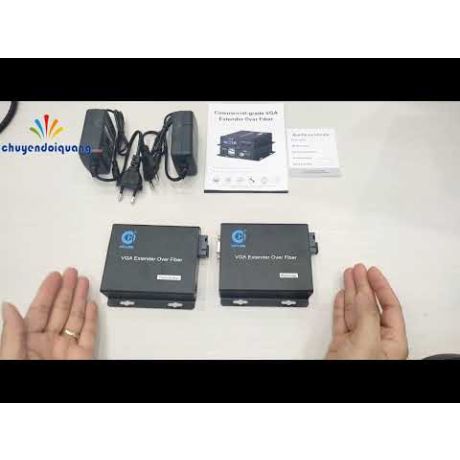

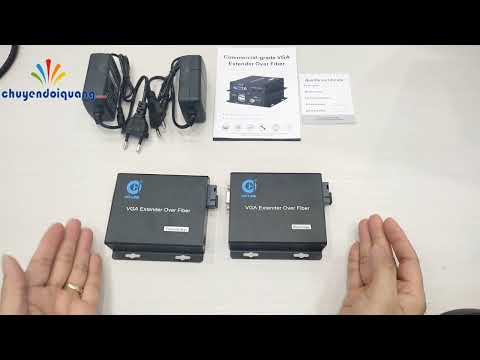

Giới thiệu Bộ kéo dài VGA qua quang khoảng cách kéo dài tối đa 20KM model HL-VGA-1F-20T/R
