Tìm hiểu về Bộ chuyển đổi quang học Video

Bộ chuyển đổi quang video, là tên gọi chung của thiết bị truyền tải video. Bạn có thể thấy rằng nó còn được một số nhà cung cấp gọi là bộ ghép kênh hoặc bộ mở rộng video và như Thiên  Tân Telecom gọi sản phẩm này Bộ chuyển đổi video sang quang Gnetcom ( trong đó Gnetcom là thương hiệu sản phẩm). Trong hầu hết các trường hợp, bộ mở rộng video được đề cập đến là  bộ chuyển đổi video có giao diện chất lượng cao, Ví dụ: Bộ chuyển đổi HDMI sang Quang. Trong khi bộ ghép kênh, như tên gọi của nó, nó thường là bộ chuyển đổi video đa kênh và đa phương tiện, ví dụ bộ ghép kênh sợi quang 4 kênh V / A / D (Video / Audio / Data). Nói chung, bộ chuyển đổi quang video được sử dụng theo cặp, một bộ phát và một bộ thu. Vai trò của chúng là đạt được sự chuyển đổi quang điện. Ngoài ra, để đạt được nhiều hơn trong một liên kết cáp quang, có thể ghép nhiều kênh video và thậm chí bổ sung âm thanh, dữ liệu và các loại tín hiệu khác vào một luồng kỹ thuật số có thể duy trì chất lượng đầy đủ của từng dịch vụ được nhúng. Quá trình ghép kênh này thường đạt được thông qua công nghệ TDM (Ghép kênh phân chia theo thời gian). Hơn nữa, ghép kênh quang học có thể được đưa vào mật độ liên kết quang học cao hơn nhiều bằng cách sử dụng nhiều phổ quang học hơn. Ví dụ, trong hệ thống camera quan sát, công nghệ tiêu biểu nhất cho mục đích này là công nghệ CWDM (Ghép kênh phân chia theo bước sóng ) cho phép thiết lập nhiều lớp quang học thành một sợi quang duy nhất.

Các loại giao diện phổ biến trên bộ chuyển đổi video Quang

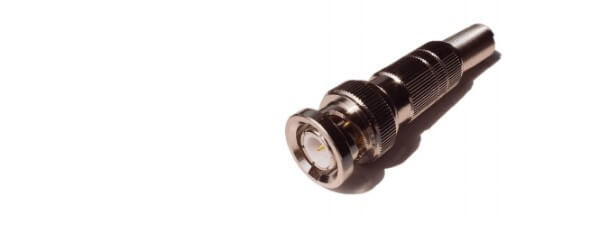

BNC (Bayonet Neill – Concelman)

Đầu nối BNC (Bayonet Neill – Concelman) là đầu nối kết nối nhanh / ngắt kết nối RF (tần số vô tuyến) thu nhỏ được sử dụng cho cáp đồng trục. Đầu nối BNC được chế tạo để phù hợp với trở kháng đặc trưng của cáp ở mức 50 ohms hoặc 75 ohms. Chúng thường được áp dụng cho tần số dưới 4 GHz và điện áp dưới 500 volt. Đầu nối BNC được sử dụng với cáp đồng trục thu nhỏ đến phụ trong đài phát thanh, truyền hình và thiết bị điện tử tần số vô tuyến khác, dụng cụ đo kiểm và tín hiệu video. Ngày nay, nhiều thiết bị video tổng hợp vẫn được thiết kế với giao diện BNC. Bởi vì đầu nối BNC có giá thành thấp hơn so với các đầu nối video khác và được sử dụng rộng rãi cho video tổng hợp trên các thiết bị video thương mại, ví dụ như bộ chuyển đổi quang video, hay còn gọi là bộ chuyển đổi coxa sang sợi quang hoặc bộ ghép kênh video.

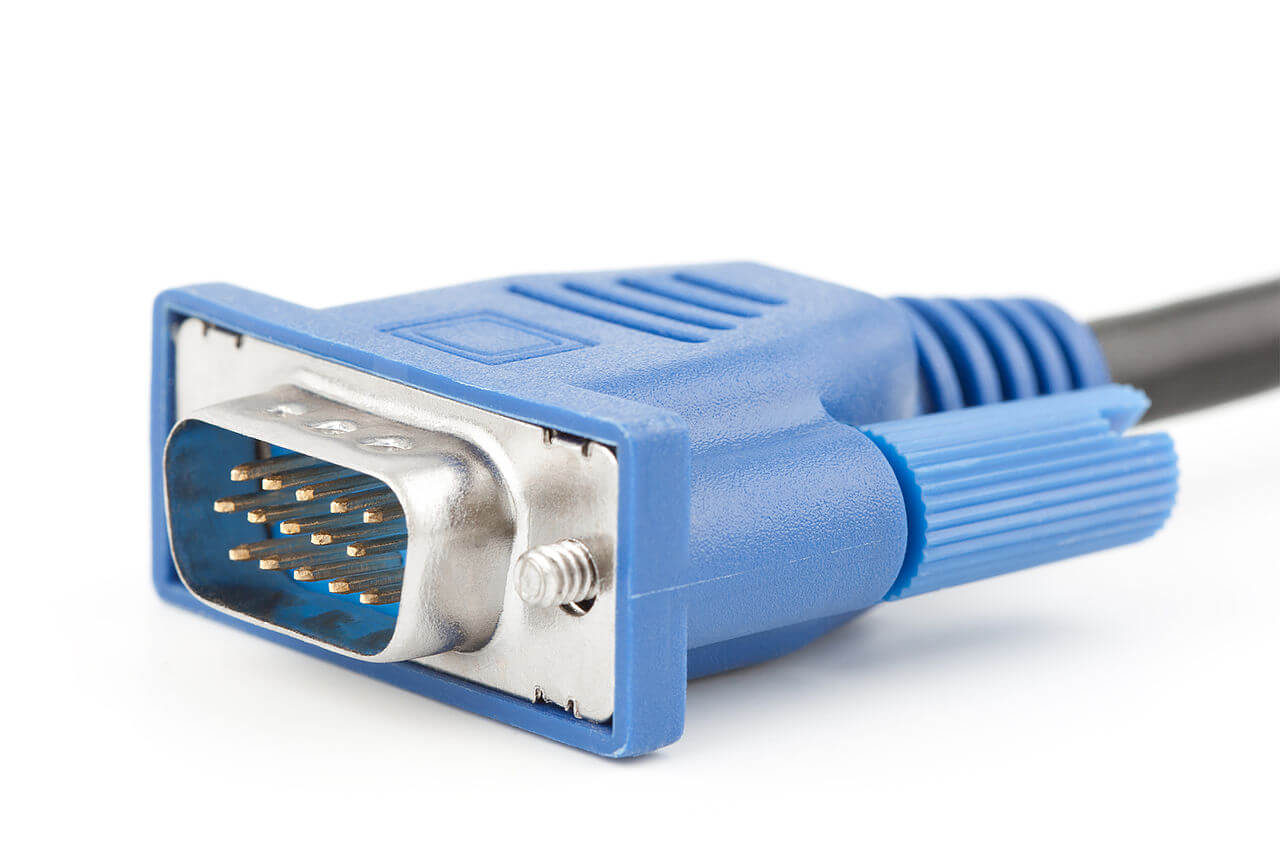

VGA (Mảng đồ họa video)

Bộ chuyển đổi VGA sang Quang, còn được gọi là bộ mở rộng D-Sub. Đây là đầu nối DE-15 15 chân ba hàng. Loại đầu nối này được tìm thấy trên nhiều card màn hình, màn hình máy tính và máy thu hình độ nét cao. Đầu nối và cáp VGA mang tín hiệu video RGBHV (đỏ, lục, lam, đồng bộ ngang, đồng bộ dọc) và dữ liệu Kênh dữ liệu hiển thị VESA (VESA DDC). Mặc dù giao diện tương tự VGA được sử dụng cho video độ nét cao, bao gồm độ phân giải 1080p và cao hơn, băng thông truyền tải của VGA đủ cao để hỗ trợ phát lại độ phân giải cao hơn nữa, có thể bị giảm chất lượng hình ảnh tùy thuộc vào chất lượng và độ dài cáp. Do đó, khi sử dụng thiết bị có giao diện VGA, khoảng cách liên kết nên nhỏ hơn 10 m.

HDMI (Giao diện đa phương tiện độ nét cao)

Bộ chuyển đổi HDMI sang Quang cũng là một loại giao diện truyền video độ nét cao. Một điểm khác biệt rất lớn giữa HDMI và các giao diện khác được đề cập ở trên là HDMI sẽ mang và truyền cả Video và Âm thanh trong khi các cổng khác chỉ có thể truyền video. HDMI là sự thay thế kỹ thuật số cho các tiêu chuẩn video tương tự. Nó thường được sử dụng để truyền dữ liệu video không nén và dữ liệu âm thanh kỹ thuật số nén hoặc không nén từ thiết bị nguồn tuân thủ HDMI, chẳng hạn như bộ điều khiển hiển thị, sang màn hình máy tính tương thích, máy chiếu video, truyền hình kỹ thuật số hoặc thiết bị âm thanh kỹ thuật số. Công nghệ HDMI là tiêu chuẩn toàn cầu để kết nối thiết bị độ nét cao. Và ở một mức độ nhất định, thiết bị HDMI đắt hơn các thiết bị giao diện khác.

SDI (Giao diện kỹ thuật số nối tiếp)

Bộ chuyển đổi SDI sang Quang cũng là một loại giao diện video kỹ thuật số được tiêu chuẩn hóa lần đầu tiên bởi SMPTE (Hiệp hội Kỹ sư Điện ảnh và Truyền hình) vào năm 1989. Một tiêu chuẩn liên quan, được gọi là giao diện kỹ thuật số nối tiếp độ nét cao (HD-SDI), được tiêu chuẩn hóa trong SMPTE 292 triệu; điều này cung cấp tốc độ dữ liệu danh nghĩa là 1,485 Gbit / s. HD-SDI được sử dụng rộng rãi trong bộ chuyển đổi quang video. Nó được sử dụng để truyền tín hiệu video kỹ thuật số không nén, không được mã hóa (tùy chọn bao gồm cả mã thời gian và âm thanh nhúng) trong các thiết bị truyền hình; chúng cũng có thể được sử dụng cho dữ liệu nhịp độ.

Giao diện quang học

Trong bộ chuyển đổi quang video, bạn cũng có thể thấy có một giao diện quang trên thiết bị. Giao diện quang chỉ là giao diện vật lý được sử dụng để kết nối cáp quang. Nói chung, nó có thể được thiết kế với SC, ST hoặc FC, v.v.

Ứng dụng của bộ chuyển đổi video quang

Bộ chuyển đổi quang video được sử dụng để truyền tín hiệu Video, Audio và Dữ liệu qua cáp quang. Nó hỗ trợ kết nối Point-to-Point hoặc Daisy-Chain để truyền video đường dài. Ví dụ: bộ ghép kênh video thường được sử dụng trong các ứng dụng mà máy ảnh có khả năng PTZ (xoay-nghiêng-thu phóng).
