Sử dụng bộ chuyển đổi quang điện cho hệ thống Camera CCTV và Camera IP
|
Hiện nay, mạng lưới giám sát camera an ninh là cần thiết trong mọi tầng lớp xã hội. Với một hệ thống an ninh tại chỗ, việc giám sát cơ sở trở nên dễ dàng hơn và cũng thu thập thông tin của một sự cố. Tuy nhiên, sự phổ biến của camera an ninh mang lại những yêu cầu mới về chất lượng, băng thông và khả năng truyền tín của hệ thống cáp đồng hiện có. Ở đây chúng tôi đưa ra một giải pháp đi cáp mới tận dụng cáp quang với bộ chuyển đổi quang điện cho hệ thống Camera CCTV và hệ thống Camera IP. Giới thiệu mạng giám sát và bảo mật video.Việc giám sát và bảo mật video ngày càng phổ biến có thể được thực hiện thông qua nhiều thiết bị khác nhau, trong đó CCTV Camera analog và camera IP là hai thiết bị được sử dụng phổ biến nhất. Hệ thống Camera analogTrong một mạng camera video analog điển hình, các camera quan sát analog cố định được kết nối với thiết bị quản lý trung tâm (VCR - đầu ghi video cassette hoặc DVR - đầu ghi video kỹ thuật số) qua cáp đồng trục. Nếu Camera có chức năng PTZ (Pan-Tilt-Zoom), một số thiết bị có chức năng truyền tải tín hiệu điều khiển sẽ được kết nối vào ví dụ như bộ chuyển đổi HL-RS485/422/232 của hãng Ho-link do Thiên Tân Telecom phân phối. Hệ thống Camera IPTrong một mạng giám sát Camera IP điển hình được hiển thị, các camera mạng (IP) được kết nối trực tiếp với mạng cục bộ thông qua cáp UTP và bộ chuyển mạch. Nó có thể gửi và nhận dữ liệu qua mạng máy tính và Video có thể được ghi bởi bất kỳ PC hoặc máy chủ nào có kết nối trên mạng lưới internet đó. Đặc điểm lớn nhất của mạng giám sát video IP là mỗi camera đều có địa chỉ IP riêng để nhận dạng cho chính nó với các camera khác trong toàn bộ mạng video. Vì các camera có thể được gán địa chỉ IP, chúng có thể được truy cập từ mọi nơi trên thế giới. Sự cần thiết của bộ chuyển đổi quang điện sợi quang trong hệ thống Camera Cả hai loại camera (analog & Ip) đều hoạt động tốt trong an ninh thương mại hoặc khu dân cư. Các camera IP sử dụng cáp UTP (ít nhất là Cat5e) và các camera analog có thể sử dụng cáp đồng trục hoặc UTP (ít nhất là Cat3). Các loại cáp này có hiệu suất kém hơn so với cáp quang cả về khoảng cách truyền và băng thông. Tuy nhiên, không dễ để thay thế các dây hiện tại bằng cáp quang. Dự án có thể gặp phải những thách thức sau: - Các cáp Ethernet cố định trong tường, dưới đất cần được chuyên gia thay mới. Do đó, một giải pháp sử dụng cáp quang cùng với bộ chuyển đổi quang điện sợi quang là tốt hơn cho hệ thống Camera Analog và hệ thống Camera IP đã được các chuyên gia chú ý. Bộ chuyển đổi quang điện sợi quang có thể chuyển đổi tín hiệu video điện sang định dạng quang học. Nó cũng có các lợi thế sau: - Chuyển đổi cáp đồng sang cáp quang mà không cần di chuyển hoặc thay đổi cáp đồng trước đó, do đó tiết kiệm thời gian và công sức

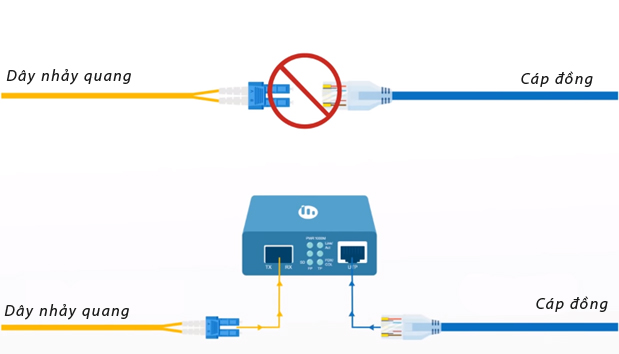

Hình 1 : Chức năng của bộ chuyển quang điện cáp quang sang ethernet
Tóm lại, có thể nói rằng bộ chuyển đổi quang điện sợi quang cung cấp các lợi thế về việc kéo dài khoảng cách mạng hiện có, kéo dài tuổi thọ của thiết bị không dùng sợi quang và kéo dài khoảng cách giữa hai thiết bị tương tự. Cách sử dụng bộ chuyển đổi quang điện cho hệ thống video Analog và IP videoBộ chuyển đổi quang điện có nhiều loại khác nhau, từ thiết bị tiêu chuẩn, thiết bị được quản lý, thiết bị công nghiệp đến bộ chuyển đổi quang điện PoE không chỉ có thể chuyển đổi tín hiệu quang thành tín hiệu điện mà còn cung cấp năng lượng cho các thiết bị PoE qua một cáp Ethernet duy nhất. Dưới đây là các ví dụ sử dụng bộ chuyển đổi phương tiện sợi quang và bộ chuyển đổi phương tiện PoE . Bộ chuyển đổi cáp quang cho hệ thống camera quan sát AnalogHình ảnh sau đây cho thấy một cấu trúc video điển hình được thiết kế bằng cáp quang và bộ chuyển đổi quang điện. Để kết nối các camera analog cố định với VCR hoặc DVR, nên thêm một cặp bộ chuyển đổi quang điện cáp quang giữa phòng máy chủ và camera. Tín hiệu video sẽ được truyền thành tín hiệu cáp quang. Đối với camera PTZ analog, hai loại tín hiệu nên được chuyển đổi thành tín hiệu cáp quang, một cho video và một cho dữ liệu. Do đó, nên cài đặt cả hai bộ chuyển đổi quang điện khác nhau hoặc một bộ chuyển đổi sợi quang với hai chức năng. Được biết, bộ chuyển đổi quang điện sợi quang nên được sử dụng theo cặp. Vì một trong các bộ chuyển đổi phương tiện được triển khai trên đầu sợi quang gần camera, bộ chuyển đổi còn lại sẽ được triển khai ở đầu kia gần VCR hoặc DVR. Để quản lý tốt hơn,

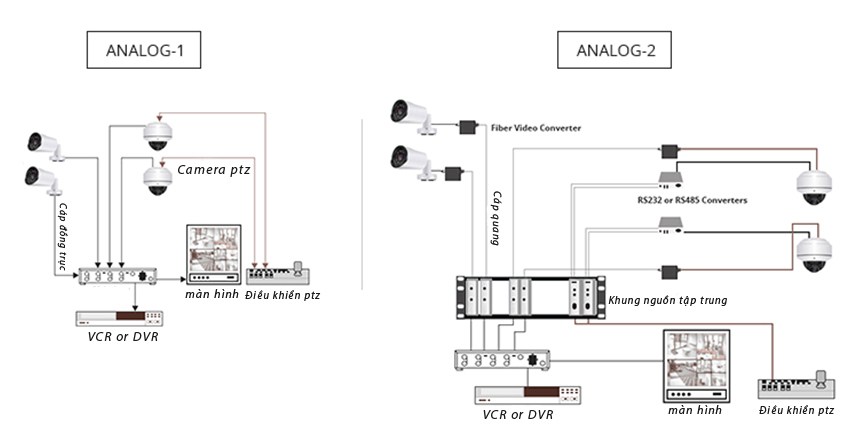

Hình 2: Hệ thống camera Analog được thiết kế không và có bộ chuyển đổi cáp quang
Bộ chuyển đổi PoE Media cho Hệ thống Video IPTrong trường hợp sau (thể hiện trong hình 3), camera IP PoE được sử dụng. Một cặp bộ chuyển đổi phương tiện PoE nên được lắp đặt trên cả hai đầu của cáp quang để đạt được sự chuyển đổi giữa đồng và sợi quang. Ở phía máy tính nơi quay video, nên lắp một cặp bộ chuyển đổi quang điện Ethernet. Tất cả bộ chuyển đổi quang điện cáp quang cho cctv gần các bộ chuyển mạch mạng có thể được đặt trong một khung nguồn tập trung trước khi kết nối với bộ chuyển mạch.

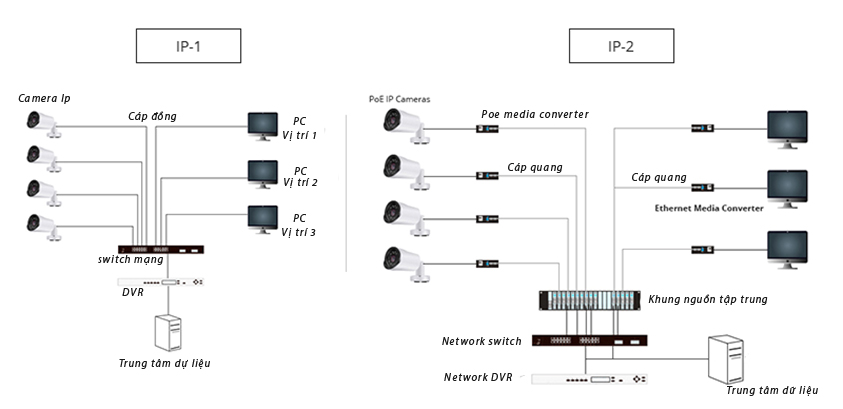

Hình 3 Hệ thống camera IP được thiết kế không và có với bộ chuyển đổi phương tiện PoE
Phần kết luận Trên thực tế, việc thay thế cáp đồng trục và UTP bằng cáp quang sẽ cải thiện chất lượng, băng thông và khả năng khoảng cách của hệ thống giám sát và bảo mật video của bạn. Việc sử dụng bộ chuyển đổi phương tiện cáp quang cho camera quan sát và camera IP để mở rộng khoảng cách truyền tín hiệu trong khi vẫn duy trì hình ảnh chất lượng cao, cũng có thể tiết kiệm thêm tiền và nhân lực hoặc thời gian để nâng cấp mạng. --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- CÔNG TY TNHH GIẢI PHÁP VIỄN THÔNG THIÊN TÂN Add: Thiên Tân Telecom, Ngõ 168 Trung Kính, Yên Hoà, Cầu Giấy, Hà Nội Điện thoại: (0243) 2363.999 - 0912 655 711 Fax: 024.37824290 Website: http://chuyendoiquang.com |
