Giới thiệu về Bộ mở rộng sợi quang SDI HL-3GSDI-1V1D-T/RL

        Trong các hệ thống ứng dụng giám sát đa phương tiện độ nét cao, thường phải truyền các nguồn tín hiệu âm thanh và video kỹ thuật số không nén độ nét cao trên một khoảng cách xa. Tuy nhiên, khi sử dụng cáp thông thường để truyền tải đường dài, sẽ luôn có khoảng cách truyền ngắn, tín hiệu đầu ra kém, dễ bị nhiễu. Không thể đáp ứng các yêu cầu truyền tải đường dài của xuất bản thông tin đa phương tiện và các dịp khác, sử dụng bộ mở rộng cáp quang SDI hoàn toàn có thể giải quyết các vấn đề như vậy

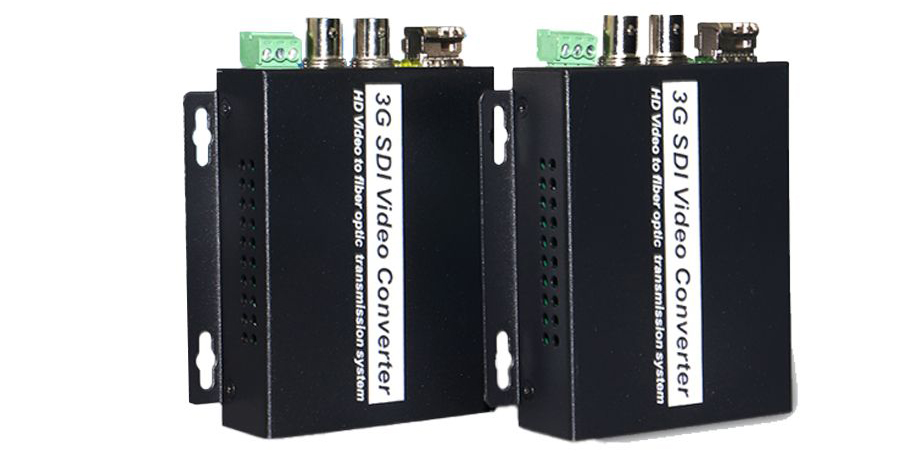

Bộ mở rộng cáp quang SDI HL-3GSDI-1V1D-T/RL được cấu tạo bởi một bộ phát và một bộ thu. Cáp quang được sử dụng để kết nối hai thiết bị. Khoảng cách truyền có thể được mở rộng từ 1 mét đến 20 km. Sau khi tín hiệu không bị nén, tín hiệu video được xuất ra với độ trung thực cao; Đồng thời, bộ thu phát quang SDI có ưu điểm là suy hao thấp, băng thông rộng, chống nhiễu mạnh, độ an toàn cao, kích thước nhỏ, trọng lượng nhẹ,… nên có ưu điểm vượt trội trong truyền dẫn đường dài và các môi trường đặc biệt.

Các tính năng của bộ mở rộng cáp quang SDI HL-3GSDI-1V1D-T/RL

        01 、 Suy hao nhỏ, băng thông, chống nhiễu mạnh, an toàn cao, kích thước nhỏ, trọng lượng nhẹ

        02 、 Chế độ quang học sử dụng giao diện module LC, có thể cắm nóng tại chỗ

        03 、 Sử dụng sợi quang đơn mode

        04 、 Hỗ trợ hướng dẫn đầu vào và đầu ra tín hiệu HDSDI

        05 、 Không cần ổ đĩa, hỗ trợ plug and play

        06 、 Độ phân giải cao nhất hỗ trợ 1920 * 1080I @ 60Hz

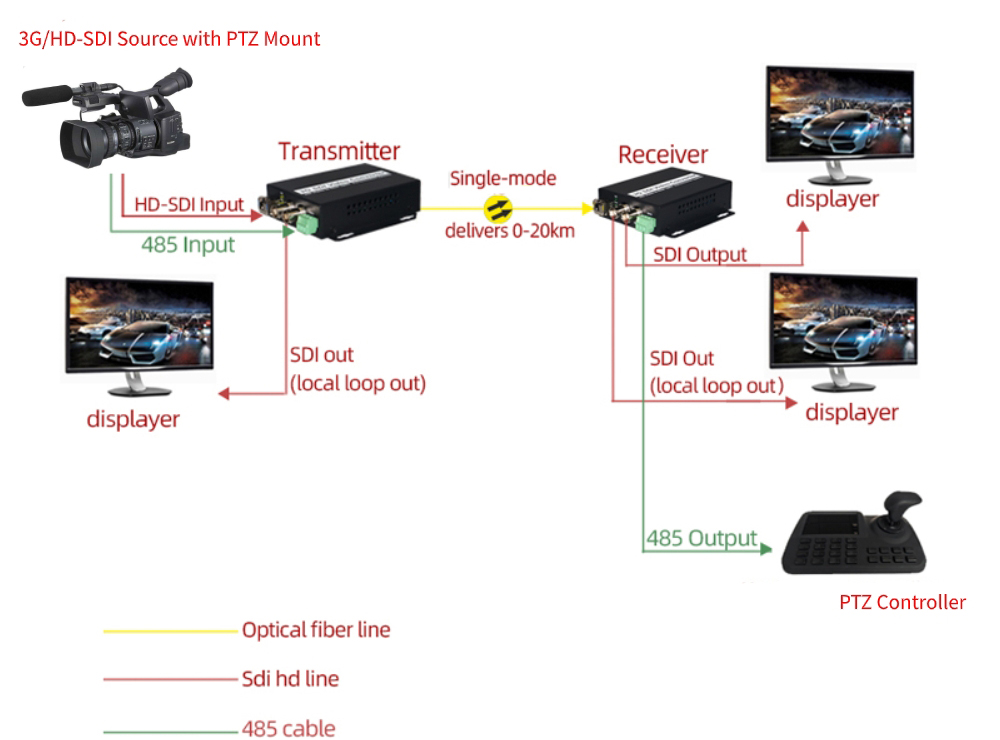

Sơ đồ kết nối bộ mở rộng cáp quang SDI HL-3GSDI-1V1D-T/RL

Thông số kỹ thuật của bộ mở rộng cáp quang SDI HL-3GSDI-1V1D-T/RL

        Giao diện sợi quang: sợi quang đơn mode, loại giao diện là FC / PC

        Dữ liệu ngược: truyền dữ liệu trong suốt, định dạng RS422, hỗ trợ tốc độ dữ liệu tối đa 115200bps

        Công suất tiêu thụ: 2W (tối đa)

        Điện áp cung cấp điện: DC 5 ~ 15V

        Sợi quang: đáp ứng thông số kỹ thuật kết nối quang 1000BASE_LX trong IEEE802.3z

        Bước sóng trung tâm quang học đầu vào: 1310nm

        Công suất truyền: -9,5 ~ -3dBm, công suất quang trung bình @ 1310nm

        Độ nhạy nhận quang học: -21dBm, công suất quang học trung bình @ 1310nm

        Biên độ điều chế ánh sáng đầu ra: 180μW

        Biên độ điều chế ánh sáng đầu vào: ≤15μW

        Cường độ tín hiệu tương đối: -116 DB / Hz

        Mất mát trở lại: ≤10 dB

        Tốc độ mã truyền: 240M Hz ~ 1,49G Hz

        Khoảng cách truyền: 1m ~ 300m sợi đa mode; 1m ~ 20km sợi quang đơn mode

        Nhiệt độ hoạt động: 0 ~ 40 ℃

        Độ ẩm tương đối: 5 ~ 85% RH (không ngưng tụ)
