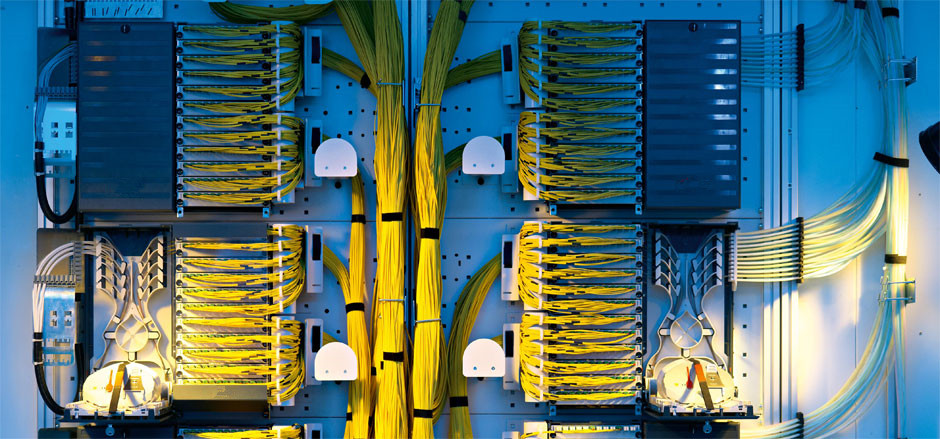

Hộp phối quang (ODF) là dùng để cung cấp mối liên kết giữa các cơ sở cáp thông tin liên lạc, có thể lồng ghép nối sợi, chấm dứt sợi, sợi quang adapter & kết nối và kết nối cáp với nhau trong một đơn vị duy nhất. Nó cũng có thể hoạt động như một thiết bị bảo vệ để bảo vệ các kết nối cáp quang khỏi bị hư hại. Các chức năng cơ bản của ODF được cung cấp bởi các nhà cung cấp ngày nay gần như giống nhau. Tuy nhiên, chúng có hình dạng và thông số kỹ thuật khác nhau. Để chọn được ODF phù hợp không phải là một điều dễ dàng.
Các loại ODF
Theo cấu tạo, ODF chủ yếu có thể được chia thành 2 loại, đó là ODF treo tường (trong nhà,ngoài trời), ODF gắn rack

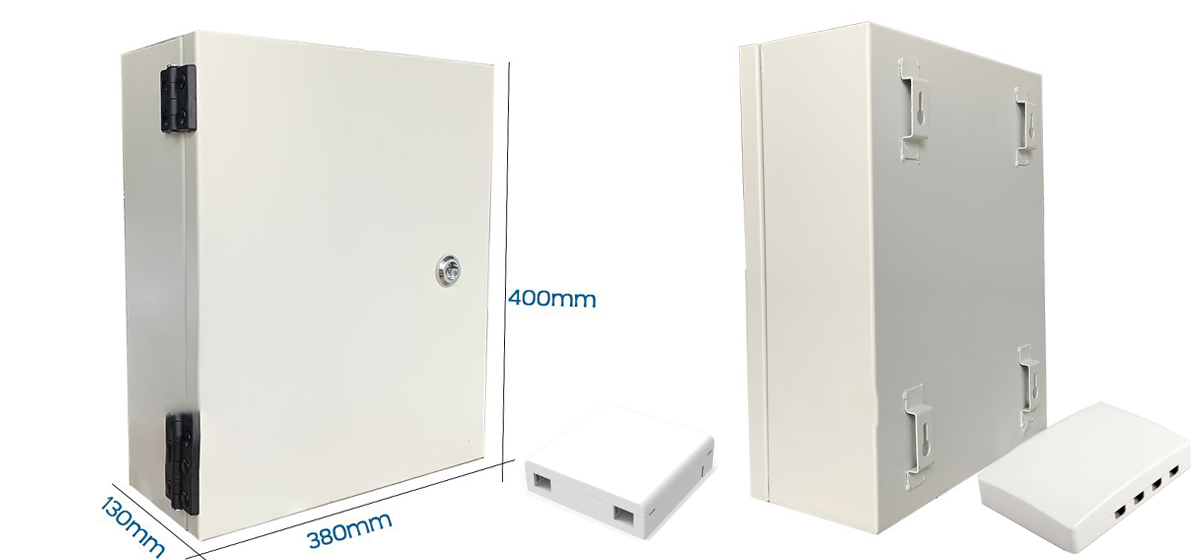

ODF treo tường thường sử dụng thiết kế giống như một hộp nhỏ có thể được lắp đặt trên tường và thích hợp để phân phối sợi quang với số lượng nhỏ. ODF gắn sàn sử dụng cấu trúc khép kín. Nó thường được thiết kế với dung lượng sợi quang tương đối cố định và hình thức đẹp.

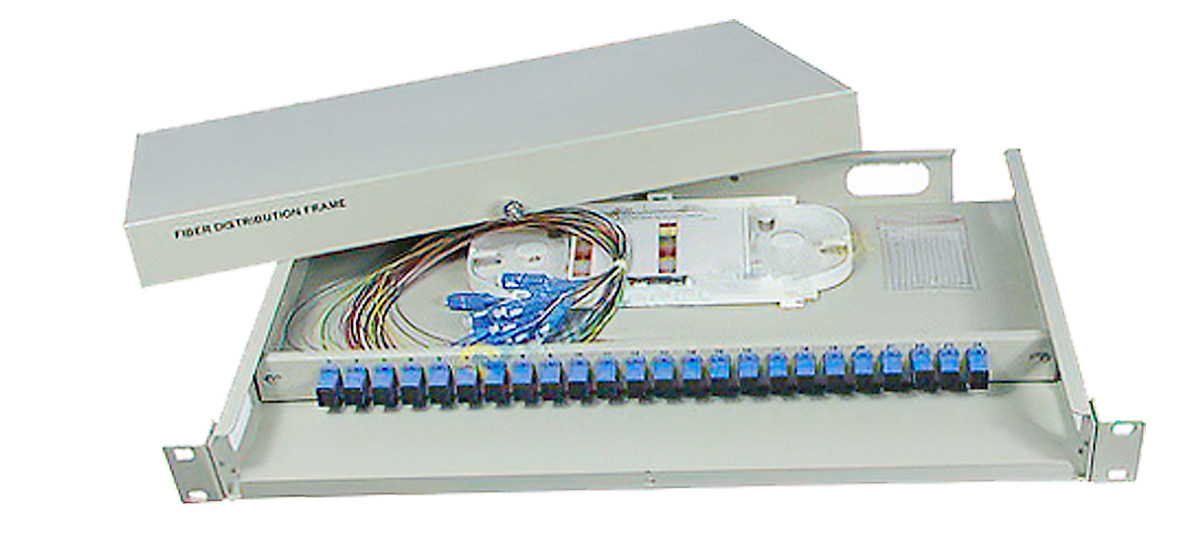

ODF gắn Rack
ODF lắp giá đỡ thường được thiết kế theo mô-đun với cấu trúc chắc chắn. Nó có thể được lắp đặt trên giá đỡ linh hoạt hơn tùy theo số lượng và thông số kỹ thuật của cáp quang. Loại hệ thống phân phối quang học này thuận tiện hơn và có thể cung cấp nhiều khả năng hơn cho các biến thể trong tương lai. Hầu hết các ODF gắn rack là 19 '', đảm bảo rằng chúng có thể được lắp đặt hoàn hảo trên rack truyền tiêu chuẩn thường được sử dụng.
Hướng dẫn lựa chọn ODF
Việc lựa chọn ODF không giới hạn về cấu trúc, nhiều yếu tố như ứng dụng cần được xem xét. Một số quan trọng nhất được giới thiệu như sau.
Số lượng sợi quang : với số lượng kết nối sợi quang ở những nơi như trung tâm dữ liệu tăng lên, nhu cầu về ODF mật độ cao trở thành xu hướng. Và việc tìm mua ODF 24 cổng, 48 cổng hay thậm chí 144 cổng cho cáp quang trên thị trường hiện nay là rất phổ biến . Trong khi đó, nhiều nhà cung cấp có thể cung cấp các ODF tùy chỉnh theo yêu cầu của khách hàng.
Khả năng quản lý : Mật độ cao là tốt nhưng việc quản lý không dễ dàng. ODF phải cung cấp một môi trường quản lý dễ dàng cho các kỹ thuật viên. Yêu cầu cơ bản là ODF phải cho phép dễ dàng truy cập vào các đầu nối ở phía trước và phía sau của các cổng đó để lắp và tháo. Điều này yêu cầu ODF phải dành đủ dung lượng. Ngoài ra, màu sắc của bộ điều hợp được lắp đặt trên ODF phải phù hợp với mã màu của đầu nối cáp quang để tránh kết nối sai.
Tính linh hoạt : như đã đề cập ODF gắn rack tương đối linh hoạt trong các ứng dụng với thiết kế mô-đun. Tuy nhiên, khía cạnh bao phấn có thể làm tăng tính linh hoạt của ODF một cách hiệu quả là kích thước cổng cho các bộ điều hợp trên ODF. Ví dụ, một ODF với các cổng có kích thước bộ điều hợp LC song công có thể được cài đặt với các bộ điều hợp LC, SC hoặc MRTJ song công. Có thể lắp ODF với các cổng có kích thước bộ điều hợp ST với cả bộ điều hợp ST và bộ điều hợp FC.
Bảo vệ : các khung phân phối quang tích hợp các kết nối sợi quang trong đó. Các kết nối cáp quang như nối ghép, đầu nối cáp quang thực sự rất nhạy cảm trong toàn bộ mạng truyền dẫn và liên quan trực tiếp đến độ ổn định và độ tin cậy của mạng. Do đó, một ODF tốt phải có thiết bị bảo vệ để ngăn các kết nối cáp quang bị hư hại do bụi hoặc căng thẳng.
Phần kết luận
ODF là khung phân phối cáp quang toàn diện và phổ biến nhất, có thể giảm chi phí và tăng độ tin cậy và tính linh hoạt của mạng cáp quang trong cả quá trình triển khai và bảo trì. ODF mật độ cao đang là xu hướng trong ngành viễn thông. Việc lựa chọn một ODF rất quan trọng và phức tạp, đòi hỏi sự cân nhắc đầy đủ bao gồm các ứng dụng và quản lý. Các yếu tố như cấu trúc, số lượng sợi và bảo vệ chỉ là những yếu tố cơ bản. ODF có thể đáp ứng các yêu cầu hiện tại và thách thức của việc phát triển và nới lỏng mở rộng trong tương lai mà không phải hy sinh mật độ hoặc quản lý cáp chỉ có thể được lựa chọn khi so sánh nhiều lần và xem xét đầy đủ.
|
