Nguyên lý của bộ mở rộng sợi quang

Bộ nối dài sợi quang, như tên gọi của nó, là thay thế cáp truyền thống làm phương tiện truyền dẫn bằng bộ nối dài sử dụng sợi quang làm phương tiện truyền dẫn; đầu phát của bộ nối dài sợi quang chuyển đổi tín hiệu đầu vào thành tín hiệu quang, và đầu nhận có nhiệm vụ chuyển tín hiệu quang thành tín hiệu ban đầu, Vì vậy, nó thường được sử dụng theo cặp; So với các bộ nối dài cáp mạng truyền thống, bộ nối cáp quang có khoảng cách truyền xa hơn, tín hiệu tương đối ổn định, không dễ bị méo, chống nhiễu.

Phạm vi sử dụng của nối dài sợi quang

        Thông qua nguyên lý của bộ nối dài sợi quang được hiểu ở trên, nó có thể được ứng dụng trong nhiều lĩnh vực, chẳng hạn như bộ mở rộng sợi quang DP thông dụng, bộ mở rộng sợi quang HDMI, bộ mở rộng sợi quang HDMI KVM, bộ mở rộng sợi quang USB, bộ mở rộng sợi quang VGA, VGA KVM quang bộ mở rộng sợi quang, bộ mở rộng sợi quang DVI, bộ mở rộng sợi quang DVI KVM, bộ mở rộng sợi quang âm thanh một chiều, bộ mở rộng sợi quang âm thanh hai chiều, v.v.

Phương thức kết nối bộ nối dài sợi quang

 Cách kết nối và sử dụng bộ mở rộng cáp quang cũng khá đơn giản. Các bước thực hiện gần đúng như sau: Kiểm tra mô tả giao diện ==> Kết nối theo sơ đồ kết nối ==> Kết nối nguồn điện ==> Kết nối hoàn thành

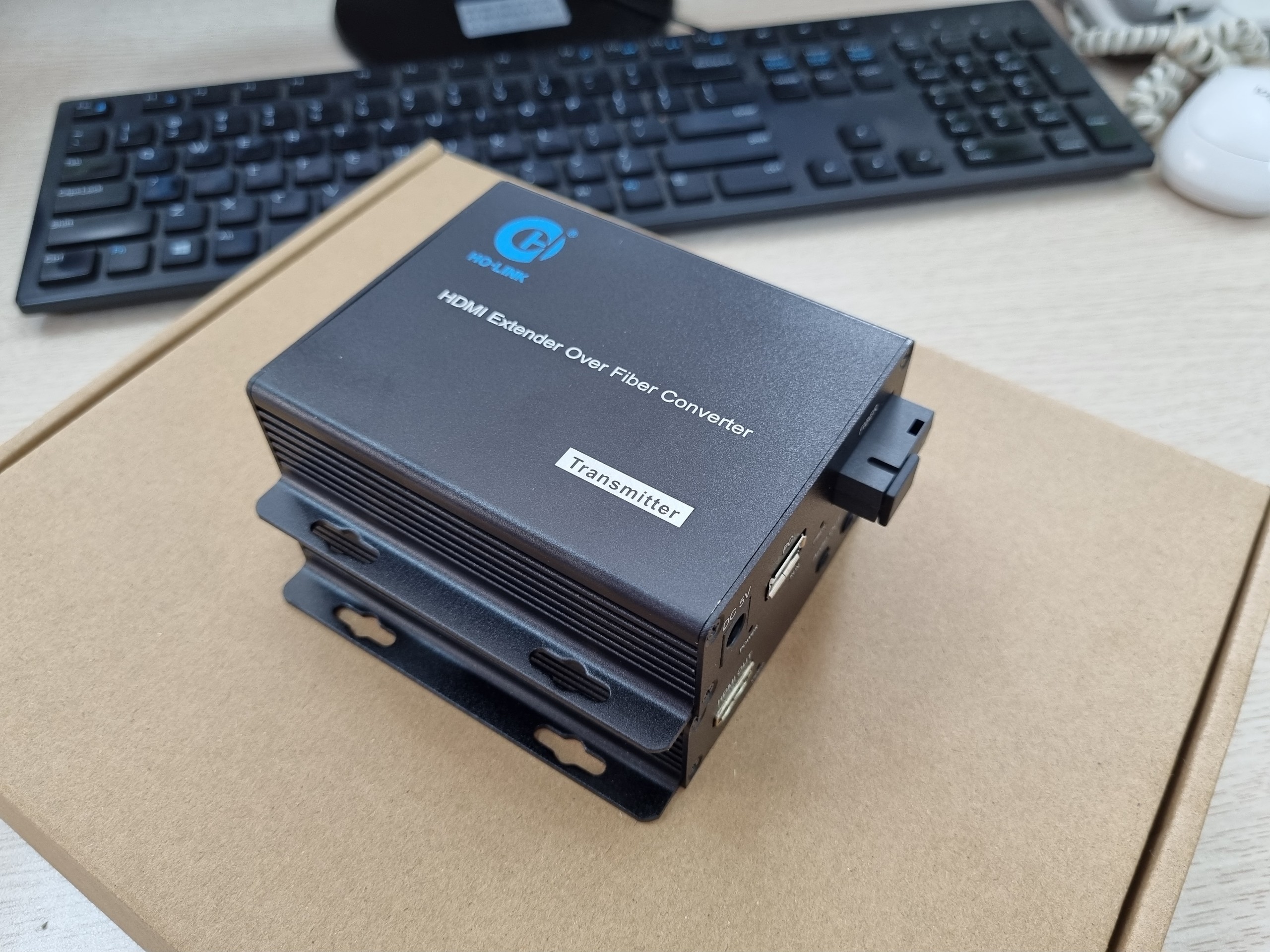

        Bài viết này sẽ lấy bộ mở rộng sợi quang HDMI KVM HL-HDMI-1USB-20TR  do Thiên Tân Telecom cung cấp làm ví dụ để hướng dẫn bạn cách kết nối bộ mở rộng sợi quang. Trước hết, chúng ta hãy xem mô tả giao diện của bộ nối dài cáp quang để xem có những chức năng và chức năng nào.

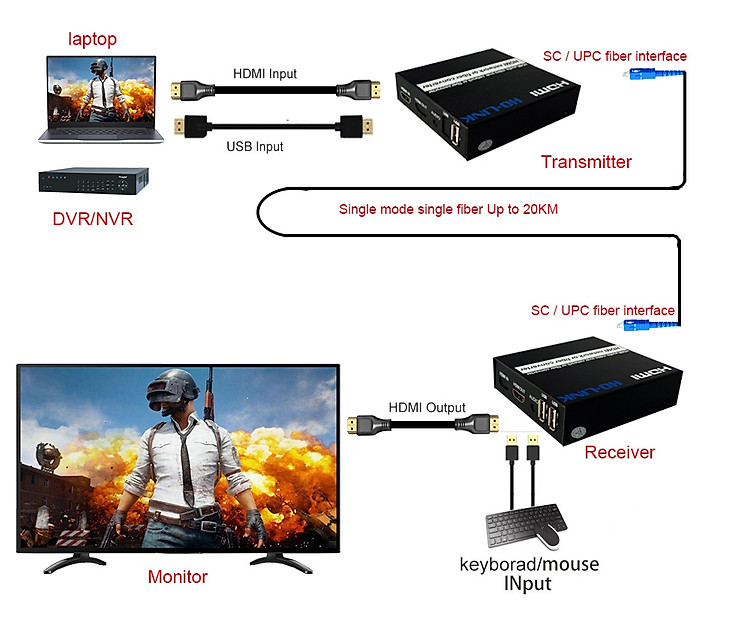

Qua sơ đồ giới thiệu giao diện bộ mở rộng cáp quang trên, chúng ta đã biết rõ ràng giao diện nào kết nối với đầu vào tín hiệu HDMI, giao tiếp nào kết nối với đầu ra tín hiệu HDMI, giao tiếp nào kết nối với USB chủ, giao tiếp nào kết nối với chuột và bàn phím USB, và kết nối với cáp quang. , Chúng ta hãy xem sơ đồ sơ đồ của bộ nối dài sợi quang

Qua sơ đồ giới thiệu giao diện bộ nối dài cáp quang và sơ đồ kết nối bộ mở rộng cáp quang chúng ta đã có thể kết nối và sử dụng bình thường. Nói chung, đầu truyền được kết nối với đầu vào HDMI và USB chủ, và đầu nhận được kết nối với đầu ra HDMI để kết nối các thiết bị hiển thị HDMI. Cũng như chuột và bàn phím kết nối cổng USB, sau khi kết nối xong dùng dây cáp quang nối giữa thiết bị phát và đầu thu, sau đó nối dây đất, sau đó bật nguồn là có thể sử dụng bình thường. Nếu bạn cần hiểu thêm hoặc có ý kiến ​​khác, vui lòng để lại lời nhắn trong khu vực bình luận.
