Máy đo công suất quang (OPM):Sử dụng kiểm tra cáp quang
|

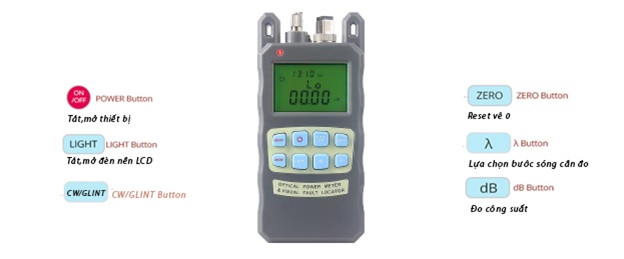

Máy đo công suất quang (OPM), còn được gọi là máy đo công suất quang hoặc máy kiểm tra OPM, là một thiết bị kiểm tra dùng để đo chính xác công suất của thiết bị cáp quang, hoặc công suất của tín hiệu quang đi qua cáp quang.Máy kiểm tra cáp quang được sử dụng để cài đặt, gỡ lỗi và bảo trì bất kỳ mạng cáp quang nào. Và nó có thể tương thích với nhiều kiểu đầu nối khác nhau như SC, ST, FC, v.v. Nói chung, có năm nút trên máy đo công suất quang: nút POWER, nút LIGHT, nút dB, nút ZERO và nút λ. Các chức năng của mỗi nút được hiển thị bên dưới:
Đơn vị định mức của đồng hồ đo công suất quang được biểu thị bằng đơn vị dBm trên màn hình OPM là một cách trực quan để đo công suất quang. “M” tính bằng dBm đề cập trong công suất tham chiếu là 1 miliwatt. Như vậy nguồn có mức công suất 0 dBm có công suất là 1 miliwatt. Tương tự như vậy, -10 dBm là 0,1 miliwatt và +10 dBm là 10 miliwatt. Số càng âm thì tổn thất càng cao. Mặc dù khi ta đo kiểm tra OPM đo lường một số âm cho sự suy hao, nhưng nó được quy ước là một số dương. Ví dụ, nếu số hiển thị của đồng hồ đo công suất quang là “-3,0 dB”, thì mức suy hao là 3,0 dB. Bảng dưới đây cho thấy sự khác biệt trong một số hệ thống truyền thông cáp quang điển hình.
Quy trình kiểm tra đồng hồ đo công suất sợi quang Để kiểm tra hiệu suất đầu cuối của hệ thống cáp quang, cần có hai thiết bị cầm tay - một máy kiểm tra OPM và thiết bị soi quang .Thiết bị cung cấp ánh sáng soi quang sẽ gửi một bước sóng ánh sáng xuống sợi quang. Ở đầu kia của cáp, đồng hồ đo công suất sẽ đọc ánh sáng đó hoặc đọc mức công suất quang và xác định mức suy hao tín hiệu.Sự suy hao sợi quang sẽ thay đổi theo bước sóng, máy đo công suất quang phải sử dụng cùng bước sóng với bước sóng được sử dụng bởi thiết bị phát nguồn sáng. Ví dụ: nếu nguồn sáng hoạt động ở bước sóng 1310nm, thì đồng hồ đo công suất quang cũng nên được đặt thành thử nghiệm 1310nm.

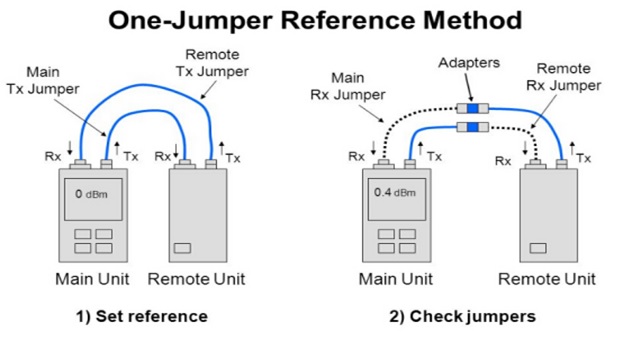

Đo công suất và kiểm tra nguồn sáng, còn được gọi là phương pháp một jumper, là cách chính xác nhất để đo mức suy hao tín hiệu đầu cuối của sợi quang, được gọi là suy hao. Dưới đây là danh sách các giới hạn suy hao chèn TIA / EIA-568 cho các thành phần khác nhau. Các cài đặt hoặc giao thức cụ thể có thể áp đặt các giới hạn nghiêm ngặt hơn. Ngân sách tổn thất (giới hạn đặc tả TIA / EIA)
Kết quả thử nghiệm phải được so sánh với phụ cấp suy giảm liên kết được tính như sau: Cho phép suy giảm liên kết (dB) = Cho phép suy giảm cáp (dB) + Cho phép suy hao khi chèn đầu nối (dB) + Cho phép suy hao mối nối (dB)
