Khi nào nên chọn bộ chuyển đổi quang điện công nghiệp?

Bộ chuyển đổi quang điện công nghiệp và thương mại: Sự khác biệt là gì?

Bộ chuyển đổi quang điện công nghiệp và thương mại được trang bị các chức năng giống nhau, nhưng bộ chuyển đổi quang điện công nghiệp hỗ trợ nhiệt độ hoạt động rộng hơn từ -40 ℃ đến 85 ℃ và dải điện áp cao hơn 12-48 VDC. Bên cạnh đó, bộ chuyển đổi quang điện công nghiệp được trang bị nguồn điện với khả năng chống sét và chống sét lan truyền không thấp hơn 4KV và bảo vệ IP40, đảm bảo chuyển đổi ổn định và đáng tin cậy ngay cả trong các khu vực ngoài trời nguy hiểm, chẳng hạn như khoan dầu / khí, khai thác mỏ, theo dõi thời tiết và Sớm. Sự khác biệt của bộ chuyển đổi quang điện công nghiệp và thương mại được liệt kê trong biểu đồ bên dưới.

Khi nào nên chọn Bộ chuyển đổi quang điện công nghiệp trong hệ thống mạng?

Bộ chuyển đổi quang điện công nghiệp có thể giúp loại bỏ Nhiễu điện từ (EMI) và Nhiễu tần số vô tuyến (RFI), bảo vệ khỏi khí thải độc hại và ngăn ngừa nhiệt độ khắc nghiệt & bụi trong nhiều môi trường công nghiệp, như sản xuất, xử lý nước thải, kiểm soát giao thông ngoài trời, an ninh và giám sát, tòa nhà tự động hóa, ứng dụng quân sự, tự động hóa nhà máy và những thứ khác. Các mô tả sau đây cho thấy bốn kịch bản ứng dụng điển hình của bộ chuyển đổi quang điện công nghiệp.

Loại bỏ EMI & RFI: Kiến trúc điểm-điểm trong sản xuất

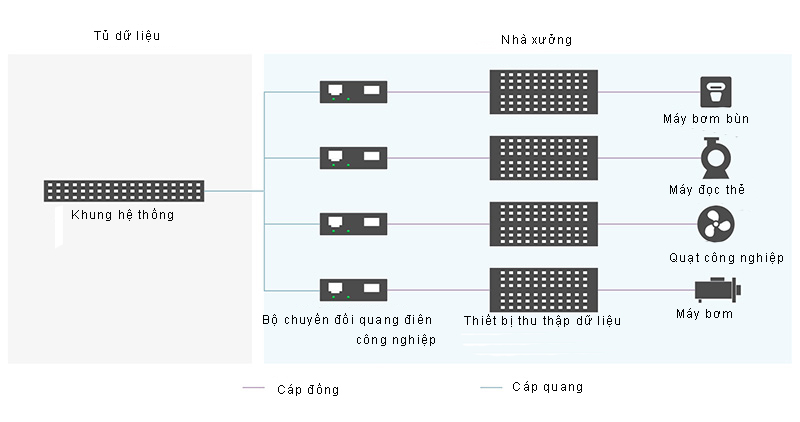

Trong một số nhà máy hoặc khu vực sản xuất, một số thiết bị cần được kết nối với nhau. Điều này sẽ tạo ra EMI và RFI có tác động xấu đến việc truyền dữ liệu qua hệ thống cáp đồng. Trong trường hợp này, cần phải đi cáp quang để loại bỏ bất kỳ ảnh hưởng nào của EMI và RFI đến việc truyền dữ liệu. Hình dưới đây mô tả các bộ chuyển đổi quang điện công nghiệp trong sản xuất với cấu trúc điểm-điểm. Bộ chuyển đổi quang điện được sử dụng để cho phép các thiết bị cũ có giao diện đồng kết nối với giao diện quang để mở rộng khoảng cách. Các kiến ​​trúc điểm-điểm có các liên kết trực tiếp từ khung hệ thống điểm đến các phần tử trên sàn nhà máy.

Bảo vệ khỏi khí thải độc hại: Ứng dụng xử lý nước thải

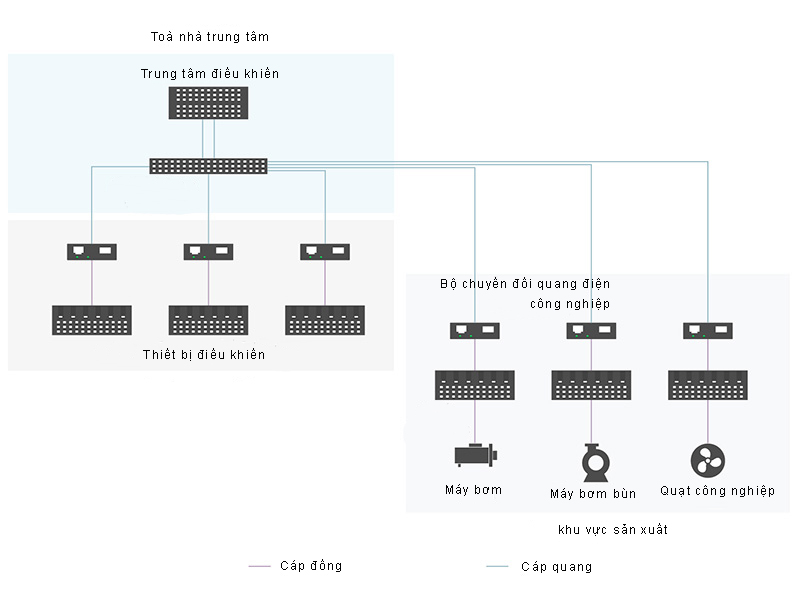

Xử lý nước thải là cần thiết để bảo vệ môi trường nhằm ngăn ngừa phát thải các chất độc hại. Trong môi trường nước thải như vậy, bộ chuyển đổi quang điện công nghiệp có thể cung cấp khả năng kiểm soát tốt hơn đối với các địa điểm từ xa. Có các trạm PLC (Bộ điều khiển Logic Lập trình) kế thừa được đặt tại tòa nhà xử lý, tòa nhà bảo trì và một nhà máy chính trong hình sau. Các PLC có giao diện nối tiếp và được kết nối với bộ điều khiển chính trong mỗi tòa nhà. Và các bộ chuyển đổi quang điện công nghiệp được kết nối với PLC để kiểm soát tập trung dự án xử lý nước thải. Việc thực hiện này cho phép nhà máy xử lý nước thải kết hợp các thiết bị hiện có của họ, đồng thời giảm chi phí và cho phép phát triển trong tương lai.

Hình 2: Ứng dụng bộ chuyển đổi quang điện công nghiệp trong xử lý nước thải

Ngăn chặn nhiệt độ khắc nghiệt và bụi: Ứng dụng kiểm soát giao thông ngoài trời

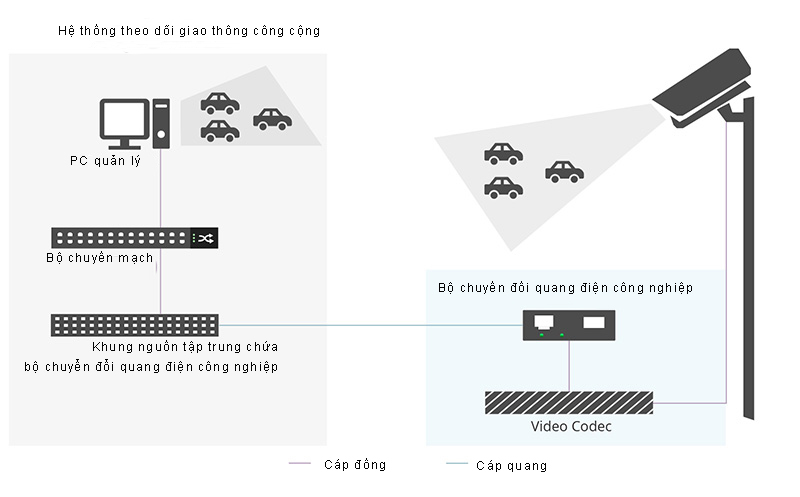

Các ứng dụng ngoài trời chủ yếu quan tâm đến nhiệt độ, vì các yếu tố như độ ẩm, bụi bẩn và mảnh vỡ được giảm thiểu khi sử dụng vỏ bọc thiết bị. Bộ chuyển đổi quang điện công nghiệp hỗ trợ nhiệt độ hoạt động rộng và đi kèm với vỏ hợp kim, phù hợp với các mạng ngoài trời, chẳng hạn như điều khiển giao thông, theo dõi thời tiết, v.v. Chúng ta có thể thấy từ hình bên dưới, hệ thống điều khiển giao thông sử dụng giao diện đồng trục hoặc nối tiếp để kết nối giữa các thiết bị dữ liệu giao thông ngoài trời và trung tâm điều khiển. Bộ giải mã video trong ứng dụng này chuyển đổi tín hiệu video tương tự thành tín hiệu Ethernet. Sau đó, các bộ chuyển đổi quang điện công nghiệp đạt được sự chuyển đổi từ đồng sang sợi quang, một khung chuyển đổi quang điện truyền thông công nghiệp được quản lý nằm trong tủ dữ liệu tại trung tâm điều khiển chấp nhận tín hiệu sợi quang, chuyển đổi nó.

Hình 3: Ứng dụng chuyển đổi quang điện công nghiệp trong điều khiển giao thông

Bảo vệ chống sét và chống sét: Ứng dụng an ninh và giám sát

Bộ chuyển đổi quang điện công nghiệp có thể được áp dụng để theo dõi các điều kiện xấu vì chúng hỗ trợ chống sét lan truyền và chống sét, có thể chống lại sự phơi nhiễm ăn mòn. Một ứng dụng giám sát và bảo mật được minh họa trong sơ đồ. Các điểm truy cập WiFi được lắp đặt trên tòa nhà để cung cấp mạng không dây cho từng văn phòng. Và cáp quang điểm-điểm được kết thúc bằng bộ chuyển đổi quang điện công nghiệp PoE được triển khai gần nguồn điện AC hoặc DC thuận tiện. Sau đó, bộ chuyển đổi quang điện công nghiệp PoE chuyển đổi tín hiệu quang thành tín hiệu điện và đồng thời cung cấp Nguồn qua Ethernet với cổng RJ45 kép để cấp nguồn cho hai điểm truy cập WiFi. Sau đó, họ có thể cung cấp kết nối cáp quang và nguồn PoE cho các camera giám sát IP để theo dõi tình trạng của các trang web từ xa.

Hình 4: Ứng dụng chuyển đổi quang điện công nghiệp trong giám sát

Phần kết luận

Các bộ chuyển đổi quang điện công nghiệp được trang bị phạm vi nhiệt độ làm việc rộng hơn, đồng thời chống sét và chống sét lan truyền, làm cho chúng phù hợp hơn để áp dụng trong các điều kiện khắc nghiệt để mở rộng khoảng cách truyền. Bên cạnh đó, việc triển khai liên tục các bộ chuyển đổi quang điện sợi quang trong môi trường độc hại dự kiến ​​sẽ đẩy nhanh hơn nữa nhu cầu thị trường bộ chuyển đổi quang điện công nghiệp.
