Hướng dẫn HDMI Splitter 1 vào 4 ra DTECH DT-7144

Giới thiệu

Bộ chia HDMI DTECH DT-7144 gồm 1 cổng hdmi vào và phân phối ra 4 cổng hdmi ra . Bộ chia này hỗ trợ các tiêu chuẩn cụ thể của HDMI tiêu chuẩn, chẳng hạn như tốc độ dữ liệu tối đa 10,2Gbps, màu sâu 12 bit, 3D, lipsync, định dạng âm thanh HD lossless

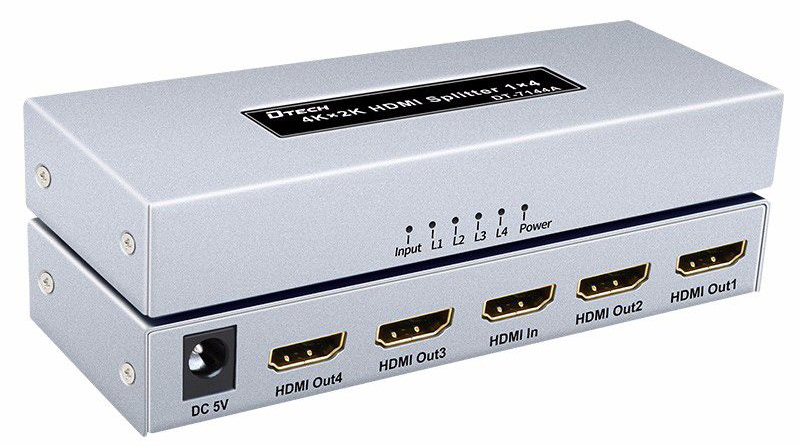

Bộ chia HDMI 1 vào 4 ra DTECH DT-7144

Đặc trưng

01. Một đầu vào HDMI, bốn đầu ra HDMI

02.Độ phân giải đầu vào / đầu ra tối đa 4K * 2K @ 30Hz

03.COMPLIANT HDMI 1.4

04. Hỗ trợ 3D

05. Hỗ trợ 24/30/36 màu đậm lớn

06.Tương thích với các thiết bị HDCP

07 Định dạng âm thanh: LPCM7.1 / DTS / DOLBYAC3 / DSD / DTSHD / DolbytrueHD

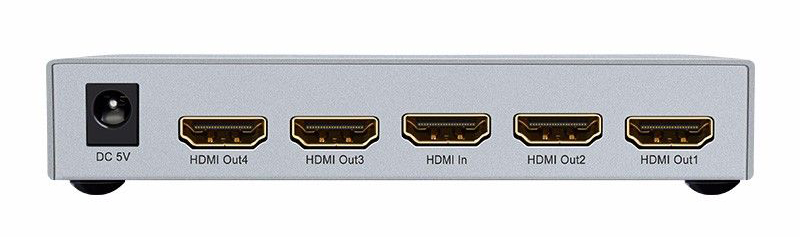

Giới thiệu giao diện bộ chia HDMI

① HDMI xuất ra 1/2/3/4 ： sử dụng cáp HDMI liên kết với đầu cắm HDMI, chẳng hạn như màn hình LCD và máy chiếu.

② Đầu vào HDMI ： sử dụng cáp HDMI để kết nối với nguồn HDMI, như PC, đầu DVD, Blue-ray Player, máy tính xách tay, v.v.

③ Chỉ báo đầu vàoHDMI ： Đèn LED bật sáng có nghĩa là đầu vào HDMI đã được kết nối.

④Các chỉ báo đầu raHDMI 1/2/3/4 ： Đèn LED bật sáng nghĩa là đã kết nối đầu ra HDMI.

⑤Chỉ báo nguồn ： Đèn LED bật sáng có nghĩa là đầu vào nguồn được kết nối.

⑥Power In ： kết nối với bộ đổi nguồn.

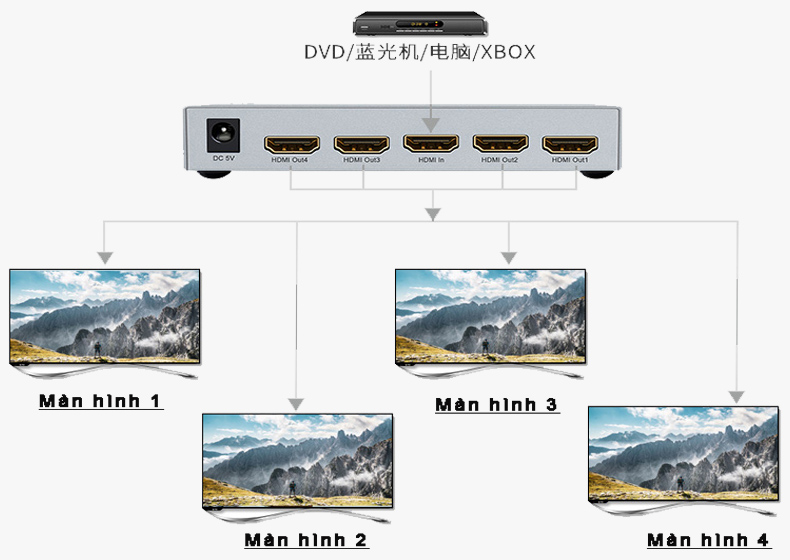

Bản vẽ kết nối:

Hoạt động Mô tả

01. Sử dụng cáp HDMI để kết nối nguồn HDMI với đầu vào HDMI của bộ chia.

02. Sử dụng (các) cáp HDMI để kết nối (các) đầu ra HDMI của bộ chia với màn hình.

03 Bộ đổi nguồn cắm vào.

04. Sẵn sàng sử dụng.

Thông số kỹ thuật

Đầu vào ： HDMI * 1

Đầu ra ： HDMI * 4

Độ phân giải video đầu vào ： 480I ， 480P ， 576I ， 576P ， 720I ， 720P ， 1080I ， 1080P, 4K

Độ phân giải video đầu ra ： 480I ， 480P ， 576I ， 576P ， 720I ， 720P ， 1080I ， 1080P, 4K

Phiên bản HDMI ： HDMI 1.4

Đầu vào cáp HDMI dài le ： ≤8m AWG24 Cáp tiêu chuẩn HDMI

Đầu ra cáp HDMI dài le ： ≤8m AWG24 Cáp tiêu chuẩn HDMI

Bộ đổi nguồn, đầu vào AC 100-240V 50 / 60Hz, đầu ra DC 5V / 1A

Nhiệt độ làm việc ： 0 ~ 40 ℃

Độ ẩm làm việc ： 5 ~ 85% RH （không ngưng tụ）
