Hướng dẫn sử dụng dụng cụ kéo cáp quang.

Có rất nhiều thủ thuật lắp đặt cáp quang , chẳng hạn như xác nhận chất lượng của cáp quang trước và sau khi lắp đặt, tránh lãng phí cáp quang hoặc kéo vượt quá, ... Bài đăng này sẽ minh họa lý do tại sao chúng ta cần dùng kẹp kéo khi kéo cáp quang và cách lắp đặt kẹp kéo cáp quang đúng cách chi tiết.

Tại sao chúng ta nên sử dụng kẹp kéo cáp quang?

Trong nhiều trường hợp, nếu khoảng cách kéo ngắn (dưới 1000m) và đường đi thẳng, người ta có thể kéo cáp quang bằng tay mà không cần bất kỳ dụng cụ nào. Chỉ khi cần thêm lực cơ học hoặc khoảng cách dài cáp quang dài cho một lực kéo, thì mới cần đến các dụng cụ kéo bên ngoài.

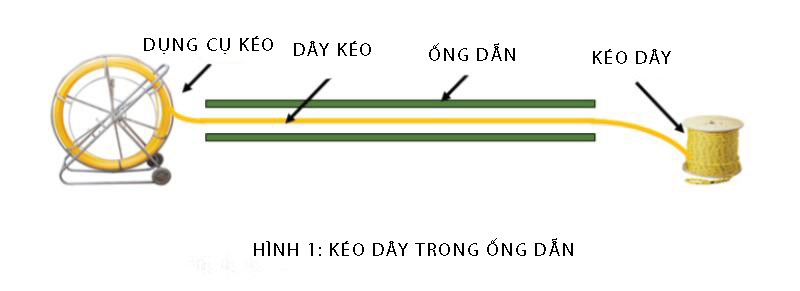

Nhiều loại dây kéo / dây thừng / băng khác nhau đã được sử dụng thành công với cáp quang. Khi kéo cáp quang , chúng thường được đề cập đến. Và những sợi dây kéo này thường được kéo qua các ống dẫn để đảm bảo một đường kéo thẳng như hình dưới đây.

Vì dây kéo có đường kính nhỏ có thể cắt ống dẫn bên trong và khi được kéo nên cần phải bôi trơn dây kéo.

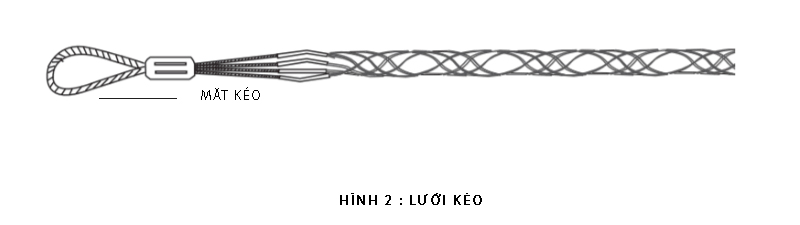

Ngoài ra, cần kéo lưới thép và xoay ly khai cũng được khuyến khích trong quá trình kéo cáp. Trục kéo bên ngoài (hình 2) được thiết kế để khóa và siết chặt cáp quang dưới dạng tải trọng kéo. Đầu kéo của chuôi là một vòng để gắn băng kéo hoặc dây.

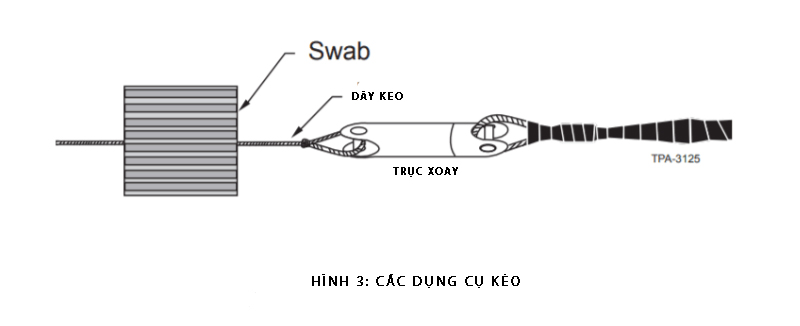

Các chuôi kéo có thể cung cấp sự kết hợp hiệu quả của lực kéo với sợi aramid và sợi trung tâm của cáp quang. Trục xoay được lắp đặt giữa dây kéo và chuôi kéo đảm bảo xoắn trong dây kéo không bị dịch cáp quang. Và có thể sử dụng khớp xoay để đảm bảo không vượt quá lực căng tối đa của cáp. Trong quá trình kéo thủ công, lực kéo được áp dụng cao hơn định mức độ kéo của cáp có thể làm hỏng cáp và ảnh hưởng tiêu cực đến tuổi thọ của nó. Đặc trưng với độ bền kéo khác nhau, các đầu xoay ly khai sẽ bị gãy, nếu lực căng quá tải nhiều lần xuất hiện trong quá trình kéo cáp. Ví dụ, nếu độ bền kéo của cáp là 2700N và khớp xoay đột phá được sử dụng có độ bền kéo cố định là 2500N, khi lực kéo cáp vượt quá 2500N, khớp xoay sẽ bị gãy,

Làm thế nào để cài đặt kẹp kéo đúng cách?

Quy trình này cung cấp hướng dẫn lắp đặt tay cầm kéo lưới thép trên cáp quang đệm chặt nhiều sợi không được kết nối. Ví dụ về các loại cáp như vậy bao gồm cáp có đệm chặt, cáp unitized và cáp đứt.

Bước 1: chọn kềm kéo có độ dài phù hợp.

Việc lựa chọn tay cầm dựa trên đường kính bên ngoài của cáp quang. Đo đường kính cáp và xác định độ bám thích hợp bằng cách xác định đường kính trong bảng dưới đây.

Bước 2: Kiểm tra tay cầm xem có hư hỏng

Kiểm tra kềm kéo xem có  các hư hỏng như đứt dây, phồng do căng, rỉ sét,… Nếu không có hư hỏng thì tiếp tục bước tiếp theo. Nếu không, bạn có thể phải thay đổi cách cầm vợt khác.

Bước 3: thắt chặt dây

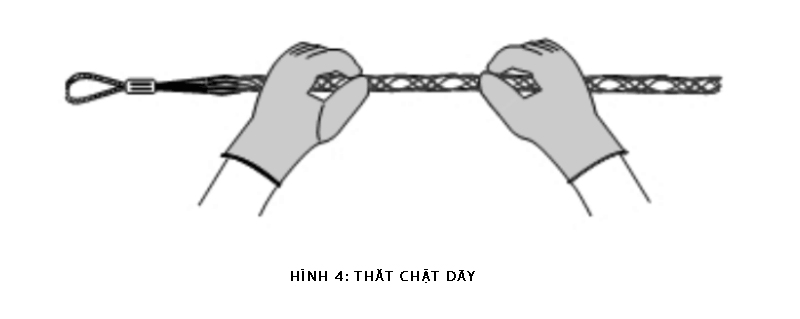

Nắm chặt mắt kéo bằng một tay và dùng tay kia vuốt phẳng lưới để thắt chặt các dây. Trong quá trình thực hiện, nên đeo găng tay để tay không bị thương.

Bước 4: Cắt cáp quang

Cắt phần cuối của cáp bằng máy cắt bên để loại bỏ  ống, sợi, bộ phận cường lực hoặc lớp bảo vệ nhô ra.

Bước 5: Đánh dấu và lắp cáp vào chuôi

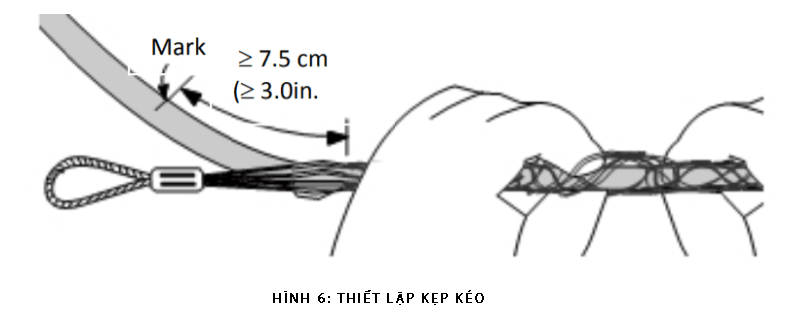

Đánh dấu dây cáp bằng một nửa chiều dài của diện tích lưới của báng cầm. Sau đó, “đi” cáp qua báng cho đến khi vạch cách đầu lưới thép ít nhất 3 inch (7,5 cm).

Bước 6: Gỡ vỏ bọc bảo vệ đến vạch

Tháo lớp bảo vệ / vỏ bọc khỏi đầu (điểm cắt) của cáp cho đến vạch.

Lưu ý: Nếu cáp không phải là cáp unitized, trước tiên hãy tháo vỏ bọc dài 6 inch (15 cm) và dán các thành phần cáp lại với nhau bằng băng keo. Sau đó, cởi bỏ vỏ bọc còn lại.

Bước 7: quấn lõi sợi

Quấn một lớp băng ma sát trên toàn bộ chiều dài của lõi sợi bị lộ ra ngoài do việc tháo vỏ bọc. Xin lưu ý rằng không thể thay thế băng ma sát bằng băng dính điện màu đen, bề mặt bên ngoài trơn trượt có thể ảnh hưởng đến hiệu suất của kềm kéo.

Bước 8: quấn / bao quanh lõi cáp đã được tháo áo khoác

Tiếp tục “đi bộ” báng để bao quanh lõi cáp bọc băng ma sát. Làm mịn lưới trở lại lõi cáp và thắt chặt lưới chống lại nó.

Bước 9: thắt chặt toàn bộ cáp và lưới với nhau

Quấn băng từ phía bên kia của cáp (phía có vỏ bọc cáp) đến đầu của báng cầm. Điểm bắt đầu của gói cáp cách lưới ít nhất 1 inch (2,5 cm).

Bước 10: Kết thúc quá trình cài đặt kẹp kéo

Kết nối mắt kéo / tay kéo với trục xoay ổ bi thích hợp và băng / dây kéo để hoàn thành việc lắp đặt tay nắm.

Sau khi lắp đặt chuôi kéo đúng cách, người ta có thể bắt đầu kéo cáp. Để đảm bảo không vượt quá lực kéo tối đa của cáp quang, thiết bị giám sát lực căng là quan trọng. Thông thường, một tời có lực căng tối đa đã hiệu chỉnh là một quy trình có thể chấp nhận được đối với màn hình. Cũng có thể sử dụng lực kế hoặc máy đo độ căng trên dây để theo dõi lực căng của dây kéo gần tời. Cuối cùng nhưng không kém phần quan trọng, hãy cắt 36 inch (91 cm) của cáp quang phía sau chuôi kéo và đặt một nắp bảo vệ lên đầu cáp để ngăn nước hoặc bụi bẩn xâm nhập sau khi kết thúc kéo.
