Bộ chuyển đổi quang điện Ethernet thường được sử dụng theo cặp để cho phép các mạng dựa trên đồng giao tiếp trong cấu trúc liên kết sợi đồng, do đó mở rộng khoảng cách truyền. Tuy nhiên, trong mạng Bộ chuyển đổi quang điện khi ghép nối như vậy, nếu liên kết cáp quang hoặc đồng ở một bên bị lỗi, thiết bị ở bên kia sẽ tiếp tục hoạt động mặc dù không có dữ liệu truyền đi và sẽ không báo lỗi cho quản trị viên hệ thống. Chức năng FEF và LFP trên bộ chuyển đổi quang điện giải quyết hoàn hảo vấn đề này

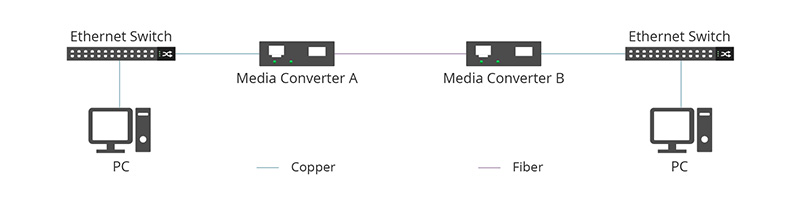

Hình 1: Hoạt động bình thường của Bộ chuyển đổi quang điệnđược ghép nối

FEF trên Bộ chuyển đổi quang điện tiện sợi quang

FEF đại diện cho Far End Fault. Đây là một giao thức tuân theo tiêu chuẩn IEEE 802.3u để nhận biết lỗi liên kết dữ liệu từ xa trong mạng. Với chức năng FEF trên bộ chuyển đổi phương tiện, người quản trị mạng rất dễ dàng phát hiện ra các lỗi trên các liên kết của Bộ chuyển đổi quang điện sợi quang. Khi phát hiện lỗi liên kết sợi quang, Bộ chuyển đổi quang điện ở phía này sẽ truyền tín hiệu qua kết nối sợi quang đến  Bộ chuyển đổi quang điện ở phía kia,rằng lỗi đã xảy ra. Khi đó, cả hai liên kết đồng được kết nối với liên kết cáp quang sẽ tự động bị ngắt kết nối. Bằng cách sử dụng Bộ chuyển đổi quang điện FEF, lỗi trên liên kết có thể được phát hiện và khắc phục sự cố ngay lập tức, ngăn không cho dữ liệu được truyền đến một liên kết bị lỗi bằng cách cắt liên kết bị lỗi và gửi lỗi đầu cuối đến bộ chuyển đổi.

Hoạt động của FEF trên Media Converter

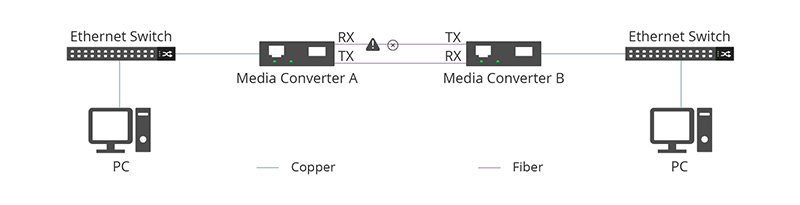

1. Nếu có lỗi xảy ra ở đầu cuối RX của kết nối sợi quang, FEF Media Converter A sẽ phát hiện

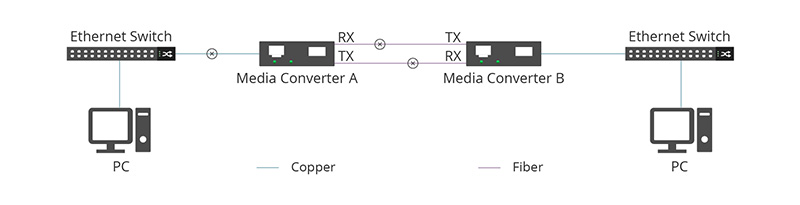

2. Sau đó Media Converter A gửi lỗi đầu xa tới Media Converter B để thông báo rằng lỗi đã xảy ra ở đầu RX, điều này sẽ vô hiệu hóa việc truyền cáp quang TX của Media Converter A.

3. Media Converter A gỡ bỏ liên kết đồng của nó. Trên công tắc Ethernet tương ứng, chỉ báo LED hiển thị trạng thái đã ngắt kết nối liên kết.

4. Ở phía bên kia, Media Converter B cũng gỡ bỏ liên kết đồng của nó. Chỉ báo LED của công tắc được kết nối hiển thị một liên kết ở tầng dưới.

LFP trên Media Converter

LFP (Link Fault Pass Through) có nghĩa là lỗi liên kết của Bộ chuyển đổi quang điện ở một bên (phía cục bộ) sẽ được chuyển đến Bộ chuyển đổi quang điện ở phía bên kia (đầu cuối). Nó được sử dụng để giám sát các liên kết đồng kết nối với Bộ chuyển đổi quang điện từ thiết bị cục bộ. Khi một liên kết đồng bị lỗi, Bộ chuyển đổi quang điện sẽ chuyển trạng thái không thành công trong suốt liên kết, lấy liên kết sợi ở giữa và liên kết đồng ở đầu đối diện. Do đó, chức năng LFP trên Bộ chuyển đổi quang điện có thể cảnh báo ngay lập tức cho quản trị viên mạng về sự cố liên kết và đưa ra giải pháp hiệu quả để giám sát mạng, có thể giảm thiểu tổn thất do sự cố liên kết gây ra.

Hoạt động của LFP trên Media Converter

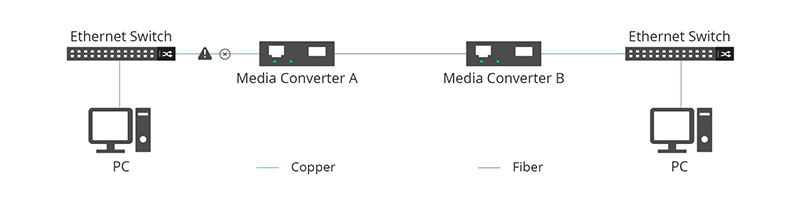

1. Cáp đồng sang Media Convert A bị lỗi

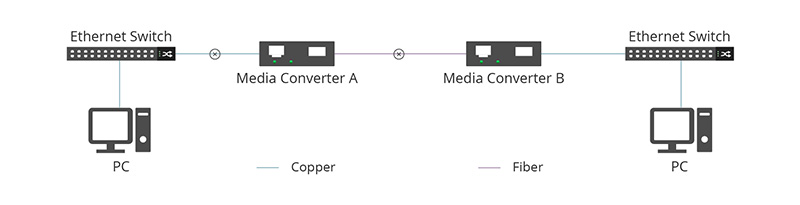

2. LFP Media Converter A thông báo cho Media Converter B về lỗi liên kết đồng và tắt kết nối cáp quang với Media Converter B.

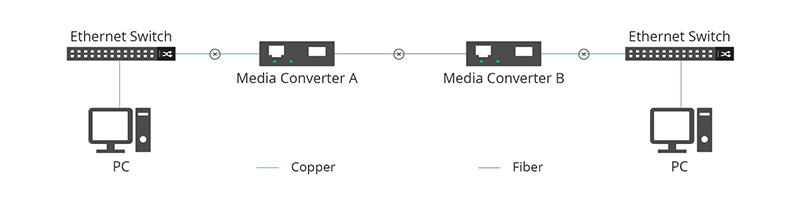

3. Media Converter B vô hiệu hóa kết nối đồng của nó, công tắc bên phải sẽ hiển thị trạng thái liên kết xuống trên chỉ báo LED tương ứng.

Ghi chú:

• Nếu bạn định bật chức năng FEF và LFP trên bộ chuyển đổi phương tiện, hãy đảm bảo sử dụng Bộ chuyển đổi quang điện Ethernet-sang sợi quang làm một cặp và cả hai thiết bị phải hỗ trợ FEF và LFP. Ngoài ra, hãy nhớ chọn cùng một thương hiệu và mô hình cho hai bên của kết nối.
• Kiểm tra các chức năng bạn định sử dụng trước khi thực sự triển khai các chức năng trên một mạng đang hoạt động.
• Đảm bảo tìm kiếm lời khuyên chuyên gia từ nhà cung cấp hệ thống của bạn.



Kết luận

Cả hai chức năng FEF và LFP trên Bộ chuyển đổi quang điện đều có tầm quan trọng thiết yếu. Các Bộ chuyển đổi quang điện FEF và LFP được các quản trị viên mạng ưu ái rất nhiều trong việc chẩn đoán và khắc phục sự cố mất mạng, do đó thúc đẩy hoạt động bình thường của toàn bộ liên kết.
