Giới thiệu bộ chia HDMI 1 trong 8 ra

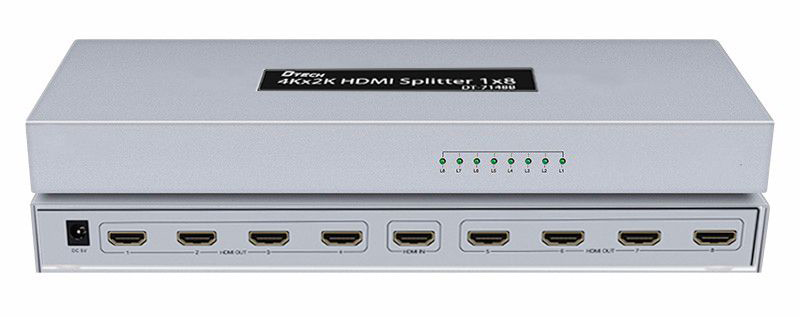

 Bộ chia HDMI 1 đầu vào và 8 đầu ra  DTECH DT-7148B là thiết bị có thể phân phối 1 đầu vào tín hiệu HDMI thành 8 kênh (2 kênh, 4 kênh, 16 kênh,…) Đầu ra tín hiệu HDMI. Bộ chia HDMI hỗ trợ độ phân giải 4k * 2k. Tốc độ dữ liệu tối đa 10,2Gbps (3,4Gbps mỗi màu); hỗ trợ âm thanh LPCM7.1 / DTS / DOLBY-AC3 / DSD / DTS-HD / Dollby-trueHD

Tính năng bộ chia HDMI 1 đầu vào và 8 đầu ra DTECH DT-7148B

         01, Có thể được chia thành 1 kênh Đầu vào tín hiệu HDMI thành 8 kênh (2 kênh, 4 kênh, 16 kênh, v.v.) Đầu ra tín hiệu HDMI

         02, hỗ trợ độ phân giải lên đến 3840 × 2160 / 30Hz

         03, định dạng âm thanh tương thích LPCM7.1 / DTS / DOLBY-AC3 / DSD / DTH-HD / Dol-by-trueHD

         04. Hỗ trợ thiết bị HDCP

         05, hỗ trợ độ sâu màu 24/30/36 bit

         06, hỗ trợ độ phân giải lên đến 3840 × 2160 / 30Hz

         07. Sử dụng cáp chuẩn HDMI 24AWG, khoảng cách truyền đầu vào có thể đạt 8 mét, và khoảng cách truyền đầu ra có thể đạt 10 mét (tín hiệu có thể truyền khoảng cách xa hơn khi sử dụng cáp chất lượng cao và tốc độ thấp hơn)

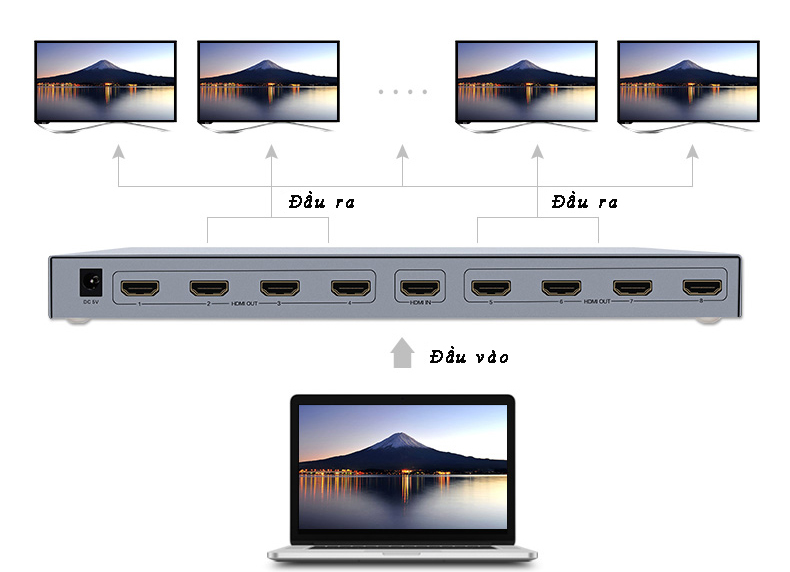

Sơ đồ kết nối bộ chia HDMI 1 đầu vào và 8 đầu ra

Hướng dẫn vận hành bộ chia HDMI 1 đầu vào và 8 DTECH DT-7148B

        01. Kết nối nguồn tín hiệu HDMI với cổng đầu vào của bộ chia (HDMI IN) thông qua cáp HDMI.

        02. Kết nối đầu ra của bộ chia (OUTPUT HDMI OUT1 ~ n) với màn hình thông qua cáp HDMI.

        Bộ nguồn máy chủ bộ chia HDMI , 1 đầu vào và 8 đầu ra có thể hoạt động bình thường

Thông số kỹ thuật bộ chia HDMI 1 đầu vào và 8 đầu ra

        Tốc độ dữ liệu tối đa: 4Kx2K: 10,2Gbps (3,4Gbps mỗi màu); 1080P: 6,75Gbps (2,5Gbps mỗi màu)

        Đồng hồ điểm ảnh cao nhất: 340MHz

        Dải độ phân giải: 24/50/60Fs / 1080P / 1080i / 720P / 576i / 480P / 480i (4Kx2K / 24 / 30Fs)

        Bảo vệ tĩnh: 8KV

        Giao diện đầu vào HDMI: 1

        Giao diện đầu ra HDMI: 8 (2 cho HD102; 4 cho HD104; nhiều giao diện đầu ra hơn có thể được tùy chỉnh)

        Hỗ trợ độ sâu màu video: độ sâu màu 24/30/36 bit

        Tín hiệu DDC đầu vào và đầu ra: 0.5-1.5Vp-p (TTL)

        Định dạng âm thanh: LPCM7.1 / DTS / DOLBY-AC3 / DSD / DTS-HD / Dollby-trueHD

        Chiều dài cáp đầu vào và đầu ra: Cáp HDMI tiêu chuẩn 24AWG, khoảng cách truyền đầu vào lên đến 8 mét, khoảng cách truyền đầu ra lên đến 10 mét

        Nhiệt độ làm việc: 0 ~ 40 ° C

        Phạm vi độ ẩm hoạt động: 5 ~ 85% RH (không ngưng tụ)
