Đầu nối cáp quang có nhiều loại và cấu hình khác nhau được coi là một thành phần quan trọng của cáp quang . Nhiều loại đã được tung ra thị trường bởi các nhà sản xuất khác nhau. Nói chung, đầu nối sợi quang có thể được phân loại theo các tiêu chuẩn khác nhau như mức độ phổ biến, phương pháp truyền dẫn, phương tiện truyền dẫn, chiều dài khởi động, kiểu đánh bóng và cách kết thúc, v.v. Hãy theo dõi bài viết này để phân loại các loại đầu nối sợi quang.

Sử dụng: Đầu nối sợi quang phổ biến và không phổ biến

Bất kể loại đầu nối sợi quang là gì, chúng đều có chức năng giống nhau và các thành phần cơ bản giống nhau — măng xông, thân đầu nối, cáp và thiết bị ghép nối. Tuy nhiên, do hiệu suất và đặc điểm của các loại này, việc sử dụng chúng khác nhau.

Đầu nối LC

Đầu nối Lucent (LC), là một đầu nối SFF (hệ số hình thức nhỏ), sở hữu chân chống 1,25 mm. Thiết kế dấu chân nhỏ khiến các đầu nối này trở nên phổ biến rộng rãi trong các kho dữ liệu và làm cho chúng trở nên lý tưởng hơn cho các ứng dụng mật độ cao. Ngày nay, nhiều người có xu hướng chuyển sang hệ thống cáp hiệu quả cao với đầu nối sợi LC. Đầu nối LC được coi là đầu nối được sử dụng phổ biến nhất hiện nay.

Đầu nối SC

Đầu nối sợi SC là đầu nối đầu tiên được chọn cho tiêu chuẩn TIA-568 và là đầu nối gắn vào chốt bằng một chuyển động kéo-đẩy đơn giản. "SC" là viết tắt của "Square Connector" do thân đầu nối "hình vuông". Nó sử dụng một chân sắt 2,5mm, có kích thước gấp đôi so với đầu nối LC trước đó. Đầu nối cáp quang SC phù hợp lý tưởng cho các ứng dụng dữ liệu và viễn thông bao gồm kết nối điểm tới điểm và mạng quang thụ động. Do hiệu suất tuyệt vời của nó, đầu nối SC sợi quang vẫn là đầu nối phổ biến thứ hai cho các ứng dụng duy trì phân cực.

Đầu nối sợi quang MTP / MPO

Không giống như hai loại trước, đầu nối sợi MTP / MPO là đầu nối nhiều sợi và lớn hơn các đầu nối khác, kết hợp các sợi từ 12 đến 24 sợi trong một ống xoắn hình chữ nhật duy nhất. Nó thường được sử dụng trong các kết nối song song quang băng thông cao 40G và 100G. Các đầu nối sợi quang MTP / MPO rất phức tạp do vấn đề phím lên và phím xuống, nam và nữ. Bạn có thể tham khảo sách trắng của chúng tôi về Hiểu phân cực trong Hệ thống MTP / MPO để hiểu rõ hơn.

Đầu nối ST

Đầu nối sợi quang ST (Đầu thẳng) được AT&T tạo ra và cấp phép ngay sau khi loại FC xuất hiện. Đầu nối ST giữ sợi quang bằng một ống sắt 2,5mm bằng gốm, có lò xo, được giữ cố định với giá gắn lưỡi lê nửa xoắn. Chúng thường được sử dụng trong cả các ứng dụng khoảng cách dài và ngắn như khuôn viên trường và xây dựng các ứng dụng cáp quang đa chế độ, môi trường mạng công ty, cũng như các ứng dụng quân sự.

Đầu nối FC

"FC" đề cập đến Đầu nối Ferrule. Đầu nối sợi quang FC là đầu nối sợi quang đầu tiên sử dụng chân sắt bằng sứ. Không giống như đầu nối SC và LC có thân bằng nhựa, nó sử dụng phụ kiện dạng vít tròn được làm từ thép không gỉ hoặc mạ niken. Mặt cuối của đầu nối FC dựa vào một phím căn chỉnh để lắp chính xác và sau đó được siết chặt vào bộ chuyển đổi / giắc cắm bằng một ống kẹp có ren. Bất chấp sự phức tạp bổ sung cả trong sản xuất và lắp đặt, các đầu nối FC vẫn cung cấp sự lựa chọn trong các thiết bị chính xác như OTDR, cũng như sự lựa chọn cho sợi quang đơn mode. Ban đầu nó được dành cho các ứng dụng dữ liệu và viễn thông nhưng ít được sử dụng hơn kể từ khi SC và LC ra đời. Việc sử dụng cả kết nối ST và FC đã giảm trong những năm gần đây.

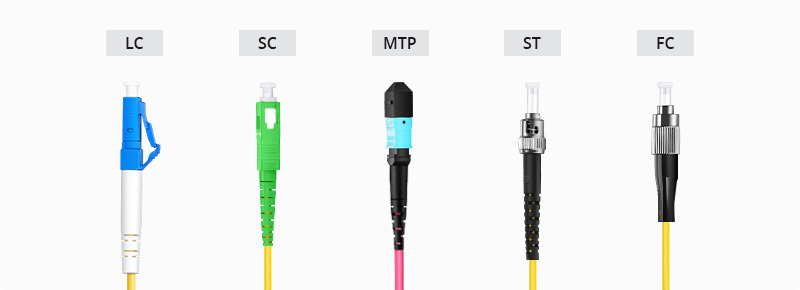

Năm đầu nối được đề cập ở trên là những đầu nối được sử dụng phổ biến nhất, được giới thiệu dựa trên mức độ phổ biến của chúng từ rộng đến bình thường. Hình dưới đây cho thấy kiểu trình kết nối khác nhau:

Bốn loại đầu nối sau đây là một số kiểu cũ hiếm khi được sử dụng trong triển khai truyền dẫn quang ngày nay:

Đầu nối MT-RJ

Đầu nối song công sử dụng các chân để căn chỉnh và có các phiên bản nam và nữ. Được cấu tạo với vỏ nhựa và cung cấp khả năng căn chỉnh chính xác thông qua các chốt dẫn hướng bằng kim loại và các ống sắt bằng nhựa.

Trình kết nối MU

Giống như một SC thu nhỏ với ống kính 1,25mm. Với thiết kế kéo đẩy đơn giản và thân máy thu nhỏ nhỏ gọn, đầu nối MU được sử dụng cho nhiều đầu nối quang nhỏ gọn và cơ chế tự lưu giữ cho các ứng dụng bảng nối đa năng.

Đầu nối DIN

Đầu nối DIN có hình tròn với các chân được sắp xếp theo hình tròn. Nó bao gồm một số loại cáp cắm vào một giao diện để kết nối các thiết bị. Thông thường, đầu nối DIN có kích thước đầy đủ có ba đến 14 chân với đường kính 13,2 mm. Nó được áp dụng cho bàn phím PC, nhạc cụ MIDI và các thiết bị chuyên dụng khác.

Đầu nối E2000

Đầu nối E2000 là một cơ chế khớp nối kéo đẩy với một cửa chớp kim loại tự động trong đầu nối để bảo vệ bụi và tia laze. Thiết kế một mảnh để kết thúc dễ dàng và nhanh chóng, được sử dụng cho các ứng dụng an toàn cao và công suất lớn.

Số lượng sợi quang: Đầu nối sợi quang đơn giản và song công

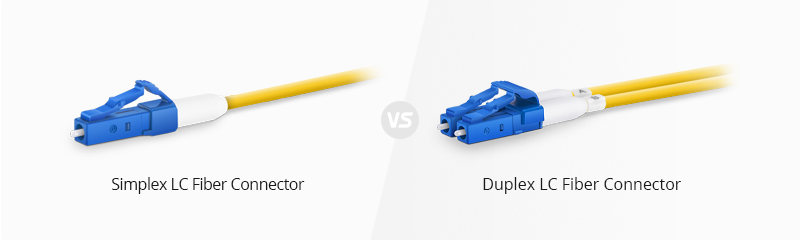

Kết nối simplex có nghĩa là tín hiệu được gửi theo một hướng — tín hiệu được truyền qua hai đầu nối simplex và cáp quang simplex từ thiết bị A đến thiết bị B, không thể quay trở lại từ thiết bị B đến thiết bị A qua cùng một tuyến đường. Ngược lại, việc truyền tải được sửa đổi có thể đạt được thông qua các đầu nối song công và cáp quang duplex, được gọi là kết nối song công. Ngoài ra, đầu nối sợi quang đơn giản thường được kết nối với một sợi thủy tinh hoặc sợi nhựa, trong khi đầu nối sợi quang duplex cần kết nối với hai sợi sợi.

Chế độ sợi quang: Chế độ đơn so với đầu nối sợi đa chế độ

Sợi quang đơn mode chỉ cho phép một chế độ ánh sáng đi qua tại một thời điểm, trong khi sợi quang đa mode có thể truyền nhiều chế độ cùng một lúc. Sự đa dạng có ảnh hưởng đến đầu nối sợi quang đơn mode và đầu nối sợi quang đa mode do sự kết hợp với loại sợi quang tương ứng. Tuy nhiên, với công nghệ ngày càng tiên tiến, các đầu nối sợi quang như SC, LC và FC do các nhà máy sản xuất đầu nối sợi quang cung cấp có thể tương thích với cáp quang đơn mode và đa mode.

Độ dài khởi động: Khởi động tiêu chuẩn và kết nối khởi động ngắn

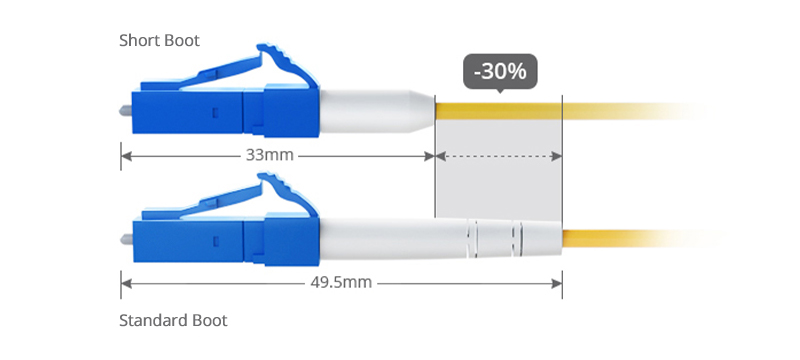

Đối với chiều dài khởi động, có cấu trúc khởi động tiêu chuẩn và cấu trúc khởi động ngắn. Khởi động tiêu chuẩn có thể bảo vệ cáp và đầu nối không bị hỏng, dây bị bung ra khỏi thân đầu nối, v.v ... Trong khi khởi động ngắn có cùng chức năng, nó được phân biệt bởi cấu trúc khởi động ngắn hơn. Đối với những nơi có không gian hạn chế cho đầu nối, cáp khởi động ngắn có thể là lựa chọn lý tưởng. Thiết kế cấu trúc khởi động ngắn có thể làm cho cáp dễ dàng đi qua không gian hẹp mà không làm giảm hiệu suất, giúp việc lắp đặt và bảo trì cáp quang hiệu quả hơn.

Đánh bóng: Kết nối sợi quang APC / PC / UPC

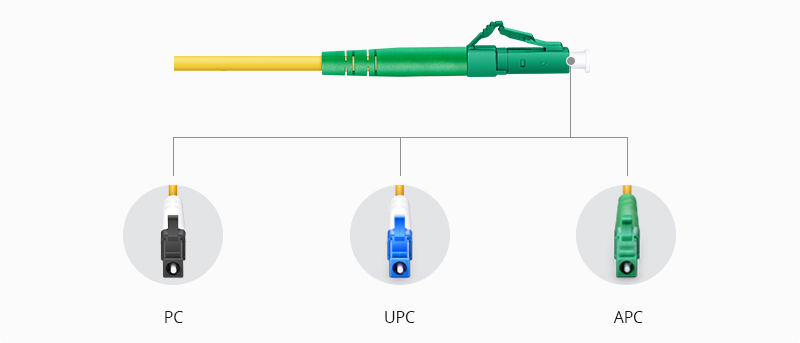

Theo loại đánh bóng, đầu nối cáp quang có thể được chia thành ba loại: đầu nối PC, UPC và APC. Mã màu cung cấp một phương pháp thuận tiện để xác định ba loại đầu nối này: Mã màu của PC là màu đen, mã màu của đầu nối sợi quang APC là màu xanh lá cây và đầu nối của UPC là màu xanh lam. Cấu trúc và hiệu suất của ba đầu nối sợi quang cũng khác nhau, điều này phản ánh các giá trị của suy hao chèn và suy hao trở lại. Trong số đó, APC có xu hướng trở thành loại đánh bóng được ưa chuộng. PC vs UPC vs APC , bài viết này làm sáng tỏ các loại kết nối này và sự khác biệt của chúng cho bạn.

Kết thúc: Đầu nối sợi quang kết thúc trường so với kết thúc trước

Kết thúc trường, như tên gọi của nó, là kết thúc phần cuối của sợi trong trường. Quy trình bao gồm tháo dây cáp, chuẩn bị sơn epoxy, áp dụng đầu nối, đánh bóng, kiểm tra và kiểm tra kết nối, không chỉ đòi hỏi một số lượng lớn các công cụ mà còn cả các kỹ thuật viên có tay nghề cao để tiến hành việc chấm dứt.

Đầu cuối nhà máy, còn được gọi là đầu cuối nhà máy, đề cập đến cáp và sợi được kết thúc bằng đầu nối trong nhà máy. Các cáp đầu cuối có chiều dài được đo trước với các đầu nối sợi quang đã được lắp đặt với độ chính xác và đảm bảo chất lượng cấp nhà máy. Giảm bớt quy trình và công cụ rườm rà, các giải pháp xử lý đầu mối tại nhà máy dễ cài đặt hơn và yêu cầu ít kỹ năng kỹ thuật hơn.



	Sợi có đầu nối kết thúc trường	Sợi có đầu nối kết thúc tại nhà máy
PROS	Chiều dài cáp Tính linh hoạt và độ chính xác dễ dàng Quy trình tiêu chuẩn định tuyến cáp	Chất lượng đánh bóng tại nhà máy Tối thiểu có thể xảy ra mất điểm chèn Luôn vượt qua kiểm tra
CONS	Tiêu tốn thời gian Yêu cầu chất lượng bộ phụ thuộc vào kỹ năng và thành phần Tiêu thụ Vật liệu có thể không kiểm tra được và phải làm lại	Độ dài phải biết chính xác có thể quá cồng kềnh cho đường cáp

Câu hỏi thường gặp

Đầu nối chế độ đơn có hoạt động trên cáp đa chế độ không?

Đúng. bạn có thể sử dụng các đầu nối chế độ đơn trên đa chế độ, nhưng không phải ngược lại.

Nếu tôi đã lắp đặt đầu nối SC và thấy rằng thứ tôi cần là loại LC, tôi có thể làm thế nào?

Trong tình huống này, một giải pháp phổ biến là bạn có thể mua một bộ ghép SC-SC, sau đó mua một cáp vá SC đến LC đã kết thúc trước. Các bộ điều hợp cũng có sẵn như LC-LC hoặc LC-SC.

Có những loại đầu nối cáp quang nào trên thị trường?

Các loại đầu nối cáp quang phổ biến là LC, SC, MTP / MPO, ST và FC. Đầu nối LC có xu hướng được ưa thích nhất do kích thước nhỏ gọn, hiệu suất cao và dễ sử dụng. Ngoài ra, đối với các đầu nối đa sợi quang, các đầu nối MTP / MPO cũng đang trở nên phổ biến cho việc truyền dữ liệu 40G và 100G.
