Cáp mạng thường được ứng dụng để kết nối thiết bị mạng này với thiết bị mạng khác, bao gồm cáp xoắn đôi, cáp đồng trục, Cáp quang,… Ba loại cáp mạng đầu tiên là loại thường được nhắc đến nhiều nhất. Phần mô tả sau đây sẽ giới thiệu các thông tin cơ bản, đặc điểm kỹ thuật và ứng dụng của các loại cáp mạng này.

Thông số kỹ thuật và loại cáp mạng đôi xoắn

Cáp mạng xoắn đôi là một loại dây dẫn trong đó hai dây dẫn (thường là đồng) của một mạch đơn được xoắn lại với nhau. Bằng cách xoắn hai dây đồng cách điện với nhau theo một mật độ nhất định, sóng điện do mỗi dây bức xạ trong quá trình truyền đi sẽ được bù lại bởi sóng điện phát ra từ dây kia, giúp giảm mức độ nhiễu tín hiệu một cách hiệu quả. Cáp xoắn đôi thường được sử dụng trong mạng dữ liệu cho các kết nối có độ dài trung bình và ngắn vì chi phí tương đối thấp hơn so với cáp quang và cáp đồng trục.



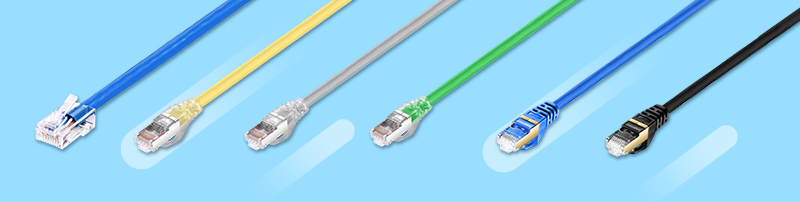

Các loại và tiêu chuẩn cáp mạng xoắn đôi

Theo tần số và tỷ lệ tín hiệu trên nhiễu, cáp mạng xoắn đôi có thể được chia thành Cat 3, Cat 4, Cat 5, Cat 5e , Cat 6 , Cat 6a , Cat 7 , Cat 7a và Cat 8 Ethernet / đồng dây cáp. Cat là tiêu chuẩn cho Category, tất cả chúng đều được áp dụng cho việc truyền tải khoảng cách ngắn.

Loại	Xây dựng điển hình	Băng thông tối đa	Tốc độ truyền	Các ứng dụng
Cat 3	UTP	16 MHz	10 Mbps	10BASE-T và 100BASE-T4 Ethernet
Cat 4	UTP	20 MHz	16 Mbps	Vòng mã thông báo 16Mbit / s
Cat 5	UTP	100 MHz	10-100 Mbps	100BASE-TX & 1000BASE-T Ethernet
Cat 5e	UTP	100 MHz	1000Mbps-1Gbps	100BASE-TX & 1000BASE-T Ethernet
Cat 6	STP	250 MHz	10Gb / giây (55 phút)	10GBASE-T Ethernet
Cat 6a	STP	500 MHz	10Gb / giây (55 phút)	10GBASE-T Ethernet
Cat 7	STP	600 MHz	100Gb / giây (15 phút)	10GBASE-T Ethernet hoặc POTS / CATV / 1000BASE-T qua cáp đơn
Cat 7a	STP	1000 MHz	100Gb / giây (15 phút)	10GBASE-T Ethernet hoặc POTS / CATV / 1000BASE-T qua cáp đơn
Cat 7a	STP	2000 MHz	4Gb / giây (30 triệu)	40GBASE-T Ethernet hoặc POTS / CATV / 1000BASE-T qua cáp đơn

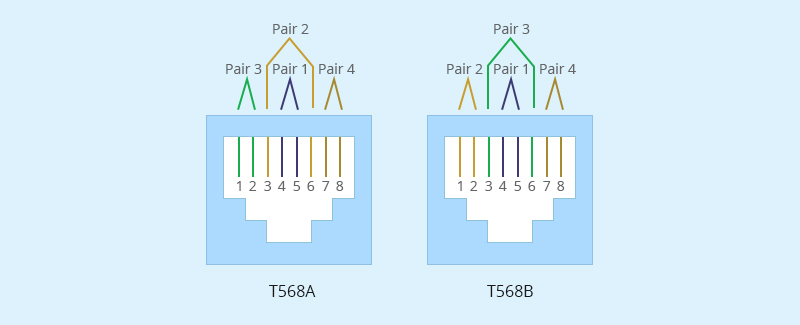

T568A và T568B là hai chuẩn dây cơ bản được sử dụng bởi cáp mạng đôi xoắn. Chúng là các tiêu chuẩn viễn thông từ TIA và EIA chỉ định cách bố trí chân cắm cho các đầu nối (thường là RJ45) trên cáp mạng UTP hoặc STP. Số 568 đề cập đến thứ tự mà các dây trong cáp xoắn đôi được kết thúc và gắn vào đầu nối. Sự khác biệt duy nhất giữa T568A và T568B là các cặp màu cam và xanh lục được hoán đổi cho nhau (xem hình bên dưới).

Cáp mạng xoắn đôi được bảo vệ hoặc không được che chắn？

Cáp xoắn đôi có vỏ bọc và không được che chắn thường được coi là loại cáp mạng xoắn đôi phổ biến trong giải pháp mạng, có thể được mô tả tương ứng là cáp xoắn đôi STP và UTP.

UTP đề cập đến cáp thiếu lớp bảo vệ kim loại xung quanh dây đồng, có thể giúp giảm thiểu nhiễu điện tử bằng cách cung cấp truyền tín hiệu cân bằng. Vì vậy, nó chủ yếu được sử dụng trong truyền dẫn khoảng cách ngắn cho các ứng dụng điện thoại trong nhà, mạng máy tính và thậm chí trong các ứng dụng video.

Đối với cáp STP, các dây được bọc trong một tấm chắn có chức năng như một cơ chế nối đất để bảo vệ tốt hơn khỏi nhiễu điện từ và nhiễu sóng vô tuyến, cho phép nó truyền dữ liệu với tốc độ nhanh hơn. Vì vậy, cáp mạng xoắn đôi STP thường được sử dụng trong các ứng dụng cao cấp, yêu cầu băng thông lớn và môi trường ngoài trời.



Cáp mạng đồng trục là gì?

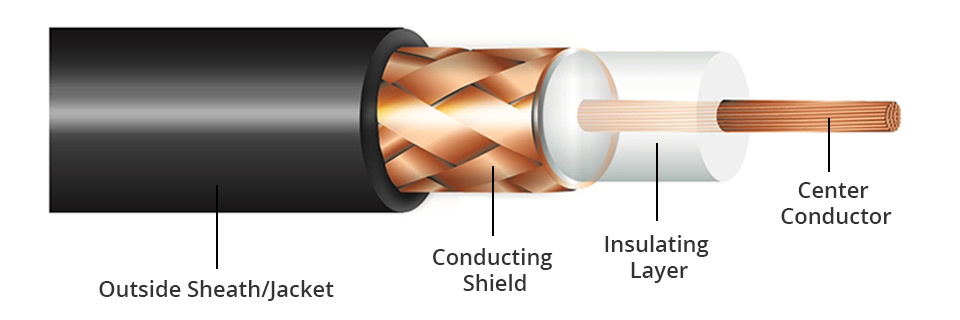

Cáp đồng trục là loại cáp mạng có ruột dẫn bên trong được bao bọc bởi lớp cách điện hình ống, được bao bọc bởi tấm chắn dẫn điện hình ống. Dây dẫn bên trong và tấm chắn bên ngoài có chung một trục hình học. Nhiều loại cáp đồng trục có vỏ bọc hoặc áo khoác cách điện bên ngoài.

Cáp đồng trục được sử dụng làm đường truyền tín hiệu tần số vô tuyến (RF). Các ứng dụng của nó bao gồm đường dẫn kết nối máy phát và máy thu vô tuyến với ăng-ten của chúng, kết nối mạng máy tính, âm thanh kỹ thuật số và phân phối tín hiệu truyền hình cáp. Cáp đồng trục có một lợi thế rõ ràng so với các loại đường truyền vô tuyến khác. Trong một cáp đồng trục tốt, trường điện từ mang tín hiệu chỉ tồn tại trong không gian giữa ruột dẫn bên trong và lá chắn dẫn bên ngoài. Vì lý do này, cáp đồng trục được phép lắp đặt bên cạnh các vật kim loại mà không có tổn thất điện năng xảy ra trong các loại đường dây truyền dẫn vô tuyến khác.



Cáp quang là gì?

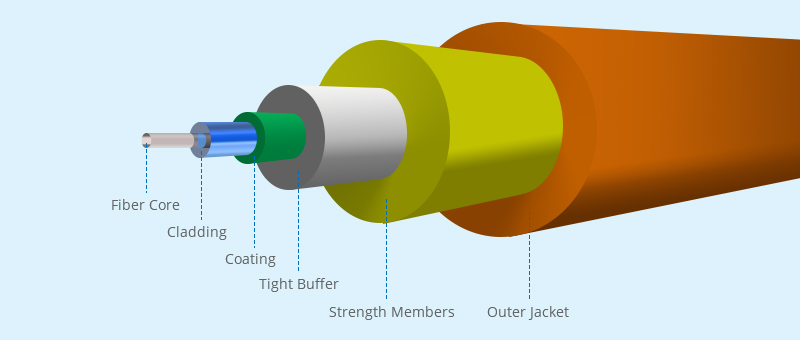

Cáp quang là một phương tiện truyền dẫn tuyệt vời nhờ dung lượng dữ liệu cao và khoảng cách xa được hỗ trợ. Nó có lõi sợi / thủy tinh bên trong lớp phủ bên ngoài bằng cao su và sử dụng chùm ánh sáng chứ không phải tín hiệu điện để chuyển tiếp dữ liệu. Cáp quang có thể chạy trong khoảng cách tính bằng km với tốc độ truyền từ 10 Mbps đến 100 Gbps hoặc cao hơn do ánh sáng không giảm đi theo khoảng cách như cách tín hiệu điện.



Nói chung, cáp quang bao gồm sợi đơn mode và sợi đa mode, điểm khác biệt là đường kính lõi. Lõi sợi trước đây rộng 9 / 125µm và lõi sợi sau có thể rộng 62,5 / 125µm hoặc 50 / 125µm. Cả sợi quang đa mode (MMF) và sợi quang đơn mode (SMF) đều có thể được sử dụng để truyền tốc độ cao. MMF thường dành cho phạm vi tiếp cận ngắn trong khi SMF dành cho phạm vi tiếp cận dài.

Kết luận

Cáp xoắn đôi, cáp đồng trục và cáp quang là ba loại cáp mạng chính trong hệ thống thông tin liên lạc. Chúng có các cấu trúc cáp, tốc độ, băng thông và ứng dụng khác nhau. Tất cả chúng sẽ mang lại lợi ích cho cả cuộc sống hàng ngày và công việc xây dựng mạng lưới của chúng ta.
