Bộ kéo dài KVM hoạt động

Nguyên lý hoạt động của bộ kéo dài KVM : tín hiệu video và USB của máy chủ cục bộ được mở rộng đến đích thông qua một cặp đầu truyền và nhận được kết nối bằng cáp mạng và đầu nhận có thể điều khiển máy chủ từ xa và hiển thị máy chủ từ xa màn hình trong thời gian thực thông qua chuột và bàn phím. Chức năng của đầu truyền là truyền tín hiệu của máy chủ cục bộ đến đầu nhận trong thời gian thực, đồng thời phân tích tín hiệu bàn phím và chuột do đầu nhận gửi lại cho máy chủ cục bộ trong thời gian thực, sau đó gửi màn hình máy chủ trong thời gian thực; vai trò của đầu nhận là gửi tín hiệu được gửi bởi đầu truyền. Phân tích cú pháp kết quả đầu ra trong thời gian thực và trả lại tín hiệu chuột và bàn phím cho bộ phát trong thời gian thực.

Cách sử dụng bộ mở rộng KVM

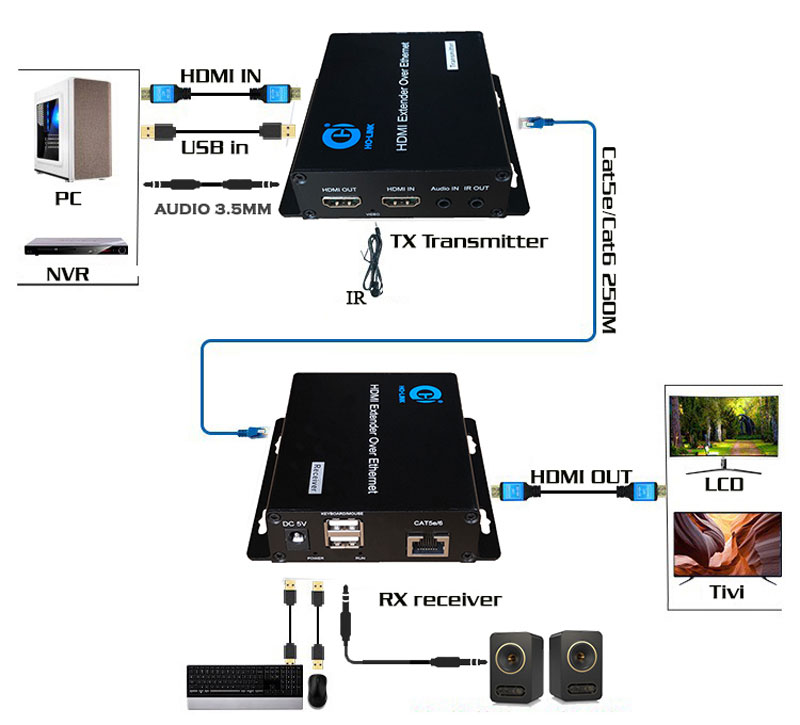

Cách kết nối bộ mở rộng KVM

        Làm thế nào để kết nối bộ mở rộng KVM ? Lấy bộ Ho-link HL-HDMI-200KVM được sản xuất bởi nhà sản xuất Ho-link làm ví dụ. HL-HDMI-200KVM là bộ mở rộng KVM có thể mở rộng tín hiệu HDMI và USB thêm 200 mét bằng cáp CAT5E,Cả6 tiêu chuẩn AWG24 và hỗ trợ độ phân giải 1080p.

        Bước kết nối máy phát

        ① Bộ phát bộ mở rộng sử dụng cáp KVM để kết nối với máy tính chủ.

        ② Bộ phát bộ mở rộng được kết nối với cáp mạng CAT5E,Cat6 tiêu chuẩn ( Lưu ý: cùng một cáp mạng được kết nối với bộ thu )

        ③ Máy phát Extender được kết nối với nguồn điện

        Bước kết nối máy thu

        Bộ thu ①Extender được kết nối với thiết bị hiển thị

        ② Bộ thu kết nối với chuột, bàn phím

        ③ Bộ thu bộ mở rộng được kết nối với cáp mạng CAT5E Cat6 tiêu chuẩn ( Lưu ý: cùng một cáp mạng được kết nối với bộ phát )

        ④ Bộ thuExtender được kết nối với nguồn điện
