Sợi quang được sử dụng chủ yếu để truyền dữ liệu do tính hiệu quả và khả năng truyền tải cao. Và cáp quang cung cấp một đường truyền hiệu quả vì chúng ít bị ảnh hưởng bởi các yếu tố nhiễu bên trong và bên ngoài. Việc truyền tải dữ liệu có thể được thực hiện bằng sợi quang Multi-Mode (MMF) hoặc sợi Single-Mode (SMF)
Để chuyển đổi chế độ sợi quang, đặc biệt là chuyển đổi sợi quang MMF sang chế độ SMF (chuyển đổi MMF-to-SMF) là bắt buộc khi khoảng cách là một yếu tố quan trọng cần xem xét trong các ứng dụng quang học. Trong hướng dẫn này, các phương pháp sẽ được giới thiệu để hỗ trợ chuyển đổi chế độ từ sợi MMF sang sợi SMF.
Khi nào cần chuyển đổi tứ MMF chế độ SMF?
Bạn cần phải biết một điều về cáp quang, đó là sự khác biệt giữa sợi SMF và sợi MMF. Vì đường kính sợi khác nhau trong lõi của chúng, chúng được sử dụng trong các ứng dụng khác nhau. Cáp quang đơn mode SMF được ưu tiên sử dụng trong khoảng cách xa, băng thông lớn, còn cáp quang đa mode MMF thường được sử dụng trong phạm vị ngắn hơn. Tuy nhiên, một mạng cáp quang không đơn giản như chỉ sử dụng một loại sợi quang. Do đó, chúng ta thường cần chuyển đổi chế độ, đặc biệt là chuyển đổi MMF-sang-SMF trong quá trình truyền tải. Chuyển đổi chế độ giữa đa sợi quang và sợi đơn,thường được yêu cầu khi khoảng cách mạng vượt quá giới hạn của sợi quang MMF. Ngoài ra, chuyển đổi MMF sang SMF cũng được yêu cầu tùy thuộc vào thiết bị và kiểu kết nối trong mạng.

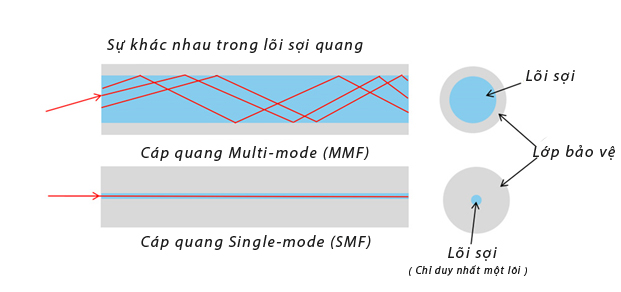

Hình 1: Cáp quang đa mode và cáp quang đơn mode
Làm thế nào để thực hiện chuyển đổi từ Multi-mode sang Single-Mode cáp quang?
Vì chuyển đổi chế độ trong mạng quang là phổ biến, đây là các phương pháp có thể thực hiện chuyển đổi sợi quang đa chế độ sang chế độ đơn.
Bộ chuyển đổi quang điện sợi quang để chuyển đổi sợi quang MMF-to-SMF
Như chúng ta đã biết bộ chuyển đổi quang điện sợi cáp quang hỗ trợ chuyển đa mode sang sợi quang đơn mode, chuyển đổi sợi quang kép sang sợi quang đơn và chuyển đổi bước sóng. Ở đây chúng ta chủ yếu nói về sự chuyển đổi giữa sợi đa mode sang sợi đơn mode. Một bộ chuyển đổi phương tiện cáp quang có thể mở rộng mạng qua cáp quang SMF với khoảng cách lên đến 140km một cách tiết kiệm chi phí.
Trong ứng dụng kéo dài khoảng cách mạng cáp quang, hai bộ chuyển mạch Ethernet được trang bị cổng sợi quang đa mode được kết nối bằng cách sử dụng một cặp bộ chuyển đổi MMF-SMF để chuyển đổi sợi quang đa mode thành sợi quang đơn mode và cho phép kết nối mạng qua khoảng cách giữa các bộ chuyển mạch, như trong hình bên dưới.

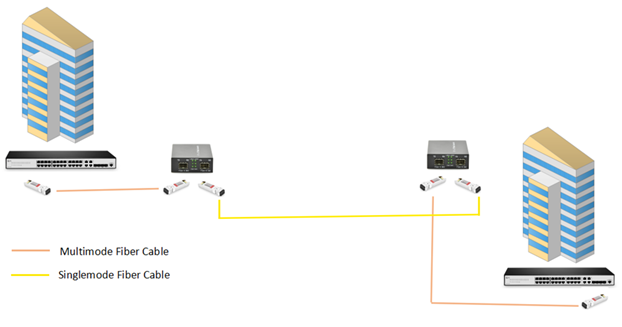

Hình 2: Bộ chuyển đổi quang điện cáp quang để chuyển đổi MMF-sang-SMF
Bộ phát đáp WDM để chuyển đổi sợi quang MMF sang SMF
Tương tự như bộ chuyển đổi quang điện sợi quang sang sợi quang, bộ pháp đáp WDM cũng có khả năng chuyển đổi đa mode sang sợi quang đơn mode. Như tên gọi của nó, bộ pháp đáp thường được sử dụng trong hệ thống WDM, đặc biệt là trong hệ thống DWDM. Bởi vì trong thời gian dài truyền DWDM, thường cần chuyển đổi MMF sang SMF hoặc SMF sang MMF.

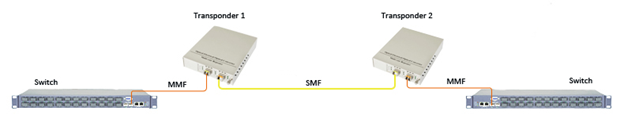

Hình 3: Bộ ghép bước sóng WDM để chuyển đổi MMF-sang-SMF
Sử dụng Cáp quang có khả năng chuyển đổi chế độ sợi quang để chuyển đổi sợi quang MMF-to-SMF
So với các phương pháp nêu trên, sử dụng cáp quang có khả năng chuyển đổi chế độ sợi quang, khác nhau ở chỗ chuyển đổi giữa sợi quang đa mode và cáp quang đơn mode. Nó không thể chuyển đổi tín hiệu thành tín hiệu điện như bộ phát đáp WDM, cáp quang điều hòa chế độ sẽ phóng tia laser ở một độ lệch chính xác từ trung tâm của sợi quang đa mode và loại cáp quang này bị hạn chế sử dụng trong các ứng dụng sử dụng thiết bị Gigabit 1000BASE-LX (hoặc 10-Gigabit Ethernet 10GBASE-LRM và 10GBASE-LX4).

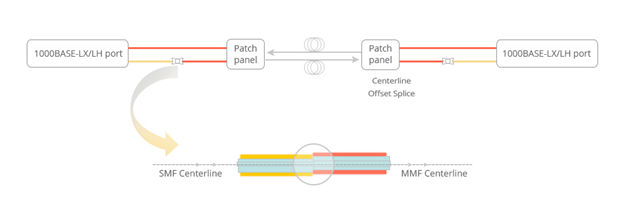

Hình 4: Cáp quang tự động điều chỉnh chế độ để chuyển đổi MMF-to-SMF
Giải pháp chuyển đổi đa chế MMF độ sang một chế độ SMF
Thiên Tân Telecom cung cấp nhiều giải pháp chuyển đổi MMF-sang-SMF cho Fast Ethernet và Gigabit Ethernet, hỗ trợ mở rộng lên đến 120 km cho các ứng dụng MAN (mạng khu vực đô thị). Ngoài ra, chúng tôi cung cấp các mô-đun thu phát SFP phù hợp với cáp sợi quang chất lượng cao, giúp bạn triển khai mạng theo cách hiệu quả nhất về chi phí. Để biết thêm thông tin, vui lòng truy cập các danh mục sản phẩm hoặc liên hệ với chúng tôi qua email.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
