Bộ suy hao sợi quang, hoặc bộ suy hao sợi quang, là một thiết bị được sử dụng để giảm mức công suất của tín hiệu quang, trong không gian trống hoặc trong sợi quang. Các loại bộ suy hao quang cơ bản là cố định, biến thiên theo từng bước và biến thiên liên tục.

ác bộ suy hao sợi quang cố định và biến đổi với các sợi suy giảm hàng đầu đảm bảo độ suy giảm sợi quang nhất quán và ổn định (0 ~ 60dB) trong truyền dẫn WDM (WDM là gì?)



Bộ suy hao sợi quang được sử dụng trong các ứng dụng mà tín hiệu quang quá mạnh và cần giảm. Ví dụ, trong hệ thống cáp quang đa bước sóng, bạn cần cân bằng cường độ kênh quang để tất cả các kênh có mức công suất tương tự nhau. Điều này có nghĩa là giảm công suất của các kênh mạnh hơn để phù hợp với các kênh công suất thấp hơn.

Một ví dụ khác là khi công suất quang nhận được quá mạnh đến mức bão hòa bộ thu, bạn cần một bộ suy giảm để giảm công suất để bộ thu có thể phát hiện tín hiệu một cách chính xác.

Bộ suy hao sợi quang thường được sử dụng trong hai trường hợp.

Trường hợp đầu tiên là trong thử nghiệm mức công suất cáp quang. Bộ suy giảm được sử dụng để tạm thời thêm một lượng suy hao tín hiệu đã hiệu chỉnh để kiểm tra các biên mức công suất trong hệ thống thông tin liên lạc sợi quang.

Trong trường hợp thứ hai, bộ suy hao được lắp đặt cố định trong một liên kết truyền thông cáp quang để khớp đúng mức tín hiệu quang của máy phát và máy thu.

Bộ suy giảm quang học thường được phân loại là bộ suy giảm cố định hoặc thay đổi.

Bộ suy hao cố định có số giảm công suất quang cố định, chẳng hạn như 1dB, 5dB, 10dB, v.v.

Có thể điều chỉnh mức độ suy giảm của bộ suy hao có thể thay đổi, chẳng hạn như từ 0,5 dB đến 20dB, hoặc thậm chí 50dB. Một số bộ suy hao có thể thay đổi có độ phân giải rất tốt, chẳng hạn như 0,1dB hoặc thậm chí 0,01dB.

Bộ suy hao cố định dành cho nữ và nữ hoạt động giống như một bộ chuyển đổi thông thường. Nhưng thay vì giảm thiểu tổn thất chèn, nó cố tình thêm một số suy giảm.

Bộ suy hao thay đổi từ nữ sang nữ có thể điều chỉnh bằng cách xoay một đai ốc ở giữa. Đai ốc điều chỉnh khe hở không khí ở giữa để đạt được các mức độ suy giảm khác nhau.

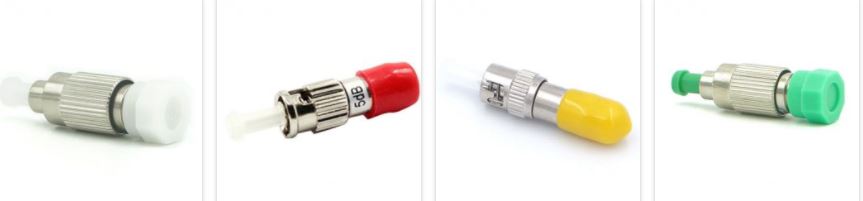

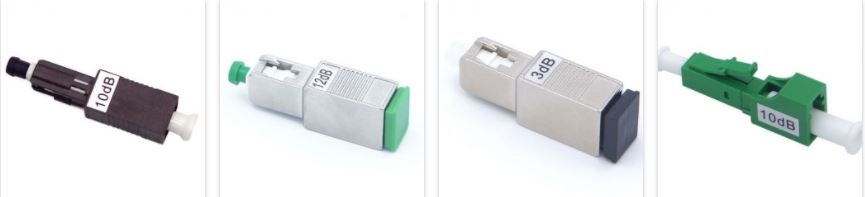

Các bộ suy hao cố định nam và nữ hoạt động như các đầu nối sợi quang, bạn có thể chỉ cần cắm đầu nối sợi quang hiện có của mình vào phía bên nữ của nó.

Bộ suy hao biến đổi loại cáp vá trong dòng hoạt động như cáp vá thông thường, nhưng bạn có thể điều chỉnh mức suy hao của nó bằng cách vặn vít.

Để phục vụ mục đích kiểm tra chính xác, các kỹ sư cũng đã thiết kế bộ suy hao biến đổi kiểu thiết bị. Các bộ suy hao loại thiết bị này có phạm vi suy giảm cao, chẳng hạn như từ 0,5 dB đến 70dB.
