Nói một cách cụ thể, bộ tách quang thụ động có thể tách hoặc tách một chùm ánh sáng tới thành nhiều chùm sáng theo một tỷ lệ nhất định. Cấu hình phân chia 1 × 4 được trình bày dưới đây là cấu trúc cơ bản: tách chùm ánh sáng tới từ một cáp quang đầu vào đơn lẻ thành bốn chùm sáng và truyền chúng qua bốn cáp quang đầu ra riêng lẻ. Ví dụ, nếu cáp quang đầu vào mang băng thông 1000 Mbps, mỗi người dùng ở cuối cáp quang đầu ra có thể sử dụng mạng với băng thông 250 Mbps.

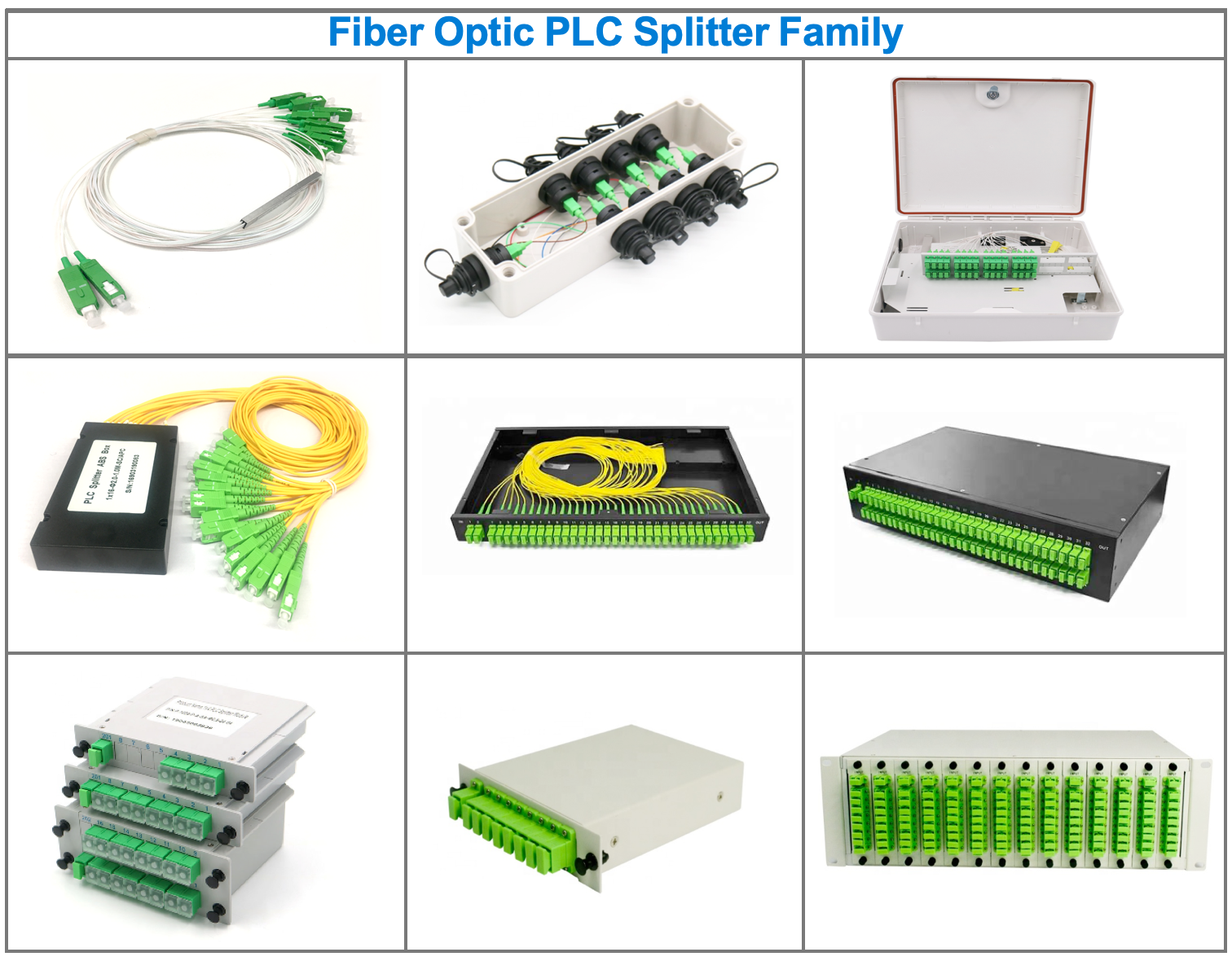

• Bộ tách PLC hộp ABS
• Bộ chia PLC mini không khối Không có đầu nối
• Bộ chia PLC mini không khối có đầu nối
• Bộ tách PLC sợi quang quạt ra
• Bộ tách PLC LGX
• Bộ chia PLC giá đỡ
• Bộ tách sợi quang FBT

Bộ chia cáp quang ngày càng đóng một vai trò quan trọng trong nhiều cấu trúc liên kết mạng quang ngày nay. Chúng cung cấp các khả năng giúp người dùng khai thác tối đa chức năng của các mạch mạng quang từ hệ thống FTTH đến mạng quang truyền thống. Và thường chúng được đặt ở văn phòng trung tâm hoặc ở một trong các điểm phân phối (ngoài trời hoặc trong nhà)

 Bộ chia sợi quang là gì ?

Bộ tách sợi quang là một thiết bị quang học thụ động có thể tách hoặc tách chùm ánh sáng tới thành hai hoặc nhiều chùm sáng. Các chùm tia này có thể có hoặc không có cùng công suất quang học với chùm tia gốc, dựa trên cấu hình của bộ tách. Theo cấu trúc, các đầu ra của bộ chia quang có thể có các mức độ thông lượng khác nhau, điều này rất có lợi khi thiết kế mạng quang, cho dù bộ chia quang được sử dụng để giám sát mạng hay cho ngân sách tổn thất trong kiến ​​trúc mạng quang thụ động (PON)

Bộ tách sợi quang, còn được gọi là bộ tách chùm, dựa trên nền thạch anh của thiết bị phân phối công suất quang ống dẫn sóng tích hợp, tương tự như hệ thống truyền dẫn cáp đồng trục. Hệ thống mạng quang sử dụng một tín hiệu quang được ghép nối với phân phối nhánh. Bộ chia cáp quang là một trong những thiết bị thụ động quan trọng nhất trong liên kết cáp quang. Nó là một thiết bị kết nối cáp quang với nhiều đầu vào và đầu ra, đặc biệt có thể áp dụng cho mạng quang thụ động (EPON, GPON, BPON, FTTX, FTTH, v.v.) để kết nối MDF và thiết bị đầu cuối và phân nhánh tín hiệu quang.

Bộ tách PLC

Bộ chia PLC được sử dụng để tách hoặc kết hợp các tín hiệu quang. PLC (mạch sóng ánh sáng phẳng) là một thành phần vi quang dựa trên công nghệ mạch sóng ánh sáng phẳng và cung cấp giải pháp phân phối ánh sáng chi phí thấp với hệ số dạng nhỏ và độ tin cậy cao. PLC được sản xuất bằng cách sử dụng mạch dẫn sóng thủy tinh silica được liên kết với chip mảng sợi quang v-rãnh sử dụng sợi ruy-băng. Sau khi mọi thứ được căn chỉnh và liên kết, nó sẽ được đóng gói bên trong một nhà ở thu nhỏ. Bộ tách PLC có hiệu suất chất lượng cao, chẳng hạn như suy hao chèn thấp, PDL thấp, suy hao trả lại cao, v.v ... PLC là một công nghệ mới hơn. Bộ tách PLC cung cấp giải pháp tốt hơn cho các ứng dụng lớn hơn. Ống dẫn sóng được chế tạo bằng cách sử dụng kỹ thuật in thạch bản trên nền thủy tinh silica, cho phép định tuyến theo tỷ lệ phần trăm cụ thể của ánh sáng. Kết quả là, bộ tách PLC cung cấp khả năng phân chia chính xác và đồng đều với tổn thất tối thiểu trong một gói hiệu quả . Bộ tách PLC là một phần tử quang vi mô sử dụng kỹ thuật quang học để tạo thành ống dẫn sóng quang ở chất nền trung bình hoặc bán dẫn để thực hiện chức năng phân phối nhánh. Bộ tách mạch sóng ánh sáng phẳng (PLC) là một loại thiết bị quản lý nguồn điện quang được chế tạo bằng công nghệ ống dẫn sóng quang silica để phân phối tín hiệu quang từ Văn phòng trung tâm (CO) đến nhiều vị trí tiền đề. Bộ chia PLC: Suy hao không nhạy với bước sóng, độ đồng đều phổ cao hơn, nhỏ gọn hơn và giá thành thấp hơn với mức độ phân tách lớn hơn. Tuy nhiên, quá trình chế tạo thiết bị phức tạp hơn. Bộ tách sợi trần là một loại sản phẩm ODN phù hợp với mạng PON có thể được lắp đặt trong băng cassette , thiết bị thử nghiệm và hệ thống WDM , giúp giảm thiểu việc chiếm dụng không gian. Nó tương đối mỏng manh về bảo vệ sợi và cần thiết kế bảo vệ hoàn toàn trên thân hộp và thiết bị mang theo. Bộ chia plc sợi trần 1 × 2 Bộ tách sợi quang PLC Loại sản phẩm của Bộ chia PLC ống thép , chúng tôi là nhà sản xuất chuyên biệt từ Trung Quốc, Bộ chia PLC ống thép , Bộ chia plc Ống thépnhà cung cấp / nhà máy, bán buôn các sản phẩm chất lượng cao của Bộ chia sợi quang loại ống R & D và sản xuất, chúng tôi có dịch vụ sau bán hàng và hỗ trợ kỹ thuật hoàn hảo. Rất mong nhận được sự hợp tác của bạn!

Phong cách gói	Ống thép, sợi trần	Loại cấu hình	1 × 2
Lớp sợi	Chế độ đơn G.657A1	loại trình kết nối	Không có
Loại sợi	Ruy băng sợi	Nhiệt độ	Hoạt động -20 ~ 70 ° C Bảo quản -40 ~ 85 ° C
Đường kính sợi quang	250μm	Chiều dài sợi quang đầu vào / đầu ra	1,5m
Mất đoạn chèn	≤4.0dB	Trả lại mất mát	≥50dB
Mất đồng nhất	≤0.4dB	Định hướng	≥55dB
Mất phân cực phụ thuộc	≤0,2dB	Tổn thất phụ thuộc vào nhiệt độ	≤0,5dB
Suy hao phụ thuộc bước sóng	≤0.3dB	Băng thông hoạt động	1260 ~ 1650nm
Tỷ lệ phân chia	50/50	Kích thước ống thép (HxWxD)	0,16 "x1,57" x0,16 "(4x40x4mm)

Môi trường ổn định cao

Suy hao chèn thấp, suy hao phụ thuộc phân cực thấp, phản xạ ngược thấp và tính đồng nhất tốt.

Chip chất lượng tuyệt vời

Suy hao ánh sáng không nhạy cảm đối với bước sóng, và nó có thể đáp ứng nhu cầu truyền dẫn của các bước sóng khác nhau.

Cấu trúc nhỏ gọn

Kích thước nhỏ, nó có thể được lắp đặt trực tiếp trong nhiều loại hộp chuyển và chỉ chiếm ít không gian.

Bao bì tinh tế

Thiết kế và bao bì là tinh tế để đảm bảo sản phẩm trong tình trạng tốt.

Kiểm soát chất lượng nghiêm ngặt

Chúng tôi đảm bảo mỗi sản phẩm đến tay khách hàng đều được trải qua các tiêu chuẩn kiểm định nghiêm ngặt.

Thanh dây chất lượng cao

Dây PVC tuyệt vời , chịu lực tốt và bền bỉ, tuổi thọ cao.

Kết nối đơn giản và dễ dàng

Bộ chia PLC trần có thể dễ dàng lắp đặt trong hộp nối sợi quang hoặc hộp phân phối bộ chia sợi quang để tiết kiệm không gian. Giải pháp thay thế tốt nhất cho giải pháp FTTx

Được lắp đặt trong vỏ ngoài của nhà máy, bộ chia PON được sử dụng để phân phối hoặc kết hợp các tín hiệu quang, mang lại cho các nhà mạng khả năng phân chia tín hiệu quang đến nhiều hộ gia đình hoặc cơ sở kinh doanh.

Bộ chia PLC cáp quang là một thành phần thụ động thiết yếu trong mạng Fiber to the Home.

Tên đầy đủ của PLC Splitter là Planar Lightwave Circuit Splitter. Nó áp dụng công nghệ ống dẫn sóng quang silica và được sử dụng để phân bổ công suất quang từ văn phòng trung tâm đến cơ sở khách hàng trong mạng FTTx và FTTH.

PLC Splitter cung cấp giải pháp mạng hiệu quả về chi phí và tiết kiệm không gian trong hệ thống truyền dẫn quang.

Bộ tách PLC Bare Fiber không được kết thúc bằng đầu nối sợi quang và có thể được nối với sợi quang trong cáp phân phối và cáp thả. Bộ tách PLC Bare Fiber được sử dụng rộng rãi cho Mạng quang thụ động FTTH như bộ chia quang thụ động, bao gồm EPON (như Bộ chia EPON) và GPON (như Bộ chia GPON).

Đặc trưng:

• Chia điện thống nhất
• Kích thước gói nhỏ gọn
• Suy hao phụ thuộc phân cực thấp
• Tính đồng nhất giữa kênh với kênh tốt
• Suy hao khi chèn thấp và mất mát khi trả lại cao
• Môi trường và cơ học ổn định
• Dải bước sóng hoạt động rộng từ 1260nm đến 1650nm

Các ứng dụng:

• Mạng viễn thông
• PON (Mạng quang thụ động)
• FTTX, FTTH (Cáp quang đến nhà)

Tiêu chuẩn:

• Telcordia GR-1209 và GR-1221

Thông số kỹ thuật:

Bảng 1: Hiệu suất cho Bộ chia PLC 1 × N
