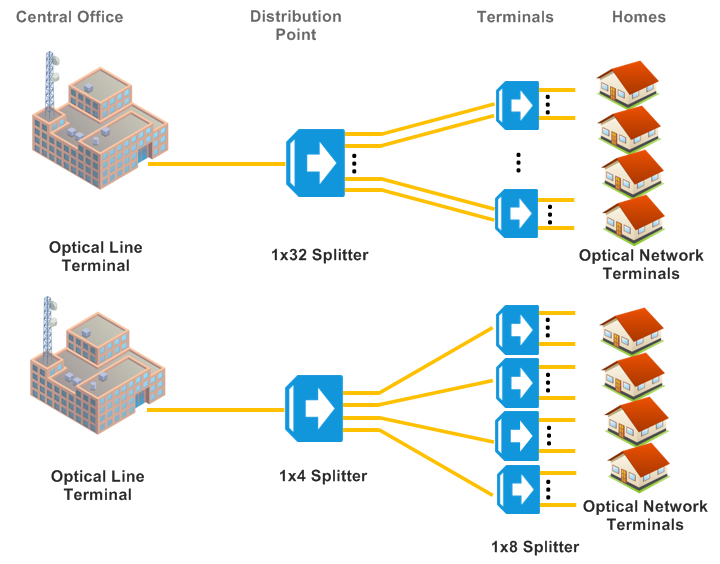

Bộ chia PLC được lắp đặt rộng rãi giữa Đầu cuối đường dây quang PON (OLT) và Thiết bị đầu cuối / Đơn vị mạng quang (ONT / ONU) mà OLT phục vụ. Liên kết sợi đơn đến từ Văn phòng Trung tâm (CO) OLT được kết nối với đầu vào của bộ chia và được chia thành số lượng sợi nhất định rời khỏi bộ chia. Số lượng đầu ra trong mô-đun PLC xác định số lượng phân chia. Bộ chia PLC có thể được sử dụng trong kiến ​​trúc PON tập trung hoặc kiến ​​trúc phân tán. Trong kiến ​​trúc PON tập trung, thường là bộ chia PLC 1 × 32được sử dụng trong Văn phòng Trung tâm. Trong kiến ​​trúc PON phân tán, bộ chia PLC 1 × 4 trước tiên được kết nối trực tiếp với cổng OLT trong Văn phòng trung tâm, sau đó từng sợi trong số bốn sợi được chuyển đến thiết bị đầu cuối / hộp bao vây nhà máy bên ngoài chứa 1 × 8/1 × 4 Bộ tách PLC. Hình minh họa như sau:
