Nguồn công nghiệp meanwell 24v NDR-120-24

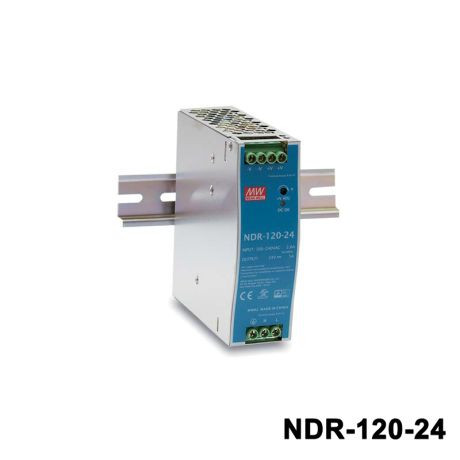

Nguồn công nghiệp meanwell 24v NDR-120-24

Giá: Liên hệ

Xuất xứ

Chính hãng

Bảo hành

12 tháng

Tổng quan

Nguồn công nghiệp meanwell 48v NDR-120-24 là bộ nguồn DIN Rail có khả năng chuyển đổi điện áp xoay chiều thành điện áp 1 chiều 24V thường được dùng cho các thiết bị tiêu chuẩn công nghiệp.

Technology: AC/DC
Power Format: DIN rail
Output Power (W): 120
Output Voltage (V): 24
Output Current (A): 5

Nguồn công nghiệp meanwell 48v NDR-120-24 được Công Ty TNHH Viễn Thông Thiên Tân nhập khẩu và phân phối độc quyền tại thị trường Việt Nam.

Nguồn công nghiệp meanwell 24v NDR-120-24

Nội dung

Mô tả
Thông số kỹ thuật
Có thể bạn quan tâm

Mô tả

Nguồn công nghiệp meanwell 48v NDR-120-24 là một trong những bộ nguồn DIN rail 120W mỏng tiết kiệm, có thể lắp trên thanh ray TS-35/7.5 hoặc TS-35/15. Thân máy được thiết kế rộng 40mm, giúp tiết kiệm không gian bên trong tủ. Toàn bộ dòng sản phẩm này sử dụng đầu vào AC toàn dải từ 90VAC đến 264VAC và tuân thủ BS EN/EN61000-3-2, tiêu chuẩn mà Liên minh Châu Âu quy định về dòng điện hài hòa.

NDR-120 được thiết kế với vỏ kim loại giúp tăng khả năng tản điện của thiết bị. Với hiệu suất làm việc lên đến 89%, toàn bộ dòng sản phẩm có thể hoạt động ở nhiệt độ môi trường từ -20°C đến 70°C khi đối lưu không khí. Sản phẩm được trang bị chế độ dòng điện không đổi để bảo vệ quá tải, phù hợp với nhiều ứng dụng cảm ứng hoặc điện dung khác nhau. Các chức năng bảo vệ hoàn chỉnh và các chứng chỉ liên quan cho thiết bị điều khiển công nghiệp (UL508, TUV BS EN/EN62368-1, v.v.) khiến NDR-120 trở thành giải pháp cung cấp điện rất cạnh tranh cho các ứng dụng công nghiệp.

Tính năng của nguồn NDR-120

Đầu vào AC thông dụng / Toàn dải
Bảo vệ: Ngắn mạch / Quá tải / Quá áp / Quá nhiệt
Làm mát bằng đối lưu không khí tự do
Có thể lắp trên thanh ray DIN TS-35/7.5 hoặc 15
UL 508 (thiết bị điều khiển công nghiệp) đã được phê duyệt
BS EN/EN61000-6-2 (BS EN/EN50082-2) mức độ miễn nhiễm công nghiệp

Ứng dụng của bộ nguồn

Hệ thống điều khiển công nghiệp
Thiết bị chế tạo chất bán dẫn
Tự động hóa nhà máy
Thiết bị cơ điện

Thông số kỹ thuật

MÃ SẢN PHẨM		NDR-120-24
ĐẦU RA	ĐIỆN ÁP DC	24V
	ĐÒNG ĐIỆN ĐỊNH GIÁ	5A
	PHẠM VI HIỆN TẠI	0 ~ 5A
	CÔNG TY CỔ PHẦN MỨC	120W
	GỒM & TIẾNG ỒN (tối đa) Lưu ý 2	120mVp-p
	Điều CHỈNH ĐIỆN ÁP PHẠM VI	24 ~ 28V
	LƯU Ý 3: DUNG SÀI ĐIỆN ÁP	±1,0%
	QUY ĐỊNH ĐÒNG	±0,5%
	ĐIỀU CHỈNH TẢI	±1,0%
	THIẾT LẬP, THỜI GIAN TĂNG	1200ms, 60ms/230VAC 2500ms, 60ms/115VAC khi tải đầy
	THỜI GIAN GIỮ LẠI (Điển hình)	16ms/230VAC 10ms/115VAC khi tải đầy
ĐẦU VÀO	PHẠM VI ĐIỆN ÁP Lưu ý.6	90 ~ 264VAC 127 ~ 370VDC [Có thể vận hành đầu vào DC bằng cách kết nối AC/L(+), AC/N(-)]
	DẢI TẦN SỐ	47 ~ 63Hz
	HIỆU QUẢ (Điện ảnh)	88%
	DÒNG ĐIỆN AC (Điển hình)	2,25A/115VAC 1,3A/230VAC
	DÒNG ĐIỆN XUNG VÀO (Điển hình)	20A/115VAC 35A/230VAC
	DÒNG ĐIỆN RÒ RỈ	<1mA / 240VAC
SỰ BẢO VỆ	QUÁ TẢI	Công suất đầu ra định mức 105 ~ 130%
		Bảo vệ kiểu: Giới hạn dòng điện không thay đổi, tự động khôi phục sau khi bỏ trạng thái lỗi
	QUÁ ĐIỆN ÁP	29 ~ 33V
		Kiểu bảo vệ: Tắt o/p ứng dụng, bật lại nguồn để khôi phục
	QUÁ NHIỆT ĐỘ	Tắt ứng dụng o/p, bật lại nguồn để khôi phục
MÔI TRƯỜNG	NHIỆT ĐỘ LÀM VIỆC.	-20 ~ +70°C (Tham khảo "Đường cong giảm tải")
	ĐỘ ẨM LÀM VIỆC	20 ~ 95% RH không tràn
	NHIỆT ĐỘ BẢO QUẢN, ĐỘ ẨM	-40 ~ +85℃, 10 ~ 95% RH
	HỆ SỐ NHIỆT ĐỘ	±0,03%/℃ (0 ~ 50℃)
	RUNG ĐỘNG	Thành phần: 10 ~ 500Hz, 2G 10 phút/1 chu kỳ, mỗi chu kỳ 60 phút dọc theo trục X, Y, Z; Cài đặt: Tuân thủ IEC60068-2-6
AN TOÀN & EMC (Lưu ý 4)	TIÊU CHUẨN AN TOÀN	UL508, TUV BS EN/EN62368-1, EAC TP TC 004 đã được phê duyệt; (đáp ứng BS EN/EN60204-1)
	CHỊU ĐƯỢC ĐIỆN ÁP	Đầu vào/Đầu ra/Điện áp: 3KVAC Đầu ra/Đầu ra-FG: 2KVAC Đầu ra/Đầu ra-FG: 0,5KVAC
	KHẢ NĂNG CHỐNG CÁCH LY	I/PO/P, I/P-FG, O/P-FG:>100M Ohm / 500VDC / 25℃ / 70% RH
	PHÁT XẠ EMC	Tuân thủ BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Loại B, BS EN/EN61000-3-2,-3, EAC TP TC 020
	MIỄN DỊCH EMC	Tuân thủ BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204- 3, cấp công nghiệp nặng, EAC TP TC 020
NGƯỜI KHÁC	MTBF	Tối thiểu 2636,8K. Telcordia SR-332 (Bellcore); Tối thiểu 453,3K. MIL-HDBK-217F (25oC)
	KÍCH THƯỚC	40125.2113.5mm (RộngCaoSâu)
	ĐÓNG GÓI	0,6Kg; 20 chiếc/13Kg/1,16CUFT

Ghi chú:

Tất cả các thông số KHÔNG được đề cập đều có thể được đo ở đầu vào 230VAC, tải thiết bị và môi trường nhiệt độ 25oC.
Độ suy giảm và nhiễu được đo ở băng thông 20 MHz bằng cách sử dụng dây xoắn đôi 12" được kết thúc bằng bài hát tụ điện 0,1uf và 47uf.
Dung sai: bao gồm dung sai thiết lập, điều chỉnh đường dây và điều chỉnh tải.
Nguồn điện được coi là một thành phần cuối cùng sẽ được gắn vào thiết bị. Cuối cùng, thiết bị phải được xác nhận lại rằng nó vẫn chưa đáp ứng thị trường EMC.
Khoảng cách lắp đặt: 40mm ở trên cùng, 20mm ở dưới cùng, 5mm ở bên trái và bên phải được khuyến nghị khi được tải liên tục với toàn bộ công việc. Trong trường hợp thiết kế liền kề là nguồn nhiệt, khoảng cách khuyến nghị là 15mm.
Có thể cần phải giảm khả năng sử dụng ở mức độ thấp. Vui lòng kiểm tra đường dẫn cụ thể để biết thêm chi tiết.
Môi trường môi trường môi trường môi trường giảm nhiệt độ là 3,5°C/1000m với các mẫu không có quạt và 5°C/1000m với các mẫu quạt hoạt động ở mức cao trên 2000m (6500ft).
