Support 1 Gigabit fiber port or SFP slot optional, 1 Gigabit copper port
Support input voltage: 12~48VDC, nonpolarity, reverse polarity protection
Support -40~75℃ wide operating temperature range
Mã thay thế : IMC100-1GT1GS-P48

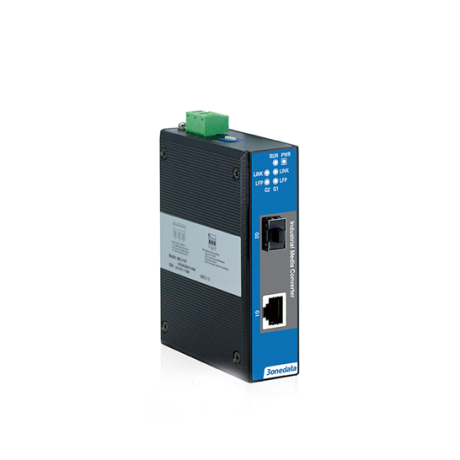

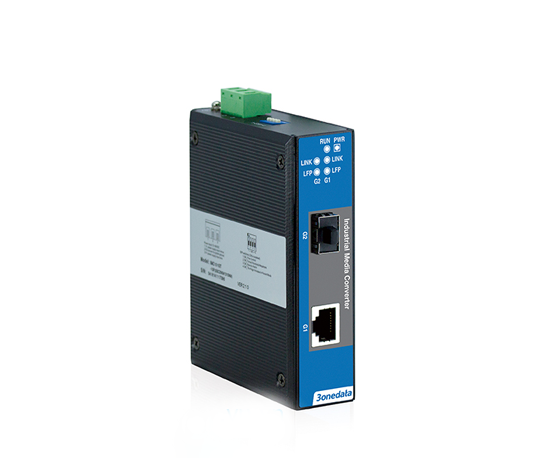

Dòng IMC101GT là bộ chuyển đổi quang điện công nghiệp không được quản lý đầy đủ 2 cổng Gigabit. Dòng sản phẩm này bao gồm hai loại sản phẩm và cung cấp cổng đồng Gigabit, cổng cáp quang Gigabit và khe cắm Gigabit SFP. Nó sử dụng gắn DIN-Rail để đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.
Thiết kế của công tắc DIP có thể thực hiện điều khiển luồng, cổng đồng với tốc độ quy định 100M, cảnh báo LFP và khung jumbo. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Kích Thước
| Available Models | Gigabit SFP Slot | Gigabit Fiber Port | Gigabit Copper Port | Power Supply Range |
| IMC101GT-1GF | 0 | 1 | 1 | 12~48VDC |
| IMC101GT-1GS | 1 | 0 | 1 |
Thông số chi tiết
|
Tiêu chuẩn & Giao thức |
IEEE 802.3 cho 10Base - T IEEE 802.3u cho 100Base - TX IEEE 802.3z cho 1000Base-X IEEE 802.3ab cho 1000Base-T IEEE 802.3x để kiểm soát luồng |
|||||||||
|
Giao diện |
Cổng Copper: 10/100 / 1000 Base-T ( X ) , RJ45, Flow Control tự động, Full / H Alf Duplex Mode, MDI / MDI-X Autotunning Cổng sợi quang: 100 0 Base- F X, S C / ST / FC tùy chọn Khe SFP: 1000Base-SFP |
|||||||||
|
Chỉ dẫn |
Chỉ báo đang chạy, Chỉ báo cổng , Chỉ báo nguồn điện , chỉ báo LFP |
|||||||||
|
Chuyển đổi thuộc tính |
Chế độ truyền: lưu trữ và chuyển tiếp Địa chỉ MAC: 1 K Kích thước bộ đệm gói: 1Mbit Băng thông bảng nối đa năng: 12 G Chuyển đổi thời gian trễ: <10μs |
|||||||||
|
Yêu cầu về nguồn điện |
12 ~ 48VDC , khối đầu cuối bước 3 chân 7,62mm Hỗ trợ bảo vệ không phân cực, phân cực ngược |
|||||||||
|
Sự tiêu thụ năng lượng |
|
|||||||||
|
Giới hạn môi trường |
Nhiệt độ hoạt động: -40 ~ 75 ℃ Nhiệt độ bảo quản: -40 ~ 85 ℃ Độ ẩm tương đối: 5% ～95% （không ngưng tụ ） |
|||||||||
|
Đặc trưng vật lý |
Nhà ở: bảo vệ IP40, kim loại Cài đặt: DIN-Rail mounting Kích thước (W x H x D): 35 mm × 1 10 mm × 95 mm Trọng lượng: ≤350g |
|||||||||
|
Tiêu chuẩn công nghiệp |
IEC 61000-4-2 (ESD) , Mức 4 l Xả khí: ± 16kV l Tiếp xúc phóng điện: ± 8kV IEC 61000-4- 4 ( EFT ), Mức 2 (IMC101GT-1GF) l Nguồn cung cấp : ± 1 kV l Giao diện Ethernet: ± 0,5 kV IEC 61000-4-4 (EFT) , Mức 1 ( IMC101GT-1GS ) l Nguồn cung cấp: ± 0,5 kV l Giao diện Ethernet: ± 0,25 kV Sốc: IEC 60068-2-27 Rơi tự do: IEC 60068-2-32 Rung: IEC 60068-2-6 |
|||||||||
|
Chứng nhận |
CE, FCC, RoHS
|

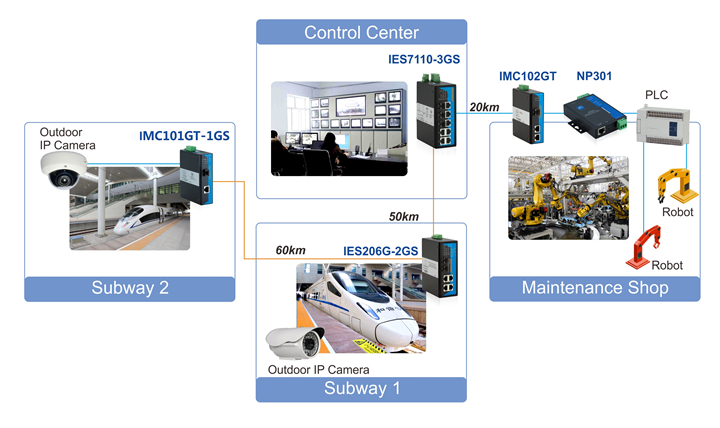

Ứng Dụng:
