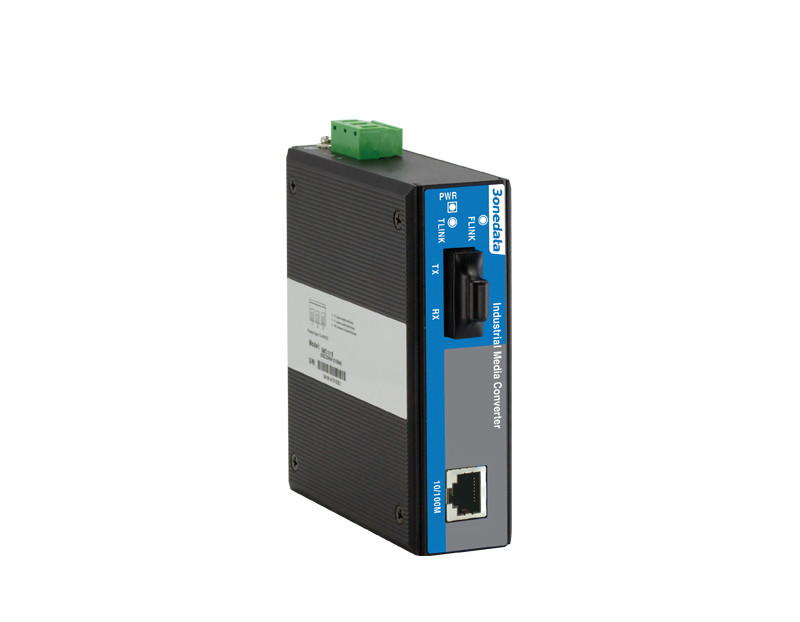

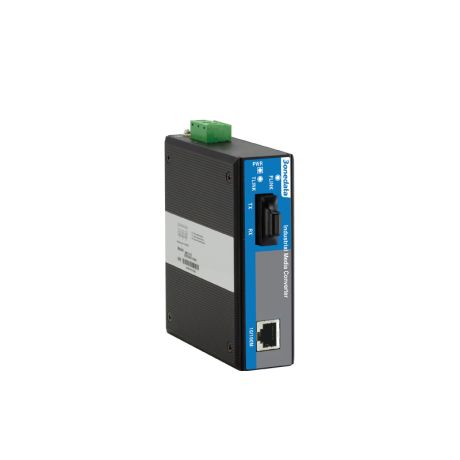

IMC101B-F là Bộ chuyển đổi quang điện 3onedata công nghiệp 100M không được quản lý 2 cổng. Sản phẩm cung cấp cổng đồng 100M và cổng cáp quang 100M. Nó sử dụng gắn DIN-Rail để đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.
Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, hàng không vũ trụ, sản xuất thông minh, dự án quân sự và các lĩnh vực công nghiệp khác.
IMC101B-F | Bộ chuyển đổi quang điện công nghiệp cung cấp 1 cổng quang và 1 cổng EthernetModel : IMC101B-F Bộ chuyển đổi quang điện công nghiệp cung cấp 1 cổng quang và 1 cổng EthernetKích thước:
| Models | 100M Fiber Port | 100M Copper Port | Power Supply Range |
| IMC101B-F | 1 | 1 | 12~48VDC |
THÔNG SỐ KỸ THUẬT CỦA IMC101B-F
| Standard & Protocol
|
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX |
| Interface | Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 100Base-FX, SC/ST/FC optional |
| LED Indicator | Port Indicator, Power Supply Indicator |
| Switch
Property |
Transmission mode: store and forward
MAC address: 2K Packet buffer size: 0.5Mbit Backplane bandwidth: 1.2G Switch time delay: < 10μs |
| Power
Requirement |
12~48VDC, 3-pin 7.62mm pitch terminal blocks
Support nonpolarity, reverse polarity protection |
| Power Consumption | No-load: 1.20W@24VDC
Full-load: 1.37W@24VDC |
| Environmental
Limit |
Operating temperature: -40~75℃
Storage temperature: -40~85℃ Relative humidity: 5%～95%（no condensation） |
| Physical Characteristic | Housing: IP40 protection, metal
Installation: DIN-Rail mounting Dimension (W x H x D): 35mm×110mm×95mm Weight: 340g |
| Industrial
Standard |
IEC 61000-4-2 (ESD), Level 4
lAir discharge: ±16kV lContact discharge: ±8kV
IEC 61000-4-5 (Surge), Level 4 lPower supply, common mode ±4kV, differential mode ±2kV lEthernet interface: ±4kV
Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
| Certification | CE, FCC, RoHS |
| Warranty | 3 years |
