Mô tả

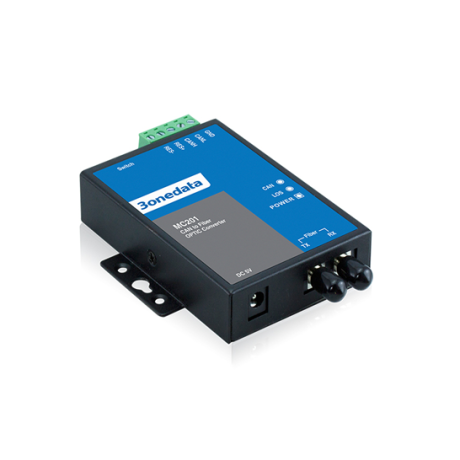

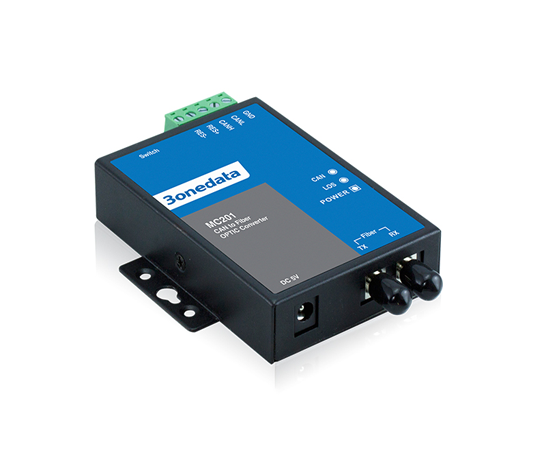

Bộ chuyển đổi CAN BUS sang Quang (2 sợi quang, Multi Mode, SC, 2KM) 3Onedata MC201-FM-SC-2KM
MC201-F là bộ chuyển tín hiệu CAN bus sang tín hiệu quang. Nó được thiết kế đặc biệt để giải quyết các vấn đề như khoảng cách truyền ngắn và nhiễu điện từ trong quá trình truyền CAN bus. Nó hỗ trợ truyền dẫn trong suốt từ 1 cổng CAN đến 1 cổng cáp quang và sử dụng giá treo tường có thể đáp ứng các yêu cầu của các cảnh khác nhau.
Bộ chuyển mạch DIP có thể thực hiện cài đặt tốc độ truyền của cổng CAN. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, tự động hóa tòa nhà, hệ thống tự động hóa chăm sóc sức khỏe, thiết bị đo lường và hệ thống giám sát môi trường, v.v.
|
Fiber Port |
Interface form：SC Transmission distance： multimode：2km single mode：15km Optical cable： multimode：50/125μm or 62.5/125μm single mode：8.3/125μm、8.7/125μm、9/125μm or 10/125μm Transmission wavelength： multimode：1310nm |
|
CAN Interface |
Standard: CAN2.0A, CAN2.0B CAN signal: CANH, CANL, GND Duplex mode: 2-wire Half Duplex Mode Baud rate: 2.5kbps-1000kbps Load capacity: support concurrent transmitting of 110 nodes Transmission distance: 40m~10km Interface form: adopt 5-pin 5.08mm pitch terminal blocks Terminating resistor: optional external 120Ω terminating resistor Interface protection: 2kVAC isolation protection |
|
LED Indicator |
Power supply indicator, fiber port/data indicator, CAN port indicator |
|
Power Requirement |
5VDC，DC round head |
|
Power Consumption |
No-load: 1.39W@5VDC Full-load: 1.31W@5VDC |
|
Environmental Limit |
Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95%(no condensation) |
|
Physical Characteristic |
Housing: IP40 protection, metal Installation: wall mounting Dimension (W x H x D): 69mm×22mm×100mm Weight: 237g |
|
Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 Air discharge: ±8kV Contact discharge: ±6kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
|
Certification |
CE, FCC, RoHS |
|
Warranty |
3 years |
