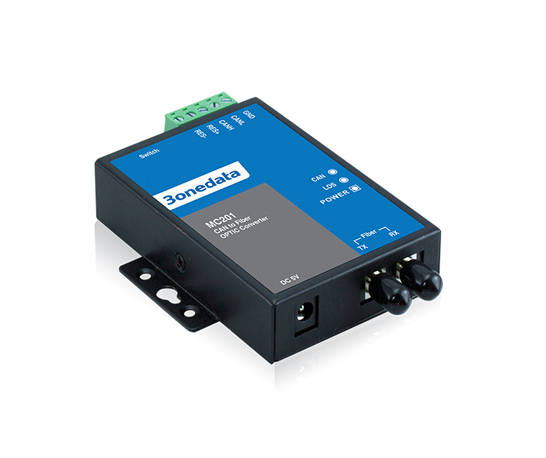

Bộ chuyển đổi CAN BUS sang Quang 3Onedata MC201-FS-SC-20KM

Còn hàng

SKU

MC201-FS-SC-20KM

Rating:

100% of 100

44 Đánh giá

Giá: Liên hệ

Tổng quan

Bộ chuyển đổi CAN BUS sang Quang (2 sợi quang, Single Mode, SC, 20KM) 3Onedata MC201-FS-SC-20KM

Model: MC201-FS-SC-20KM

Hỗ trợ 1 cổng CAN đến 1 cổng cáp quang

Cổng CAN hỗ trợ hai tùy chọn để chọn tốc độ truyền, phát hiện tự động và định nghĩa người dùng. Phạm vi tốc độ truyền là 2,5kbps-1000kbps

Nhận / lưu trữ / chuyển tiếp dữ liệu có thể đạt được giữa 2 mạng CAN với tốc độ khác nhau khi được sử dụng theo cặp

Nó có thể mở rộng khoảng cách truyền CAN bus, khoảng cách truyền của cổng cáp quang có thể lên đến 15km

Hỗ trợ dải nhiệt độ hoạt động rộng -40 ～ 75 ℃

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Chi tiết sản phẩm

Bộ chuyển đổi CAN BUS sang Quang (2 sợi quang, Single Mode, SC, 20KM) 3Onedata MC201-FS-SC-20KM

MC201-F là bộ chuyển tín hiệu CAN bus sang tín hiệu quang. Nó được thiết kế đặc biệt để giải quyết các vấn đề như khoảng cách truyền ngắn và nhiễu điện từ trong quá trình truyền CAN bus. Nó hỗ trợ truyền dẫn trong suốt từ 1 cổng CAN đến 1 cổng cáp quang và sử dụng giá treo tường có thể đáp ứng các yêu cầu của các cảnh khác nhau.

Bộ chuyển mạch DIP có thể thực hiện cài đặt tốc độ truyền của cổng CAN. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, tự động hóa tòa nhà, hệ thống tự động hóa chăm sóc sức khỏe, thiết bị đo lường và hệ thống giám sát môi trường, v.v.

Fiber Port	Interface form：SC/ST/FC Transmission distance： multimode：2km single mode：15km Optical cable： single mode：8.3/125μm、8.7/125μm、9/125μm or 10/125μm Transmission wavelength： single mode：1310nm or 1550nm
CAN Interface	Standard: CAN2.0A, CAN2.0B CAN signal: CANH, CANL, GND Duplex mode: 2-wire Half Duplex Mode Baud rate: 2.5kbps-1000kbps Load capacity: support concurrent transmitting of 110 nodes Transmission distance: 40m~10km Interface form: adopt 5-pin 5.08mm pitch terminal blocks Terminating resistor: optional external 120Ω terminating resistor Interface protection: 2kVAC isolation protection
LED Indicator	Power supply indicator, fiber port/data indicator, CAN port indicator
Power Requirement	5VDC，DC round head
Power Consumption	No-load: 1.39W@5VDC Full-load: 1.31W@5VDC
Environmental Limit	Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95%(no condensation)
Physical Characteristic	Housing: IP40 protection, metal Installation: wall mounting Dimension (W x H x D): 69mm×22mm×100mm Weight: 237g
Industrial Standard	IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 Air discharge: ±8kV Contact discharge: ±6kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6
Certification	CE, FCC, RoHS
Warranty	3 years
