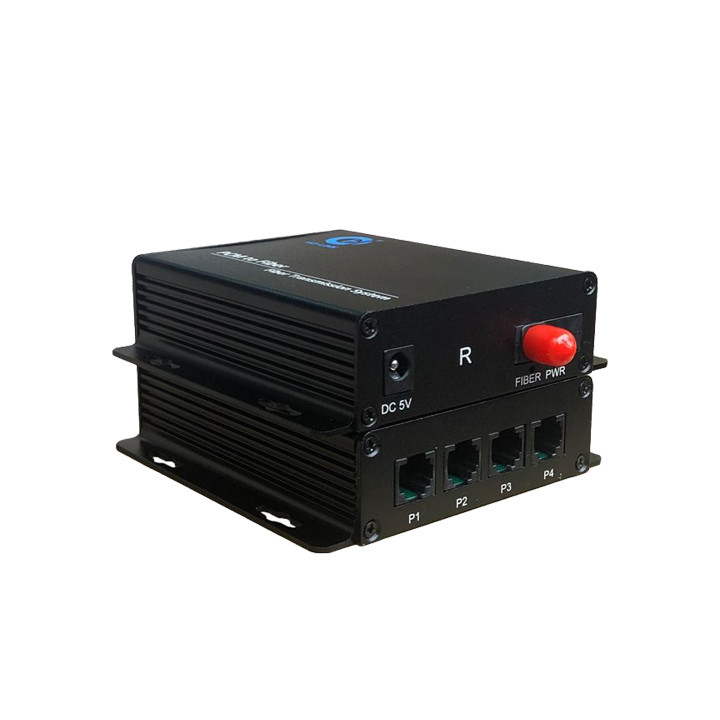

Bộ chuyển đổi quang thoại 4 kênh HL-4P-TRF là thiết bị hỗ trợ chuyển đổi 4 đường tín hiệu thoại qua cáp quang và ngược lại. Thiết bị hỗ trợ truyền 4 đường tín hiệu điện thoại qua cáp quang ở khoảng cách xa 0-20km với cáp quang single mode, 0-2km với cáp quang multi mode.
Thông số kỹ thuật:
- Băng thông thoại: 8KHZ
- Codec: Codec PCM, mỗi kênh thoại 256K6 / S, phù hợp với ITU-T G. 711
- Điều khiển báo hiệu: Hỗ trợ trong suốt mọi tín hiệu trong băng tần, phù hợp với ITU-T G. 732
- Giao diện thiết bị đầu cuối giao tiếp: điện thoại thông thường hoặc tổng đài, tổng đài (tổng đài), mạng PSIN đường dây điện thoại công cộng
- Kết nối: đường dây nóng điện thoại, điện thoại và chế độ chuyển đổi
- Điện áp chuông: 75V, tần số chuông: 25HZ / 50HZ (FXS)
- Mất mát trở lại; 40 db
- Điện áp phát hiện vòng: 35V
- Tần số phát hiện vòng: 17HZ-60HZ
- Trở kháng: 200Ω +680Ω || 0,1 µF (FXO); 200 Ω + 560Ω || 0,1µF (FXS)
- Công suất tiêu thụ: dưới 6W
- Loại giao diện điện thoại: RJ11
- Giao diện LAN: Đầu nối RJ45 10 / 100BASE-T
- Loại giao diện sợi: đầu nối loại FC đơn
- Khoảng cách truyền: multimode 0-2KM, chế độ đơn 0-20KM (tiêu chuẩn. Có thể tùy chỉnh tối đa 100KM)
- Tốc độ đường quang: 155MHZ
- Công suất truyền quang: không nhỏ hơn -14dBm
- Độ nhạy nhận ánh sáng: tốt hơn -36dBm
- Điện áp làm việc: DC 5V 1A

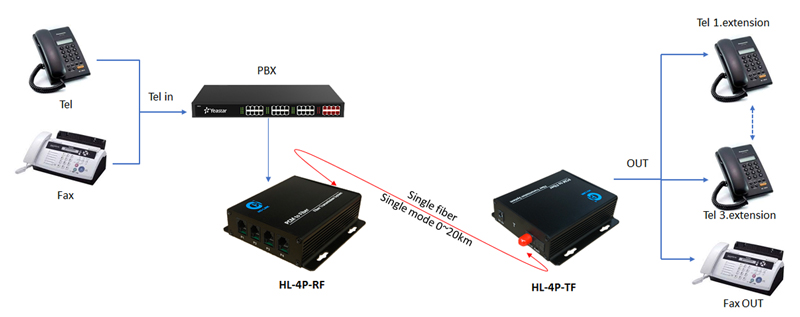

Bản vẽ :
