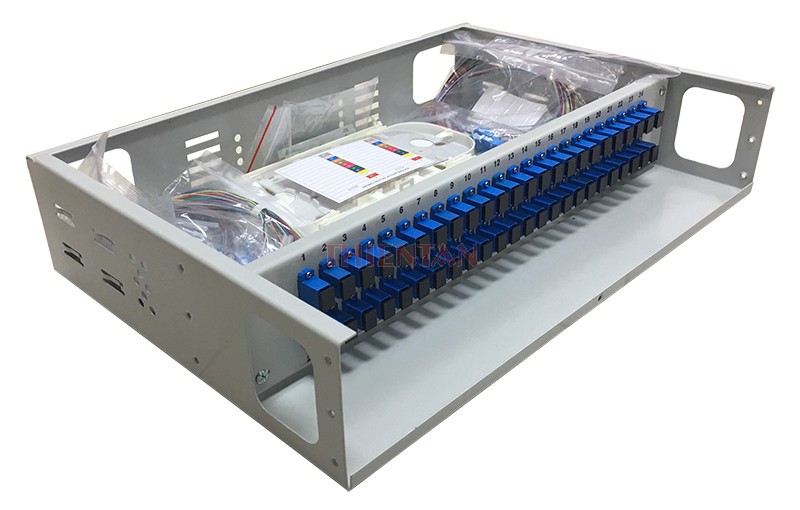

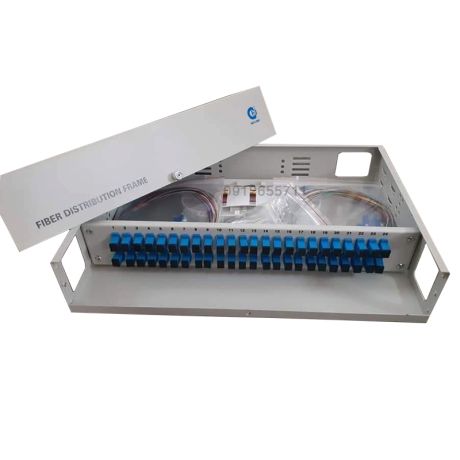

Hộp phối quang ODF48 gắn rack sử dụng cho cáp quang 48FO hoặc 48 sợi dây quang kết nối lại với nhau. Hình ảnh thực tế cho ODF 48 sử dụng cho tủ rack 19' với đầy đủ phụ kiện : adapter, dây hàn, ống nung, khay hàn quang và đai ốc.
Thông số kỹ thuật:
- Khung chính ODF 48 Fo đấu nối được tối đa (sợi): 1FO - 48FO sợi quang
- Vật liệu: Làm từ hợp kim thép lá cán lạnh – Sơn tĩnh điện, màu ghi xám
- Hộp phối quang dùng để phân phối kết nối cáp sợi quang, hàn nối sợi quang và dùng để
- dự phòng cáp quang từ 1- 48Fo
- Hộp có 3 chức năng sự dụng: Hàn nối trực tiếp, dự phòng và phân phối cáp quang.
- Khay hàn nối được mở theo bản lề - và từng khay chồng lên nhau vì vậy thao tác dễ dàng
- trong quá trình sửa chữa cũng như mở rộng dung lượng ODF.
- Hộp gắn phù hợp tất cả các Đầu Adapter FC, SC, ST, LC ... (thay thanh cài adapter theo chuẩn yêu cầu)
- Thiết kế cho tủ Rack 19”.
- Đầu Adapter được thiết kế đặt tại giữa ODF.
- ODF phù hợp với các điều kiện môi trường:
- Nhiệt độ : -40°C -> + 85°C
- Độ ẩm : 95%
- Phụ kiện lắp thêm (không có sẵn nếu mua vỏ ODF):
- Khay nối quang: Bằng nhựa, sử dụng loại khay có dung lượng tối đa 48 mối hàn/khay.
- Ống co nhiệt: Bảo vệ mối hàn quang, có chiều dài 6,0± 0,5mm
- Adapter: Gồm các loại đầu tùy chọn SC, FC, LC,ST…
- Suy hao chèn : ≤0.2dB
- Suy hao phản hồi : UPC≥55dB, APC≥65 dB
- Dây hàn quang: Tùy chọn theo yêu cầu
- Loại đầu: SC, LC, FC, ST, E2000… theo chuẩn đầu PC, UPC, APC
- Loại dây: Single Mode hoặc Multimode, 0,9mm, 2,0mm, 3,0mm.
- Suy hao chèn: ≤0.2dB
- Suy hao phản hồi: UPC≥55dB, APC≥65 dB
Sản phẩm chính hãng: Có đầy đủ chứng chỉ xuất xưởng cho công trình dự án.
