Thiết bị được sử dụng làm điểm kết cuối cho cáp trung chuyển kết nối với cáp trong hệ thống mạng truyền thông FTTx.Việc nối, tách, phân phối sợi quang có thể được thực hiện trong hộp này, đồng thời nó cung cấp khả năng bảo vệ và quản lý vững chắc cho việc xây dựng mạng FTTx.
Loại ngăn kéo bảng điều khiển sợi quang là thiết bị phụ trợ cho hệ thống dây đầu cuối trong quang,mạng truyền thông truyền dẫn cáp quang, phù hợp với cáp quang trong nhà nối trực tiếp và kết nối nhánh, và bảo vệ sợi quang.
Thông số kỹ thuật.
- Kích thước: 50x480x300 mm(theo thứ tự chiều cao, rộng, sâu)
- Khung chính ODF tối đa (sợi): 1FO - 24FO
- Hộp phối quang 24FO, hoặc odf quang 24 port
- Vật liệu: Làm từ hợp kim thép lá cán lạnh – Sơn tĩnh điện, màu ghi xám
- Hộp phối quang dùng để phân phối kết nối cáp sợi quang, hàn nối sợi quang và dùng để
- dự phòng cáp quang từ 12- 24FO
- Hộp có 3 chức năng sự dụng: Hàn nối trực tiếp, dự phòng và phân phối cáp quang.
- Khay hàn nối được mở theo bản lề - và từng khay chồng lên nhau vì vậy thao tác dễ dàng
- trong quá trình sửa chữa cũng như mở rộng dung lượng ODF.
- Hộp gắn phù hợp tất cả các Đầu Adapter FC, SC, ST, LC ... (thay thanh cài adapter theo chuẩn yêu cầu)
- Thiết kế cho tủ Rack 19”.
- Đầu Adapter được thiết kế đặt tại giữa ODF.
- ODF phù hợp với các điều kiện môi trường:
- Nhiệt độ : -40°C -> + 85°C
- Độ ẩm : 95%
- Phụ kiện lắp thêm (không có sẵn nếu mua vỏ ODF).
- Khay nối quang: Bằng nhựa, sử dụng loại khay có dung lượng tối đa 24 mối hàn/khay.
- Ống co nhiệt: Bảo vệ mối hàn quang, có chiều dài 6,0± 0,5mm
- Adapter: Gồm các loại đầu tùy chọn SC, FC, LC,ST…
- Suy hao chèn : ≤0.2dB
- Suy hao phản hồi : UPC≥55dB, APC≥65 dB
- Dây hàn quang: Tùy chọn theo yêu cầu
- Loại đầu: SC, LC, FC, ST, E2000… theo chuẩn đầu PC, UPC, APC
- Loại dây: Single Mode hoặc Multimode, 0,9mm, 2,0mm, 3,0mm.
- Suy hao chèn: ≤0.2dB
- Suy hao phản hồi: UPC≥55dB, APC≥65 dB
ODF 24FO single mode

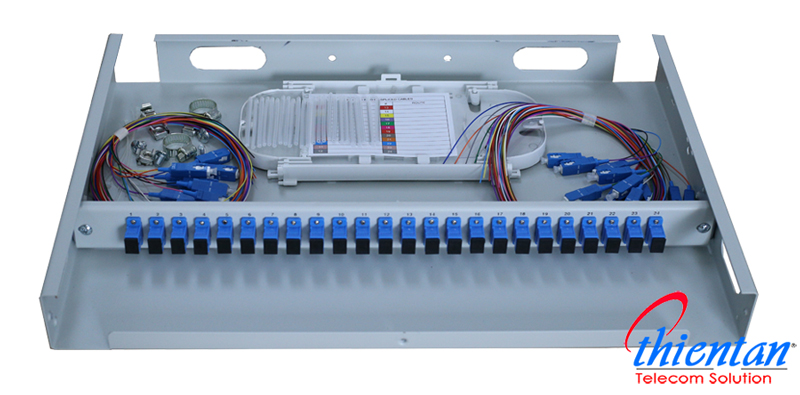

Hộp phối quang ODF 24FO đầy đủ phụ kiện SC/UPC
| Dây hàn SC/UPC |
Adaptor SC/UPC |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối SC/UPC
- Loại cáp: single mode
- Loại sợi: 9/125 μm
- Bước sóng: 1310nm / 1550nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥50 dB
- Độ bền 1000 lần
|
- Suy hao chèn ≤0,2dB
- Loại cáp: single mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|

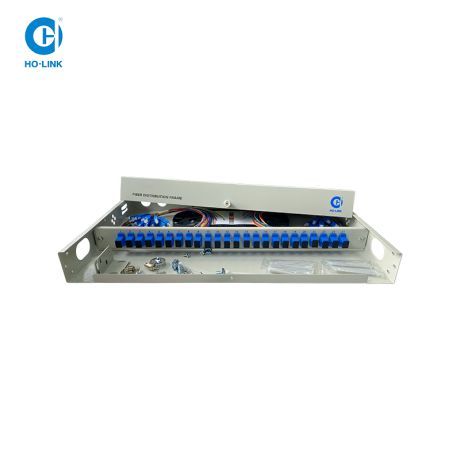

Hộp ODF 24FO đầy đủ phụ kiện chuẩn SC/UPC

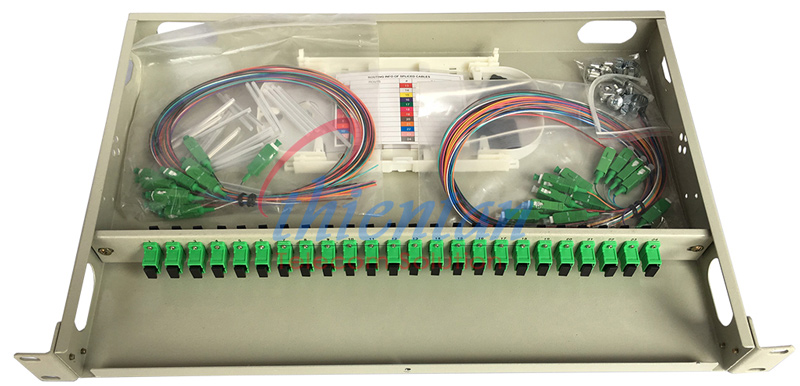

Hộp phối quang ODF 24FO đầy đủ phụ kiện chuẩn SC/APC
| Dây hàn SC/APC |
Adaptor SC/APC |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối SC/APC
- Loại cáp: single mode
- Loại sợi: 9/125 μm
- Bước sóng: 1310nm / 1550nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥60 dB
|
- Suy hao chèn ≤0,2dB
- Loại cáp: single mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|
Hộp ODF 24FO đầy đủ phụ kiện chuẩn SC/APC

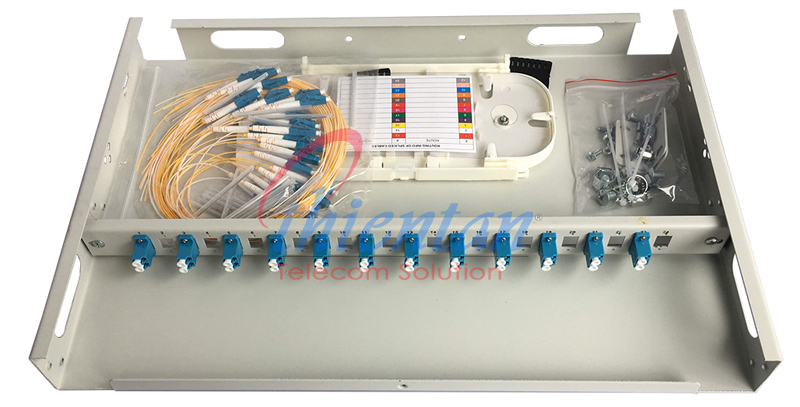

Hộp phối quang ODF 24FO đầy đủ phụ kiện chuẩn LC/UPC
| Dây hàn LC/UPC |
Adaptor LC/UPC |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối LC/UPC
- Loại cáp: single mode
- Loại sợi: 9/125 μm
- Bước sóng: 1310nm / 1550nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥50 dB
|
- Suy hao chèn ≤0,2dB
- Loại cáp: single mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|
Hộp ODF 24FO đầy đủ phụ kiện chuẩn LC
Hộp phối quang ODF 24FO đầy đủ phụ kiện chuẩn FC/UPC
| Dây hàn FC/UPC |
Adaptor FC/UPC |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối FC/UPC
- Loại cáp: single mode
- Loại sợi: 9/125 μm
- Bước sóng: 1310nm / 1550nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥50 dB
|
- Suy hao chèn ≤0,2dB
- Loại cáp: single mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|

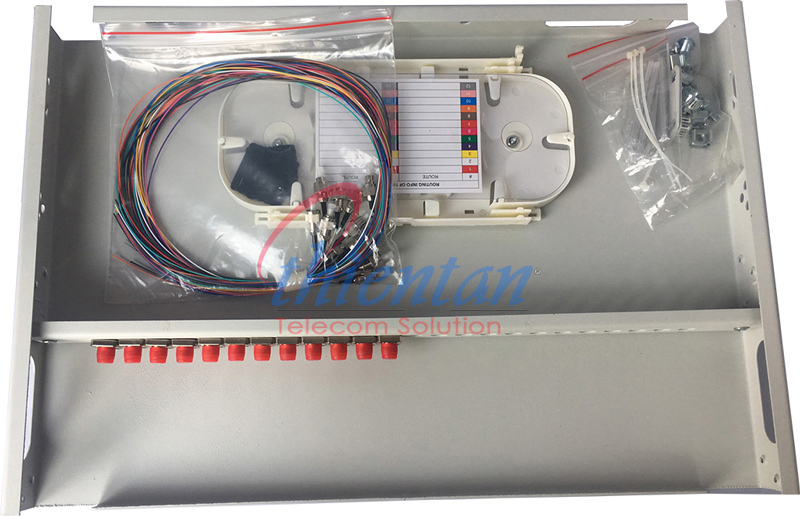

ODF 12FO đầy đủ phụ kiện chuẩn FC (vỏ ODF 24)
ODF 24FO multi mode

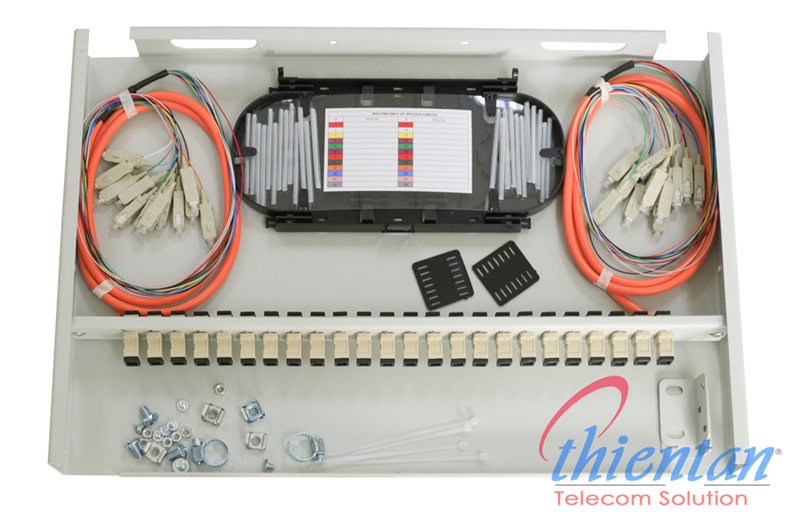

ODF 24FO multi mode OM2
| Dây hàn SC/UPC OM2 |
Adaptor SC/UPC multi mode |
Ống nung (ống co nhiệt) |
Khay hàn quang |
- Kết nối SC/UPC
- Loại cáp: Multi mode
- Loại sợi: OM2
- Bước sóng: 850nm / 1300nm
- Suy hao chèn: ≤0.3 dB
- Return Loss (mất mát phản hồi): ≥30 dB
|
- Suy hao chèn ≤0,2dB
- Loại cáp: multi mode
- Loại kết nối: đơn (simplex)
- Độ bền 1000 lần
|
|
|
ODF 24FO multi mode SC/UPC OM2

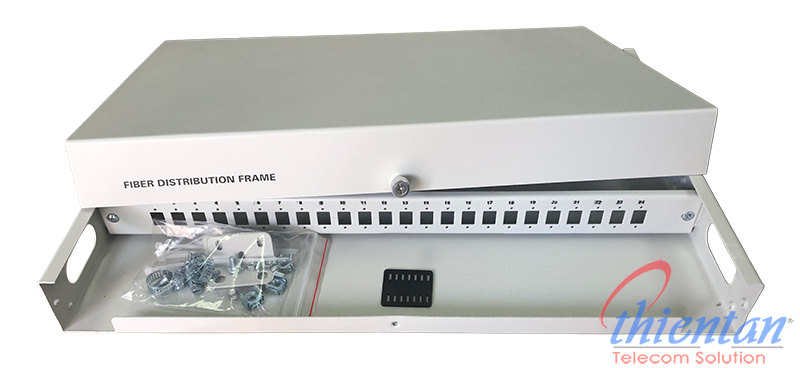

Vỏ ODF 24FO chuẩn gắn rack ( Rackmount)
- Hộp phối quang odf trong nhà có 3 chức năng sự dụng: Hàn nối trực tiếp, dự phòng và phân phối cáp quang.
- Khay hàn nối được mở theo bản lề - và từng khay chồng lên nhau vì vậy thao tác dễ dàng
- trong quá trình sửa chữa cũng như mở rộng dung lượng ODF.
- Hộp gắn phù hợp tất cả các Đầu Adapter FC, SC, ST, LC ... (thay thanh cài adapter theo chuẩn yêu cầu)
- Thiết kế cho tủ Rack 19”.
- Đầu Adapter được thiết kế đặt tại giữa ODF.
- ODF phù hợp với các điều kiện môi trường:
- Nhiệt độ : -40°C -> + 85°C
- Độ ẩm : 95%
- Phụ kiện lắp thêm (không có sẵn nếu mua vỏ ODF).
Vỏ hộp ODF 24 được thiết kế chắc chắn, sơn tĩnh điện
- Khay nối quang: Bằng nhựa, sử dụng loại khay có dung lượng tối đa 24 mối hàn/khay.
- Ống co nhiệt: Bảo vệ mối hàn quang, có chiều dài 6,0± 0,5mm
- Adapter: Gồm các loại đầu tùy chọn SC, FC, LC,ST…
- Suy hao chèn : ≤0.2dB
- Suy hao phản hồi : UPC≥55dB, APC≥65 dB
- Dây hàn quang: Tùy chọn theo yêu cầu
- Loại đầu: SC, LC, FC, ST, E2000… theo chuẩn đầu PC, UPC, APC
- Loại dây: Single Mode hoặc Multimode, 0,9mm, 2,0mm, 3,0mm.
- Suy hao chèn: ≤0.2dB
- Suy hao phản hồi: UPC≥55dB, APC≥65 dB
- Sản phẩm chính hãng: Có đầy đủ chứng chỉ xuất xưởng cho công trình dự án.
Tư vấn, Hỗ trợ: 0869.192.122
Thiên Tân Telecom – pháp Viễn Thông chuyên nghiệp.
