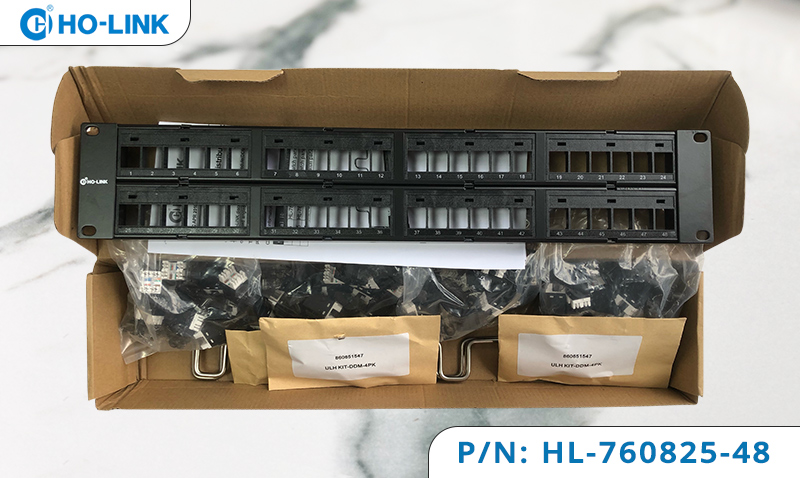

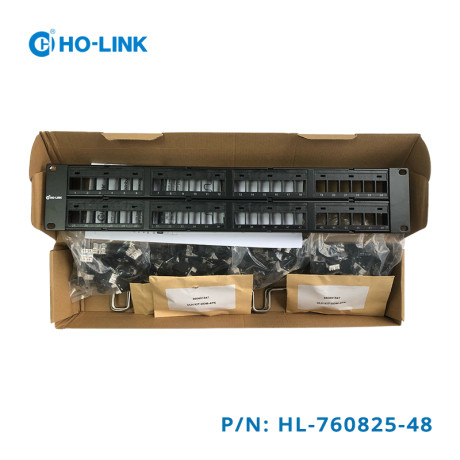

Patch panel CAT6 HO-LINK 48 port HL-760825-48

Patch panel CAT6 HO-LINK 48 port HL-760825-48 đóng vai trò là điểm kết nối trung gian, giúp tổ chức và quản lý các kết nối mạng từ các thiết bị đầu cuối (như máy tính, camera, điện thoại) tới các thiết bị chuyển mạch (switch).

Patch panel 48 port Cat6 được cấu tạo từ các thành phần chính:

• Thanh rỗng 48 cổng: chất liệu kim loại, có kích thước 2U (đơn vị rack) và được thiết kế để lắp vừa vào tủ rack 19 inch.
• 48 cổng chờ để lắp nhân mạng Cat6: Mỗi cổng được đánh số thứ tự, dùng để cắm dây nhảy mạng (patch cord) kết nối với switch.
• 48 Nhân mạng Cat6: để đấu nối các sợi cáp mạng từ tường hoặc các ổ cắm mạng (outlet) bằng công cụ nhấn chuyên dụng. Nhân Cat6 có mã màu theo chuẩn T568A hoặc T568B để việc đấu nối trở nên dễ dàng và chính xác hơn.
• Patch Panels Cat6 được thiết kế với 6 cổng trên 1 modules, nó cho phép dán nhãn 9mm và 12mm hoặc là các biểu tượng màu. Những module này sử dụng chất liệu PC+ABS giúp tăng độ bền va đập, chịu nhiệt, chống cháy của chất liệu PC cùng với bề mặt sáng bóng của ABS. 6 cổng RJ45 này cũng có thể được thay thế khi cần thiết.

Chức năng chính của patch panel HO-LINK là:

• Quản lý và tổ chức cáp mạng: Giúp hệ thống dây mạng gọn gàng, tránh tình trạng rối và lộn xộn, đặc biệt trong các hệ thống có nhiều thiết bị.
• Tăng tính linh hoạt: Khi cần thay đổi vị trí kết nối một thiết bị, bạn chỉ cần rút dây nhảy từ patch panel và cắm sang cổng khác mà không cần phải can thiệp vào các đường cáp đi âm tường.
• Bảo vệ các cổng của switch: Giúp bảo vệ các cổng RJ45 trên switch khỏi các thao tác cắm và rút dây thường xuyên, từ đó kéo dài tuổi thọ của thiết bị.

Quá trình đấu nối patch panel 48 port Cat6 thường gồm các bước cơ bản sau:

• Chuẩn bị: Cắt vỏ cáp mạng, sau đó tách và sắp xếp các cặp dây xoắn theo đúng thứ tự màu chuẩn T568A hoặc T568B. (Nhãn màu hỗ trợ đấu dây theo cả 2 chuẩn T568A và T568B, rất thuận tiện cho việc lắp đặt và kiểm tra.)

• Đấu dây: Sử dụng dao nhấn (punchdown tool) để nhấn từng sợi dây vào các khe tương ứng ở mặt sau của patch panel hoặc các dòng kìm bấm nhân mạng thông dụng trên thị trường như Commscope, DINTEK .... Đảm bảo dây được nhấn chặt và đúng màu.
• Lắp đặt: Cố định patch panel vào tủ rack.
• Kết nối: Dùng dây nhảy mạng (patch cord) để kết nối từ các cổng ở mặt trước của patch panel tới các cổng trên switch.

Thông tin về patch panel 48 port Cat6 HO-LINK :

• HO-LINK Category 6 Patch Panel, Unshielded, 48-Port
• Patch Panel 48 port Cat 6 HO-LINK đáp ứng tất cả các yêu cầu về hiệu suất chuẩn Cat 6 của TIA/EIA 568-B.2 và ISO/IEC 11801 Class E
• Thanh quản lý 48 port Cat6 đáp ứng tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại như: Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP).

Patch panel 48 port Cat6 được ứng dụng rộng rãi trong các hệ thống mạng đòi hỏi sự ổn định và quản lý chuyên nghiệp, như:

• Trung tâm dữ liệu (Data Center): Nơi cần quản lý hàng trăm, thậm chí hàng nghìn kết nối.
• Hệ thống mạng văn phòng: Giúp việc quản lý mạng nội bộ trở nên dễ dàng và hiệu quả hơn.
• Tòa nhà, trường học, bệnh viện: Các công trình có hệ thống mạng phức tạp và nhiều điểm kết nối.
