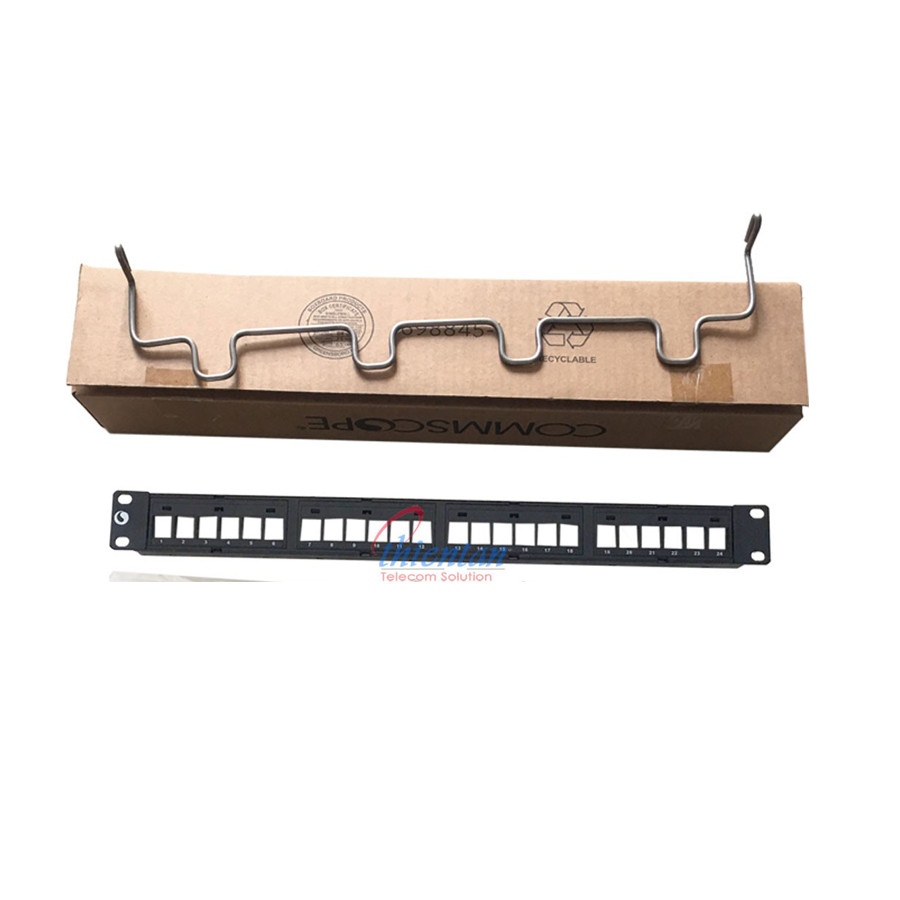

Patch panel 24 port Cat5e Commscope | Thanh đấu nối Commscope AMP cat5e

Patch panel 24 port Cat5e Commscope | Thanh đấu nối Commscope AMP cat5e

• Patch Panel AMP (Commscope) CAT5E 24Port là sản phẩm của hãng Commscope, là thành phần không thể thiếu của một hệ thống mạng, nó giúp quản lý hệ thống mạng một cách linh hoạt hơn, chuyên nghiệp hơn và ổn định hơn.
• Patch Panel CAT5E SL Series AMP NETCONNECT vượt tất cả các yêu cầu về hiệu suất chuẩn CAT 5E của TIA/EIA 568-B.2 và ISO/IEC 11801 Class E. Chúng thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như : Gigabit Ethernet, 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP).
• Nhãn màu hỗ trợ đấu dây theo cả 2 chuẩn T568A và T568B, rất thuận tiện cho việc lắp đặt và kiểm tra.
• AMP NETCONNECT CAT5E Patch Panel được thiết kế với 6 cổng trên 1 modules, nó cho phép dán nhãn 9mm và 12mm hoặc là các biểu tượng màu. Những module 6 cổng RJ45 này cũng có thể được thay thế khi cần thiết.
• Công cụ AMP NETCONNECT SL Series Termination được sử dụng để bấm đầu Modular jack của Patch panel CAT5e 24 và 48 port AMP.
• Sản phẩm được nhập khẩu chính hãng có đầy đủ giấy tờ chứng nhận xuất xứ (CO)và chất lượng hàng hóa (CQ).

Làm thế nào để Patch Panels hoạt động?

Các bảng vá bao gồm nhiều cổng mạng lại với nhau để kết nối các đường dây đến và đi - bao gồm cả các cổng dành cho mạng cục bộ, thiết bị điện tử, hệ thống điện và truyền thông. Khi bảng vá lỗi là một phần của mạng LAN, chúng có thể kết nối máy tính với máy tính khác và với đường dây bên ngoài. Đến lượt mình, những đường này cho phép các mạng LAN kết nối với mạng diện rộng hoặc với Internet. Để sắp xếp các mạch bằng bảng vá, bạn chỉ cần cắm và rút dây nối phù hợp. Các vấn đề khắc phục sự cố được đơn giản hóa với bảng vá vì chúng cung cấp một vị trí duy nhất cho tất cả các giắc cắm đầu vào. Chúng thường được sử dụng trong các ngành yêu cầu thiết bị âm thanh rộng rãi vì chúng hoạt động tốt để kết nối nhiều loại thiết bị.

Ưu điểm Patch panels

Ưu điểm chính của việc sử dụng các bảng vá, còn được gọi là các khoang vá, là tổ chức được cải thiện và quản lý mạng có dây của bạn dễ dàng hơn. Đối với hầu hết các thiết kế bảng vá lỗi mới hơn, trọng tâm chính là quản lý cáp. Chẳng hạn, bằng cách sử dụng bảng vá lỗi truy cập trước, bạn có thể dễ dàng truy cập vào tất cả các cáp và đầu cuối của mình. Các tấm tiếp cận phía trước hoạt động đặc biệt tốt trong không gian chật hẹp. Đối với các doanh nghiệp, các bảng vá lỗi thường được tìm thấy ở các khu vực chứa thiết bị viễn thông và chúng đóng vai trò trung tâm trong chức năng mạng. Bằng cách tập trung các cáp vào một nơi, bảng vá giúp quản trị viên mạng dễ dàng di chuyển, thêm hoặc thay đổi các kiến ​​trúc mạng phức tạp. Trong môi trường kinh doanh, bảng vá là cách thông minh để nhanh chóng chuyển các đường dây liên lạc từ văn phòng sang văn phòng khác.

Số lượng cổng kết nối trên Patch panels

Cổng là một thành phần của bảng vá vì chúng cung cấp các điểm vào và ra vật lý cho dữ liệu. Hầu hết các bảng vá có 24 hoặc 48 cổng. Tuy nhiên, các bảng có thể bao gồm 96 cổng và một số phiên bản đặc biệt đạt đến 336 hoặc hơn. Số lượng cổng trên bảng không bị giới hạn vật lý ngoài diện tích để đặt chúng. Tuy nhiên, bảng điều khiển bao gồm các mô-đun với tám cổng vì việc thay thế và bảo trì dễ dàng hơn trên các nhóm nhỏ hơn. Khi sự cố xảy ra, các nhóm cổng nhỏ hơn có nghĩa là ít dây hơn để kết nối với một mô-đun mới.

Sử dụng Patch Panels

Nếu bạn có thể nối dây giắc cắm Ethernet, bạn có thể đấu dây bảng vá. Bạn chỉ cần lặp lại trình tự nhiều lần cho các cổng khác nhau của mình. Một bảng vá với tám cổng là đủ cho hầu hết các mạng gia đình, nhưng nó dễ dàng mở rộng khi bạn cần thêm dung lượng. Các bảng có từ tám đến 24 cổng luôn có sẵn và bạn có thể tận dụng nhiều bảng với nhau để tạo ra một bảng lớn hơn. Nếu bạn đang kết hợp một mạng gia đình hoặc mạng doanh nghiệp, bạn có thể hoàn thành công việc mà không cần các bảng vá không? Chắc chắn, vì các bảng vá phục vụ nhiều hơn như một sự tiện lợi hơn là cần thiết. Nhưng bằng cách kết hợp một bảng vá - hoặc một vài bảng - bạn có thể mong đợi quản lý cáp tốt hơn và các bản sửa lỗi dễ dàng hơn khi một thành phần mạng chắc chắn bị hỏng.
