Mô tả
Bộ chuyển đổi tín hiệu RS232/422/485 qua quang Ho-Link (RS232/422/485 to Fiber Converter) là một thiết bị được sử dụng để chuyển đổi tín hiệu từ các giao diện RS232, RS422 hoặc RS485 thành tín hiệu quang để truyền thông tin qua quang. Bộ chuyển đổi này giúp mở rộng khoảng cách truyền tải và bảo vệ tín hiệu khỏi nhiễu điện và nhiễu môi trường.
Các tính năng trên thiết bị.
- Hỗ trợ cổng kết nối RS-232 / RS-422 / RS-485
- Hỗ trợ đồng bộ hóa, truyền điểm - điểm, điểm - đa điểm
- Tín hiệu tự động phát hiện
- Ngăn chặn nhiễu điện và ăn mòn hóa học
- Tốc độ kết nối cổng tiếp theo lên tới 256 KBPS
- Bảo vệ biến 1500W. bảo vệ tĩnh điện 15KV
- Hỗ trợ cáp quang đa chế độ 2KM (cổng quang song công), cáp quang đơn chế độ 20km (cổng quang đơn giản, song công)
- Tốc độ truyền tải có thể mở rộng với tốc độ tối đa 2km ở chế độ, với tốc độ tối đa ở chế độ tăng lên tới 120km (theo đơn vị điều chỉnh)
Mô hình kết nối bộ chuyển đổi tín hiệu tiếp theo qua quang HO-LINK HL-CRS-232422485-TRS

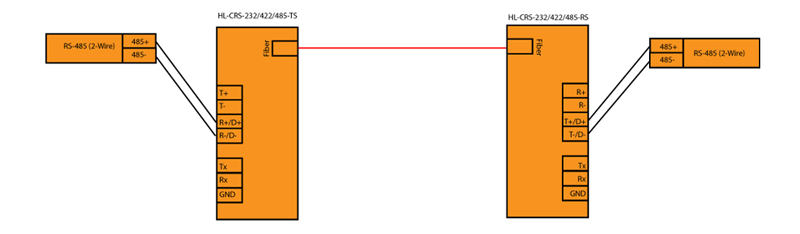

- Kết nối tín hiệu RS485 qua quang

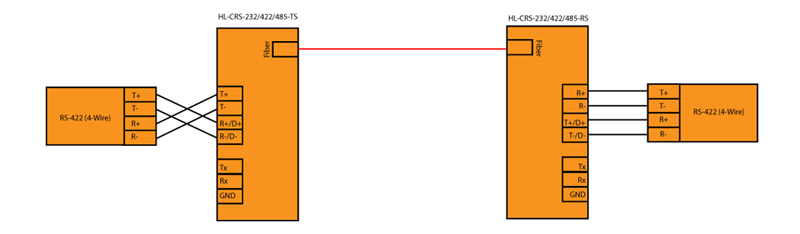

- Kết nối tín hiệu RS422 qua quang

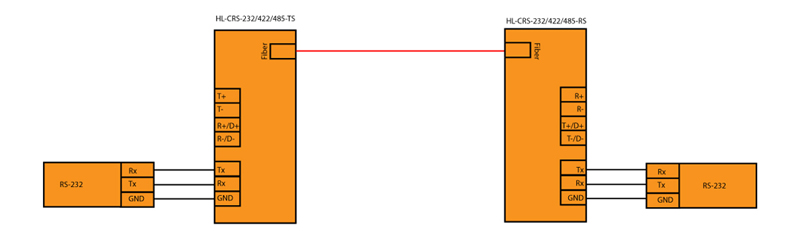

- Kết nối tín hiệu RS232 qua quang

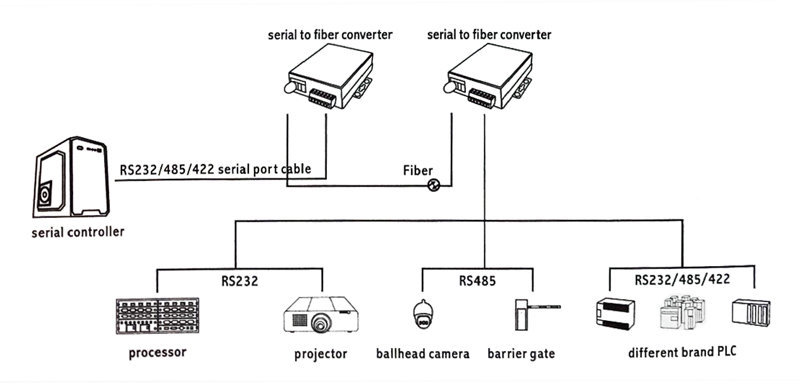

- Mô hình ứng dụng của bộ chuyển đổi kết nối tiếp theo qua quang HO-LINK
Giá sản phẩm Bộ chuyển đổi RS485 sang quang HL-RS485/422/232 chưa bao gồm thuế theo luật hiện hành. Tuy nhiên tùy vào từng loại sản phẩm hoặc phương pháp pháp pháp, địa chỉ giao hàng có thể phát hiện thêm các loại chi phí khác như phí vận hành hành hành chuyển, phụ phí hàng cồng cồng, ...
Thiên Tân Telecom – pháp Viễn Thông chuyên nghiệp
Thông số kỹ thuật
Thông số kĩ thuật của bộ chuyển đổi tín hiệu RS-232/422/485 sang quang HO-LINK HL-CRS-232/422/485-TRS
Chỉ số thiết bị quang học
|
|
|
Bước sóng |
1310 - 1550nm |
|
Tốc độ bit |
155Mbps |
|
Nguồn điện TX |
> -8dbM |
|
RX cảm biến |
> -24dbM |
|
Kết nối đầu tiên của sợi |
FC |
|
Mục dữ liệu |
|
|
Tiêu chuẩn |
Đáp ứng các tiêu chuẩn EIA RS-232, RS-485, RS-422 |
|
vật lý giao diện |
Thiết bị đầu cuối công nghiệp 7 chân |
|
Tốc độ truyền tải |
50 bps đến 256 kbps (hỗ trợ tốc độ truyền không chuẩn |
|
Sử dụng cổng đồng thời |
2 |
|
RS232 |
Hệ thống 3 dây (RXD, TXD, GND), song công hoàn toàn, giao tiếp điểm tới điểm |
|
Khoảng cách liên lạc tối đa là 15 mét |
|
|
RS485 |
Giao tiếp 2 dây (A,B), bán song công, điểm tới nhiều điểm |
|
RS422 |
4 dây, song công hoàn toàn |
|
Tốc độ truyền tải tốc độ tối đa khoảng cách là 1219m, tốc độ truyền tải tốc độ tốc độ cao so với tốc độ truyền tải tốc độ khoảng cách |
|
|
Chỉ số RS485 |
|
|
RS-485 kháng kéo lên / kháng kéo xuống |
1kΩ, 150kΩ |
|
Điện trở đầu cuối RS-485 |
Không áp dụng, 120Ω 120kΩ |
|
Chỉ số sức mạnh |
|
|
Đầu vào hiện tại |
1A |
|
điện áp vào |
5A |
|
Bảo vệ dòng điện quá tải |
Ủng hộ |
|
Kết nối nguồn đầu tiên |
Thiết bị đầu cuối công nghiệp 3 chân |
|
Năng lực thụ động |
<1,5W |
|
Chỉ số cơ sở dữ liệu |
|
|
khung lớn |
Hợp kim nhôm |
|
sản phẩm sạch có giá trị |
0,25kg |
|
Cài đặt |
Máy tính để bàn |
|
Công việc chỉ số |
|
|
Màu sắc công việc |
- 20 0 đến 70 0 C |
|
Quản lý nhiệt độ |
- 40 0 đến 85 0 C |
|
Độ ẩm làm việc |
5 đến 95% (không tụ) |
|
cuộc sống làm việc |
> 100000 giờ |
