Mô tả

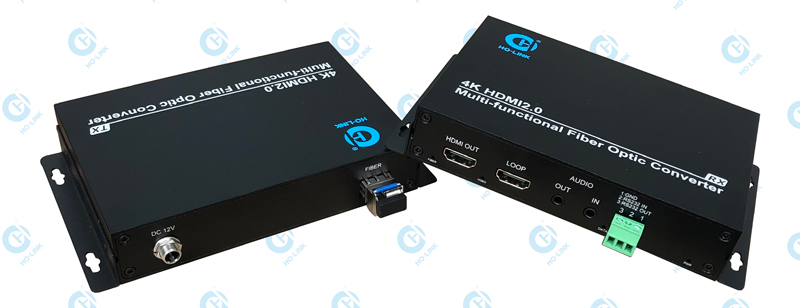

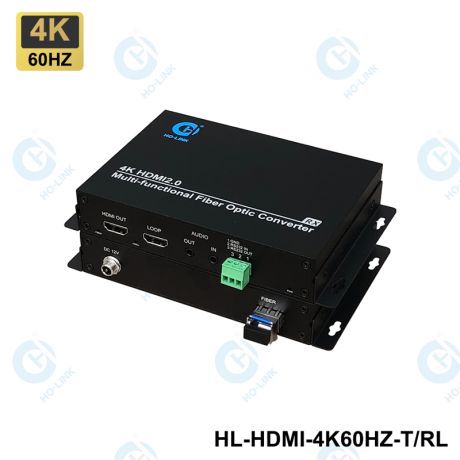

Bộ kéo dài HDMI sang quang 4K@60Hz được nghiên cứu, phát triển và sản xuất tại nhà sản xuất HO-LINK với quyền sở hữu trí tuệ độc lập. Tiếp nối những ưu điểm của các sản phẩm tương đồng với nhu cầu thực tế của thị trường, HO-LINK đã ra mắt thị trường bộ HDMI qua quang chuẩn 4K 60HZ.
Bộ kéo dài HDMI 2.0 sang quang có thể truyền 1 đường tín hiệu HDMI 4K@60Hz với cổng HDMI, âm thanh, RS232 qua 1 sợi quang với tín hiệu không phát, không nén và chất lượng cao với khoảng cách lên tới 10km.
Bộ chuyển đổi HDMI qua quang 4K 60Hz HO-LINK được thiết kế cho các tính năng cụ thể như
- Hình ảnh dày thủ số kỹ thuật HDMI 2.0;
- Cả máy phát và máy thu đều có chức năng chia sẻ video và video vòng lặp âm thanh HD;
- Hỗ trợ chức năng quản lý EDID, hỗ trợ tự động chuyển đổi EDID/EDID;
- Hỗ trợ định dạng video 3D và HDR;
- Hỗ trợ chuyển tiếp đường truyền độc lập 3,5 mm và có chức năng nhúng/không nhúng âm thanh;
- Hỗ trợ truyền âm thanh ngược 3,5mm;
- Hỗ trợ 1 kênh truyền dữ liệu cổng nối tiếp RS232 hai chiều;
- Khoảng cách truyền 10km ở chế độ đơn;
- Hỗ trợ nóng, cắm và chạy tín hiệu trao đổi, không cần cài đặt;

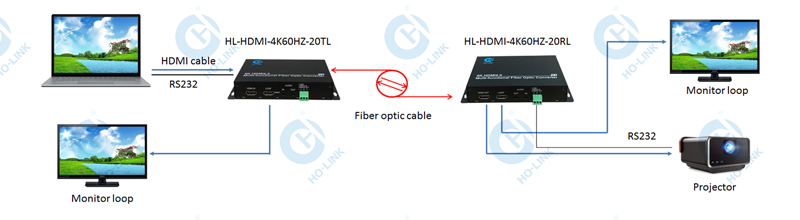

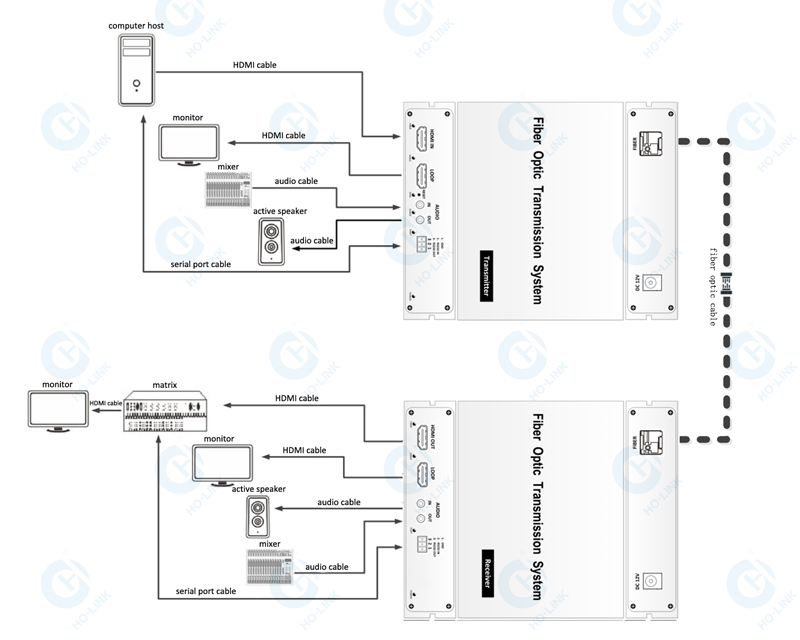

Ứng dụng thực tế của HDMI 2.0 kéo dài qua quang HO-LINK HL-HDMI-4K60HZ-T/RL
Ứng dụng video tín hiệu kéo dài HDMI 4K60Hz cho sự kiện màn hình LED chiếu sáng
Tư vấn, Hỗ trợ: 0869.192.122
Thiên Tân Telecom – pháp viễn thông chuyên nghiệp.
Thông số kỹ thuật
hông số kỹ thuật của bộ kéo dài HDMI qua quang 4K@60Hz HO-LINK HL-HDMI-4K60HZ-T/RL
|
thông số sợi |
|
|
bước sóng |
1310/1550nm |
|
Tỷ lệ |
18Gbps |
|
máy phát điện |
＞-3dB |
|
Máy thu cảm biến |
＞-10dB |
|
Module quảng cáo số |
sợi đơn độ 10km |
|
Đầu kết nối sợi quang |
LC |
|
Thông số video |
|
|
Chuẩn bị HDMI |
HDMI2.0 |
|
Video thông tin băng thông |
18Gbps |
|
Độ phân giải video |
480i ~1080p50/60Hz,4Kx2K@24/30Hz,4kx2k@60Hz |
|
Không có màu sắc |
RGB, YCbCr 4:4:4/4:2:2, YUV 4:2:0 |
|
Đồng hồ pixel tối đa |
594MHz |
|
Long size code result |
10 triệu |
|
vật lý giao diện |
HDMI nữ |
|
Thanh thông số |
|
|
Mẫu thu thập tần số |
48K |
|
Mẫu thu thập số liệu sâu |
24bit |
|
Băng thông tin |
96db |
|
Tổng độ hài hước (THD) |
-88db |
|
Tỷ lệ tín hiệu trên tạp âm (SNR) |
96db |
|
Trở lại đầu vào/đầu ra âm thanh |
600Ω |
|
Tín hiệu độ |
Điện áp 3.5V |
|
vật lý giao diện |
Ổ cắm âm thanh nổi 3,5mm |
|
Tín hiệu loại |
Âm thanh nổi |
|
Thông tin KVM(USB) |
|
|
Phiên bản |
1.1 |
|
Giao diện vật lý của máy phát hiện |
USB loại B |
|
giao diện vật lý của máy chủ |
USB loại A |
|
Cấu hình tiêu chuẩn tham số dữ liệu RS232 (hệ thống 3 dây, song công hoàn toàn) |
|
|
Tốc độ truyền tải |
Khả năng tương thích hướng xuống 115200Kbps |
|
Dữ liệu bit |
8 chữ số |
|
vật lý giao diện |
Thiết bị cuối phượng 3 chân |
|
Thông tin cơ sở dữ liệu |
|
|
Vật liệu |
Hợp kim nhôm |
|
Sản phẩm size |
163*100*29mm |
|
Khối lượng sản phẩm làm sạch |
0,65kg/chiếc |
|
Cài đặt |
Loại máy tính để bàn |
|
Sự kiện |
|
|
Packages material close package |
giấy kraft |
|
Cân nặng |
1,1kg |
|
Gói kích thước |
340*252*54mm |
|
Môi trường |
|
|
Công việc nhiệt độ |
-20°C ~75°C |
|
Quản lý nhiệt độ |
-40°C ~85°C |
|
độ ẩm tương thích |
Từ 5 đến 95% (không ngập nước) |
|
MTBF |
> 100.000 giờ |
