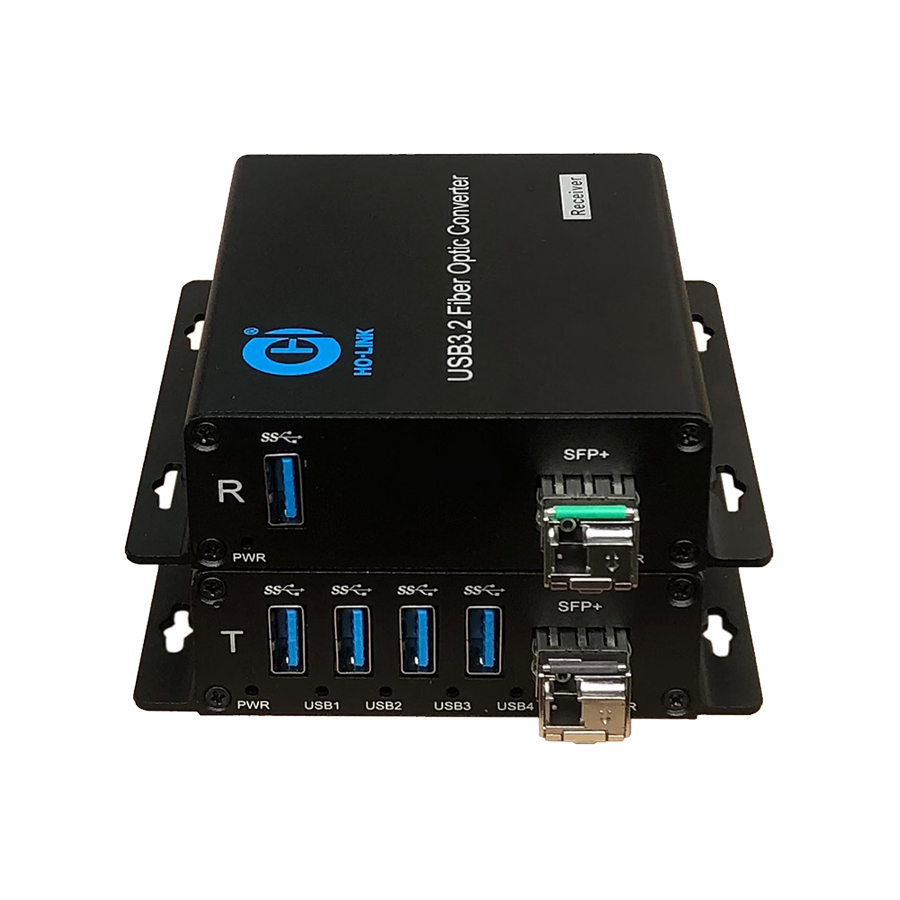

Bộ chuyển đổi USB sang quang HO-LINK HL-4USB-3.2-TRL

Bộ chuyển đổi cáp quang USB3.2 sử dụng một USB PHY đặc biệt để trả lời các yêu cầu của giao thức USB3.2 và sử dụng SFP 10Gbps để hoàn tất quá trình chuyển đổi quang điện và thực hiện truyền tín hiệu ổn định tốc độ high speed USB3.2 SuperSpeed ​​Plus.

Bộ chuyển đổi cáp quang USB3.2 bao gồm một bộ phát và một bộ thu cung cấp nguồn 5V thông qua đầu nối USB 3.2 loại A của máy chủ, bộ phát được cấp bởi các nguồn điện bên ngoài và cấp nguồn cho thiết bị USB3 .2 information through USB3.2 A connection type.

Lưu ý rằng băng thông của 10Gbps không phải là 10Gbps chia cho 8 để có 1250MB/s, nó sử dụng cùng chế độ truyền 10 bit như SATA, vì tốc độ tối đa của nó chỉ là 1000MB/s.

Lưu ý rằng 10Gbps (1000MB/s) là giá trị truyền dẫn theo lý thuyết. Nếu một số thiết bị chia sẻ một kênh USB, chip điều khiển chính sẽ phân bổ và kiểm soát băng thông khả dụng cho từng thiết bị.

USB-IF đã phát hành thông số kỹ thuật đặt tên USB mới nhất,USB 3.0 và USB 3.1 ban đầu sẽ không còn được sử dụng nữa,tất cả các tiêu chuẩn USB 3.0 sẽ được gọi là USB 3.2,xem xét các vấn đề về tính tương thích, USB 3.0/USB 3.1/USB 3.2 được gọi là USB 3.2 Gen 1 (5G bps)/USB 3.2 Thế hệ thứ 2 (10G bps)/USB 3.2 Thế hệ thứ 2x2 (20G bps).

Các tính năng của bộ chuyển đổi usb 3.2 qua quang HO-LINK

• Phù hợp với thông số kỹ thuật bus nối tiếp chung 3.2;
• Tuân thủ thông số kỹ thuật cung cấp năng lượng USB 3.2 Gen 1;
• Hỗ trợ tốc độ SuperSpeed ​​Plus (10G bps),SuperSpead (5G bps);
• Đáp ứng tiêu chuẩn USB Type-C ®;
• PHY USB bên trong sử dụng quy trình CMOS tiên tiến để đạt được mức tiêu thụ điện năng thấp;
• Hỗ trợ 4 kênh cấu hình độc lập của đầu vào tín hiệu USB3.2;
• Hỗ trợ chỉ báo trạng thái LED PWM;
• Cắm và chạy, không cần trình điều khiển;
• Tương thích ngược với USB3.2 Gen 1 (3.0), không tương thích với USB2.0 và USB1.1;

Thông số kỹ thuật của bộ chuyển đổi usb qua quang HO-LINK HL-4USB-3.2-TRL:

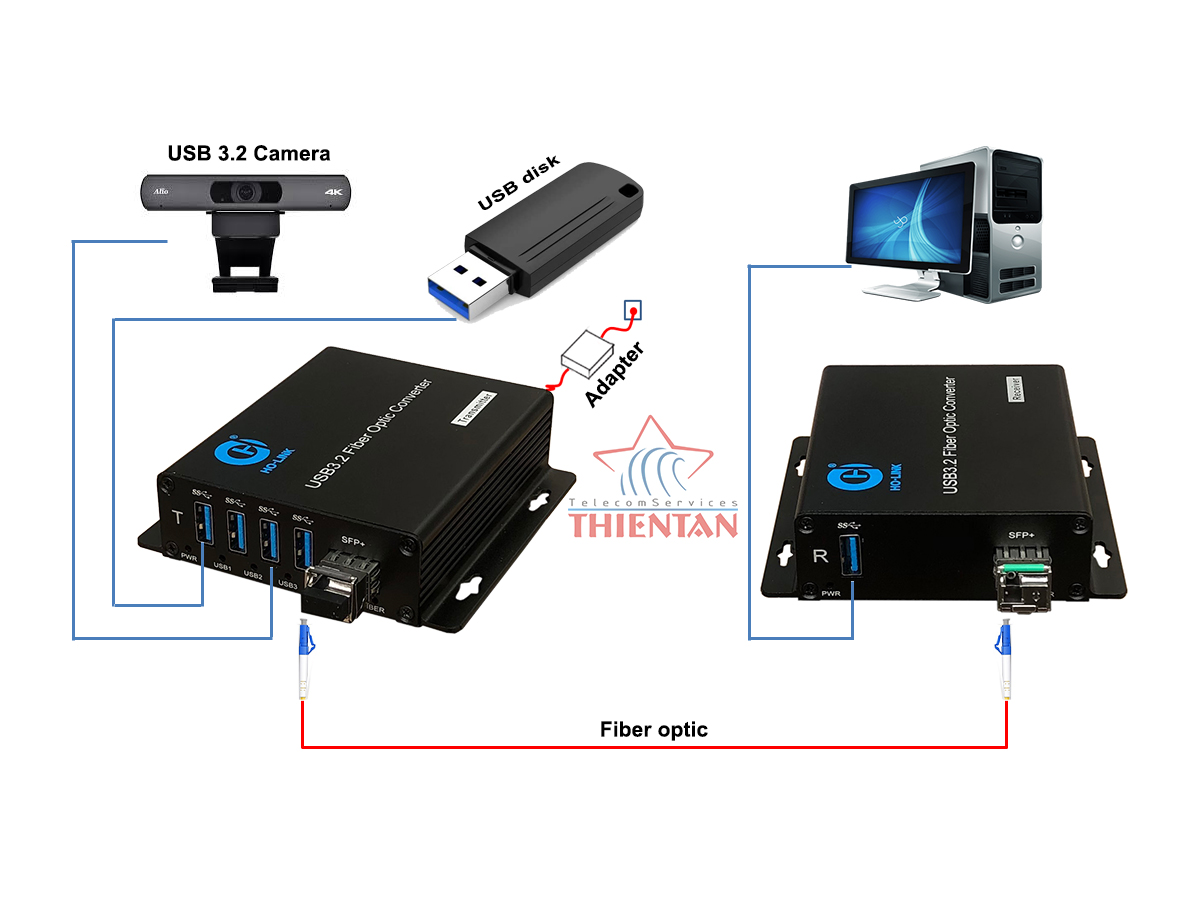

Sơ đồ kết nối:
