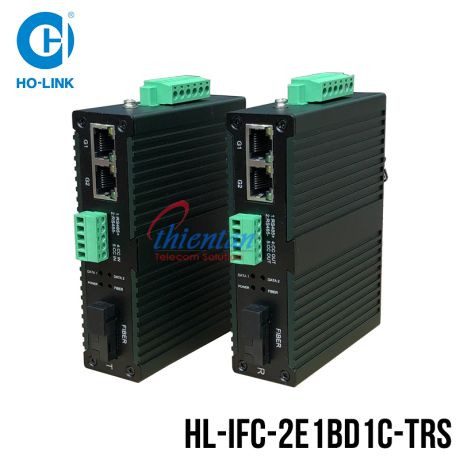

Bộ chuyển đổi quang điện đa chức năng chuẩn công nghiệp HO-LINK HL-IFC-2E1BD1C-TRS là sự kết hợp của 3 dòng sản phẩm trong 1 thiết bị duy nhất
- Bộ chuyển đổi quang điện chuẩn công nghiệp HO-LINK
- Bộ chuyển đổi RS485 qua quang HO-LINK
- Bộ chuyển đổi tín hiệu tiếp điểm đóng contact closure qua quang HO-LINK
Bộ chuyển đổi quang điện đa chức năng HO-LINK có thể truyền tải tín hiệu ethernet gigabit, RS485/422/232 và tín hiệu liên kết đóng contact closure với khả năng truyền tải đồng bộ, không bị méo, chất lượng cao qua 1 sợi quang. Sản phẩm được thiết kế dựa trên cấu trúc phần cứng FPGA thuần túy với khả năng dễ dàng lắp đặt và vận hành, không cần điều chỉnh tại hiện trường, hiệu xuất ổn định, phù hợp với các môi trường làm việc khác nhau. Bộ chuyển đổi sử dụng mạch tích hợp, thiết kế gọn gàng, dễ lắp đặt và khắc phục sự cố, hiệu xuất ổn định và những lợi ích khác, phù hợp với các nhà cung cấp truyền thông lớn, chính phủ và các tổ chức doanh nghiệp.
HL-IFC-2E1BD1C-TRS sử dụng toàn bộ thiết kế dải nhiệt độ rộng theo tiêu chuẩn công nghiệp. Cùng với đó việc truyền tải tín hiệu trên cáp quang giúp cho sản phẩm tạo nên hiệu suất tuyệt vời, kháng nhiệt, chống lạnh, có thể chặn hiệu ứng bức xạ sóng điện từ mạnh, chất lượng truyền dẫn ổn định, đáng tin cậy,
Đặc điểm kỹ thuật của bộ chuyển đổi quang điện đa chức năng HL-IFC-2E1BD1C-TRS HO-LINK
• Sử dụng thiết kế kiến trúc phần cứng FPGA tốc độ cao, để đạt được truyền tải kỹ thuật số đầy đủ, đồng bộ.
• Cổng điện Gigabit, hỗ trợ tự động thích ứng 10/100/1000Mbps.
• Đáp ứng tiêu chuẩn IEEE802.3, IEEE802.3u và IEEE802.3z.
• Truyền dữ liệu qua cổng nối tiếp mà không làm thay đổi dữ liệu, tốc độ baud lên đến 520 kbps.
• Thiết kế cách ly quang điện liên hệ.
• Hỗ trợ đầu vào áp suất rộng DC12 ~ 52V, hỗ trợ giao diện nguồn kép, tích hợp bảo vệ quá dòng, với chức năng ngăn ngược đầu vào.
• Hỗ trợ bảo vệ chống sét, chống tĩnh điện và khả năng chống nhiễu điện từ.
• Tuân thủ tiêu chuẩn bảo vệ cấp IP40, hỗ trợ chống sốc và chống bụi; thiết kế gắn trên ray DIN, không có quạt, tiêu thụ điện năng thấp.
• Sử dụng vỏ hợp kim nhôm chắc chắn, chống va đập, chống ăn mòn, chắc chắn và bền.
Thông số kĩ thuật của bộ chuyển đổi quang điện đa chức năng HO-LINK
|
Fiber index |
|
|
Wavelength |
1310nm/1550nm |
|
Rate |
1.25Gbps |
|
Tx power |
＞-8db |
|
Rx sensitivity |
＞-24db |
|
Fiber connector |
SC (FC/ST/LC is optional) |
|
Distance |
Multimode fiber,2km Single-mode fiber, 20km |
|
Ethernet index |
|
|
Bandwidth |
10/100/1000M |
|
Conversion mode |
Media conversion, storage and forward/cut-through |
|
Standard |
IEEE802.3 IEEE802.3u IEEE802.3z |
|
Loop detection |
Support |
|
MAC address table |
2K |
|
Buffer space |
2Mbit |
|
Polarity reversal |
support |
|
Jumbo frame |
Support for 9216 Bytes |
|
Port isolation |
Nonsupport |
|
Flow control |
Full duplex state:flow control,half-duplex state:back pressure mode |
|
<10^-9 |
|
|
RS485/422/232 serial port data index |
|
|
Standard |
Comply with EIA RS-232, RS-485, RS-422 standard |
|
Transmission mode |
Synchronous transmission |
|
Physical interface |
Industrial terminal blocks |
|
Baud rate |
50bps to 520kbps (Supports non-standard baud rates) |
|
RS485 |
2-wire (A, B), half duplex, point to multipoint master slave communication |
|
RS485 circuit index |
|
|
RS-485 pull-up resistance/pull-down resistance |
4.7 kΩ，4.7 kΩ |
|
RS-485 terminal resistance |
N/A, 120 Ω, and 120 k Ω |
|
Contact closure index |
|
|
Level type |
Contact closure (2-wire system) / 1 channel |
|
Input power range |
5V |
|
Input electrical parameters |
Dry node, not charged (short or disconnected) |
|
Output electrical parameters |
Dry node, not charged (short or disconnected) |
|
Open / closed |
Always open（standard） |
|
Physical interface |
industrial terminal blocks 3.81mm |
|
Relay index |
|
|
Output relay maximum switching voltage |
240VAC/30VDC |
|
Output relay maximum switching current |
120VAC/0.5A ,240VAC/0.25A ,30VDC/1A ,6VDC/5A |
|
Output relay mechanical durability |
1000000000 times |
|
Maximum output power of relay |
30W |
|
Power index |
|
|
Input current |
25mA~125mA |
|
Input voltage |
12V~52V |
|
Overload current protection |
Support |
|
Physical interface |
6-Pin industrial terminal blocks 5.08mm |
|
Dual power supply redundant backup |
Support |
|
Power consumption |
<2W |
|
Protection |
|
|
IP level |
IP40 |
|
Power surge protection |
4KV/2KV（8/20us) |
|
Network interface surge protection |
4KV/2KV （10/700us) |
|
Anti-static interference |
8K/15K |
|
Mechanical index |
|
|
Material |
Aluminum alloy |
|
Product size |
118*97*33mm |
|
Net weight of product |
0.35KG/Pcs |
|
Way to install |
The rail type |
|
Packing |
|
|
Weight |
0.85KG/Pair |
|
Size |
250*140*75mm |
|
Parts |
Equipment,guide rail kit,power adapter terminal,user’s manual,certificate of quality |
|
Environment |
|
|
Working temperature |
-30°C ~+75°C |
|
Storage temperature |
-40°C ~+85°C |
|
Relative humidity |
From 5 to 95% (non-condensing) |
|
MTBF |
> 100,000 hours |
Mô hình kết nối bộ chuyển đổi quang công nghiệp HO-LINK HL-IFC-2E1BD1C-TRS
- Cổng quang kết nối bộ chuyển đổi quang công nghiệp HL-IFC-2E1BD1C-TRS
- Mô hình kết nối cổng RS485 và cổng tiếp điểm đóng (Connection Diagram of 1 Channel Bidirectiona RS485 Data and 1 Channel Forward Contact Closure)
